¶ 1. 제품
헤드가 움직일 때 손이나 신체 일부를 기계 내부에 넣지 마십시오.

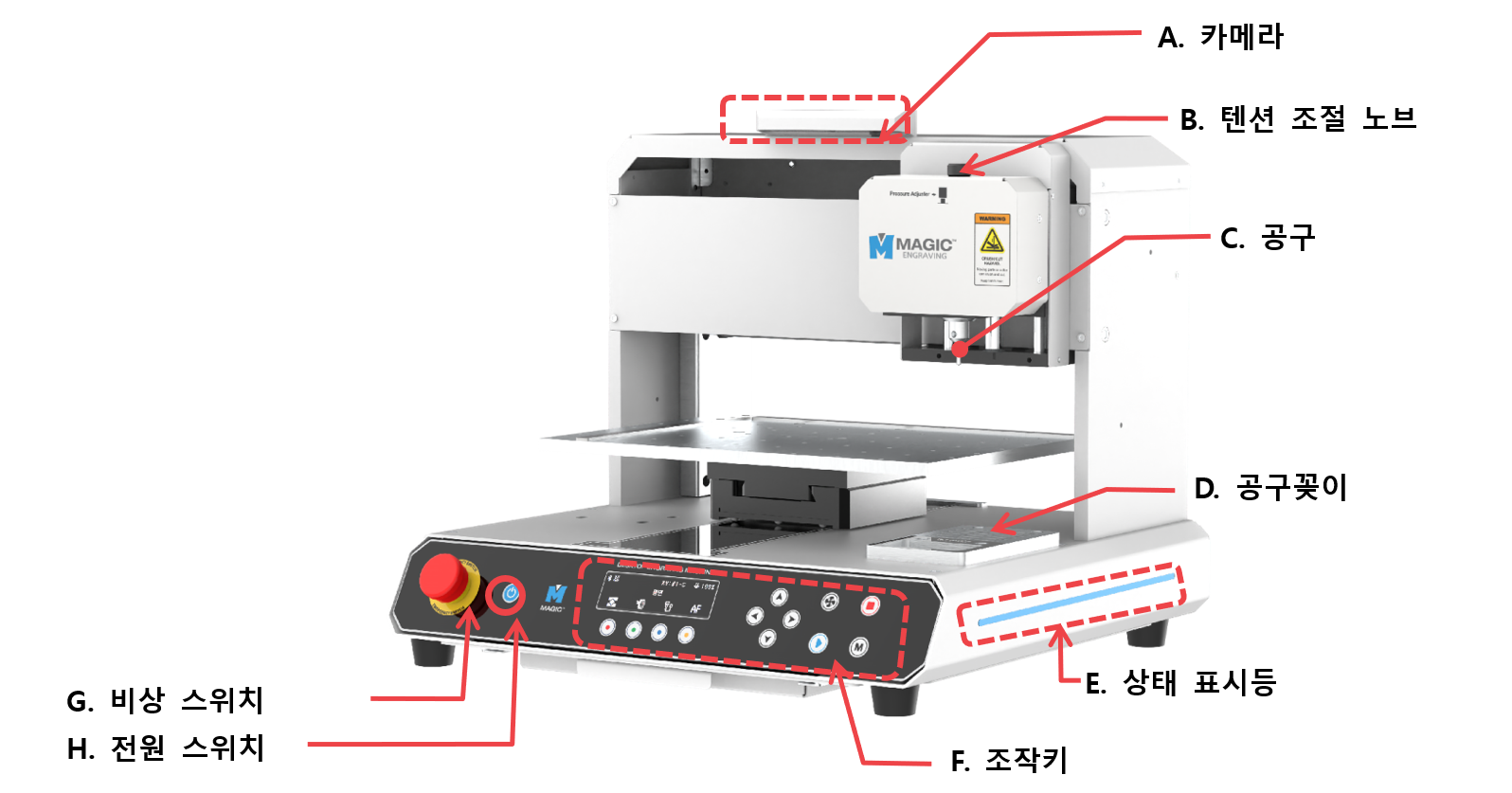

| A | 카메라 | 조각영역 촬영 카메라 |
| B | 텐션 조절 노브 | 공구의 누르는 압력을 조절합니다. |
| C | 공구 | 공구를 고정합니다. |
| D | 공구꽂이 | 공구를 보관합니다. |
| E | 상태 표시등 | 상태 표시등 점멸간격을 통해 기기의 상태를 파악할 수 있음 |
| F | 조작키 | 매직-S4를 조작하는 버튼입니다. |
| G | 비상 스위치 | 비상 정지 스위치 |
| H | 전원 스위치 | 전원 버튼 |

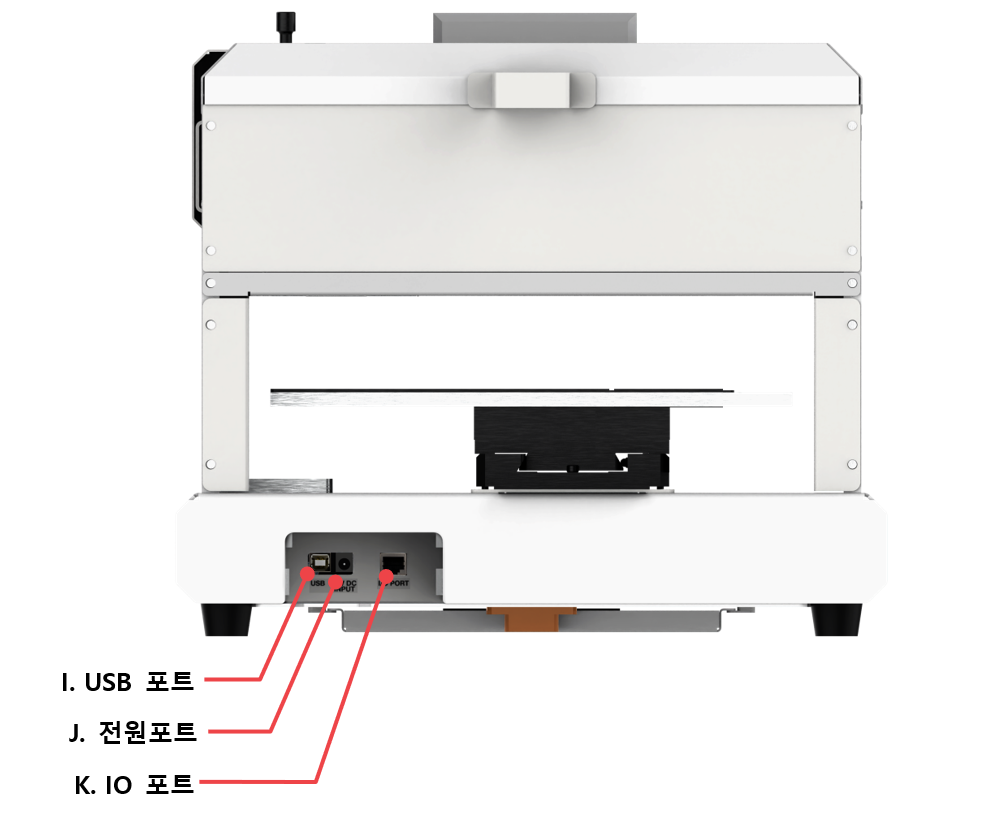

| I | USB 타입포트 | 컴퓨터와 연결되는 USB케이블을 연결합니다. |
| J | 전원포트 | 전원주입 아답터를 연결하여 매직-S4에 전력를 공급합니다. ※접지선이 되어있는 콘센트에 제공된 전원케이블을 사용할 것. 만약 접지 콘센트가 아닐 경우 별도로 기계 바디와 접지해주십시오. |
| K | IO 포트 | 외부 입출력 포트로, 외부 장치를 제어합니다. IO포트에 집진기를 연결하면 집진기의 전원을 제어할 수 있습니다. |
¶ 2. 클램프
¶ 1) 평면 클램프
아래 그림과 같이 평면클램프에 플레이트 또는 조각할 소재를 놓고 함께 제공되는 클램프를 사용하여 고정합니다. 사용할 클램프의 위치와 수량은 플레이트 크기와 모양에 따라 달라지며, 사용자의 편의에 맞춰 사용합니다.
| L렌치(4.0mm) (CP-L40) |
 |
1EA | 볼트 고정/교환용 공구 |
| 압착식 클램프 |  |
2EA | 소재 고정용 클램프 |
| 누름식 클램프 |  |
2EA | 소재 고정용 클램프 |
| 노브 (M5x12mm) |
 |
2EA | 클램프 고정 노브 |
| 노브 (M5x25mm) |
 |
2EA | 클램프 고정 노브 |
| 노브 (M5x30mm) |
 |
2EA | 클램프 고정 노브 |
| 노브 캡 |  |
2EA | |
| 볼트 (M5x10mm) |
 |
5EA | 클램프 고정 볼트 |
| 볼트 (M5x18mm) |
 |
5EA | 클램프 고정 볼트 |
[소재 고정]
얇은 소재
사용할 클램프의 위치와 수량은 플레이트 크기와 모양에 따라 달라집니다. 사용자의 편의에 맞춰 사용할 수 있습니다.
|
 |
| 압착식 클램프와 노브 사용 | 누름식 클램프와 노브 사용 |
두꺼운 소재
- M5x25mm노브와 노브캡을 압착식 클램프 구멍에 조립합니다.
- 소재를 평면클램프에 놓습니다.
- 조립된 압착식 클램프를 소재면과 수평하게 놓습니다. 클램프와 소재 표면은 반드시 수평돼야 합니다.
- M5x30mm 노브를 이용해 소재를 단단히 고정합니다.
- 소재 양쪽을 단단히 고정합니다.
¶ (1) 높이 조절 클램프(CP-252)
소재의 두께나 종류에 따라 고정을 위해 평면클램프 높이를 조절할 수 있습니다.
| 높이 조절 클램프 (CP-252) |
 |
1EA | 클램프 높이 조절용 클램프 |
- 높이조절 클램프의 고정 노브를 돌려 평면 클램프를 빼냅니다.
- 클램프 고정 노브를 돌려 높이조절 클램프를 빼냅니다.
- 평면 클램프를 장착하고 클램프 고정 노브를 돌려 클램프를 고정합니다.
¶ (2) L-타입 클램프(CP-60)
※옵션(별도구매품)
자물쇠 등 소재를 고정할 때 사용합니다.
- 렌치로 M5볼트를 이용해 평면 클램프에 고정합니다.
- 소재의 크기에 맞춰 L-Type 지그 상단 고정바의 위치 조정해 고정합니다.
¶ 2) 팬던트 클램프
클램프를 용도에 따라 클램프를 쉽고 빠르게 교체할 수 있습니다.
또한 다양한 목적의 클램프를 사용할 수 있어 각인하고자 하는 소재의 크기와 형상에 맞는 편리한 사용 환경을 구성할 수 있습니다.
¶ 소재 고정 방법
클램프 조임 노브를 시계 반대 방향으로 돌리면 클램프 간격이 넓어집니다. 시계 방향으로 돌리면 클램프가 조여집니다.
클램프 조임 노브를 돌려 고정할 경우 소재에 자국이 남을 수 있습니다.
¶ 클램프 눈금
클램프 눈금을 보고 조각 소재를 쉽게 고정하고 조각영역을 확인 할 수 있습니다.
¶ 핀 사용 방법
클램프 핀 홀에 핀을 고정합니다. 클램프 핀 홀에 핀을 꽂아 굴곡진 소재를 쉽게 고정할 수 있습니다.
¶ 클램프 베이스 제거 방법
소재 두께나 클램프 종류에 따라 클램프 베이스를 제거해 사용할 수 있습니다.
- 클램프를 뒤집은 후 3mm L렌치를 사용하여 볼트(M4x20mm)를 풀어줍니다.
- 클램프를 돌려서 [클램프 베이스]를 빼냅니다.
- 클램프 베이스 고정용 핀을 빼고 클램프 1단 V홈에 소재를 고정해 사용합니다.
¶ 높이조절 클램프
소재의 두께나 클램프 종류에 따라 높이 조절 클램프를 사용하여 높이를 조정할 수 있습니다.
| 높이 조절 클램프 clamp (CP-252) |
|
1EA | 클램프 높이 조절용 클램프 |
- 높이조절 클램프의 고정 노브를 돌려 클램프를 빼냅니다.
- 클램프 고정 노브를 돌려 높이조절 클램프를 빼냅니다.
- 클램프를 삽입하고 클램프 고정 노브를 돌려 클램프를 고정합니다.
¶ 클램프 높이 조절 방법
소재 두께나 클램프 종류에 따라 클램프 높이를 조절할 수 있습니다.
| 스페이서 블록 (CP-250S) |
 |
1EA | 클램프 높이 조절용 부품 ※옵션(별도 구매품) |
- 클램프 고정 노브를 돌려 클램프를 빼냅니다.
- 클램프를 뒤집어 볼트(M4x20mm)를 3mm L-렌치로 분리합니다.
- 클램프 베이스를 빼내고 핀에 스페이서 블록을 조립합니다.
※스페이서 블록 조립 후 V홈에 원통형 소재를 고정할 수 있습니다.
- 3mm L-렌치를 사용하여 스페이서 블록 고정 볼트(M4x20mm)로 스페이서 블록을 고정합니다.
- 스페이서 블록에 핀을 고정하고, [클램프 베이스]를 조립합니다.
- 클램프를 뒤집어서 3mm L렌치를 사용해 클램프 고정 볼트(M4x40mm)로 [클램프 베이스]를 고정합니다.
※ 스페이서 블록을 조립/분리할 때는 고정하는 볼트 종류에 유의하십시오.
 |
 |
| 스페이서 블록 고정 볼트- M4x20mm | 클램프 베이스 고정 볼트- M4x40mm |
¶ 팬던트 클램프 지그류(별도 구매품)
¶ 1) 핀지그(CP-80)
| 핀 지그 (CP-80) |
 |
1SET | 소재 고정 지그 |
| 핀 (CP-172) |
 |
5EA | 소재 고정 핀 |
| 렌치 볼트 (M4x6) |
 |
5EA | 클램프 고정용 볼트 |
| L렌치(3mm) (CP-L30) |
 |
1EA | 볼트 고정/교환용 공구 |
¶ 2) 수저 클램프(CP-83)
| 수저 클램프 (CP-83) |
 |
1SET | 수저 고정용 클램프 |
¶ 3) 시계 지그(CP-84)
| 시계 지그 (CP-84) |
 |
1SET | 시계 고정용 지그 |
| 렌치 볼트 |  |
5EA | 지그 고정용 볼트 |
| L렌치(3mm) (CP-L30) |
|
1EA | 볼트 고정/교환용 공구 |
¶ 4) 팔찌 지그(CP-85)
| 팔찌 지그 (CP-85) |
 |
1SET | 팔찌 고정용 지그 |
| 핀 |  |
4EA | 지그 고정용 핀 |
¶ 5) 바목걸이 지그(CP-166)
| 바목걸이 지그 (CP-166) |
 |
1SET | 세로 폭이 2~3mm 정도의 좁은 팬던트 고정용 지그 |
| 핀 | |
4EA | 지그 고정용 핀 |
※ 바목걸이, 팬던트 등을 고정 시 이탈 가능성이 있으니 아답터 중앙을 누른 상태에서 손가락이 끼지 않게 주의해서 고정하시기 바랍니다.
¶ 6) 곡면 팔찌 지그(CP-182)
| 곡면 팔찌 지그 (CP-182) |
 |
1SET | 굴곡진 소재 뒷면 고정용 지그 (곡면 형태 팬던트, 체인팔찌 등) |
| 핀 | |
4EA | 지그 고정용 핀 |
¶ 3. 키패드
| 디스플레이 | 상태 알림 및 표시 | |||
| 동적 할당 버튼 | 상황에 따라 LCD에 표시된 기능을 수행합니다. | |||
 |
Direction Key (X,Y/Z/A) |
조각영역 조정  (X) X축 이동  (Y)(Z)(A) Y, Z, A축 이동/ 동적 할당버튼을 통해 모드 변경 가능 |
||
 |
Vacuum ON/OFF | 집진기 전원 버튼 • 자동 제어: 조각 시작 시 자동시작, 조각 완료 후 자동정지 • 수동 우선 동작: 사용자가 수동으로 집진기를 켰을 경우 자동제어 비활성 조각이 끝나면 사용자가 직접 정지시켜야 함. |
||
 |
Start | 마킹 시작 버튼 -반복 마킹:  버튼을 길게 눌러 마킹 종료 후, 동일 작업 반복 마킹 시 버튼을 더블 클릭하여 반복 마킹 합니다.• 메뉴 이용 시: 확인 |
||
 |
Menu | 메뉴 | ||
 |
Stop | 마킹 정지 버튼/ 기능 취소 | ||
¶ 4. 메뉴
키패드의 버튼을 눌러 메뉴모드로 들어갑니다. 버튼을 눌러 원하는 메뉴를 선택한 후
버튼을 눌러 기능을 이용합니다.
| 1. 공구 교환 | 공구를 교환합니다. | |
| 2. 바이스 원점 변경 | 현재 위치를 바이스 원점으로 변경합니다. | |
| 3. 셋팅 보정 | 1. 터치 설정 | 터치 보정을 수행합니다. |
| 2. 프로브 설정 | 프로브 보정을 수행합니다. | |
| 3. 포인터 설정/평면 | 포인터/ 평면 보정을 수행합니다. | |
| 4. 소재 높이 측정 | 1. 높이 측정 2. 가로 기울기 3. 세로 기울기 4. 평면 기울기 *로터리 모드에서는 [1. 높이 측정]만 활성화됩니다. |
|
| 5. 밝기 조절 | 1. 상태 LED | 상태 LED 밝기를 조정합니다. |
| 2. 내부 LED | 내부 LED 밝기를 조정합니다. | |
| 3. 포인터 | 포커스 레이저 포인터 밝기를 조정합니다. | |
| 6. 집진기 설정 | 집진기 기능을 설정합니다. -자동 제어 활성화 여부 -집진기 유형 설정: 습식/건식 |
|
| 7. 공구 위치 레코딩 | 현재 위치를 기록 기능으로 활성화 여부를 설정합니다. | |
| 8. 반복 조각 시 소재 측정 설정 | 반복 조각 시 소재 측정 방법을 설정합니다. 1. 측정 안함 2.높이 측정 3. 높이 측정 + 영역 확인 |
|
¶ 5. 디스플레이
내장 디스플레이에서 각 기능의 상태 확인, 메시지 확인, 기능선택을 할 수 있습니다. 아이콘은 기능에 따라 다르게 표시됩니다. LCD하단의 4개의 버튼은 상황에 따라 수행하는 기능이 변경됩니다.

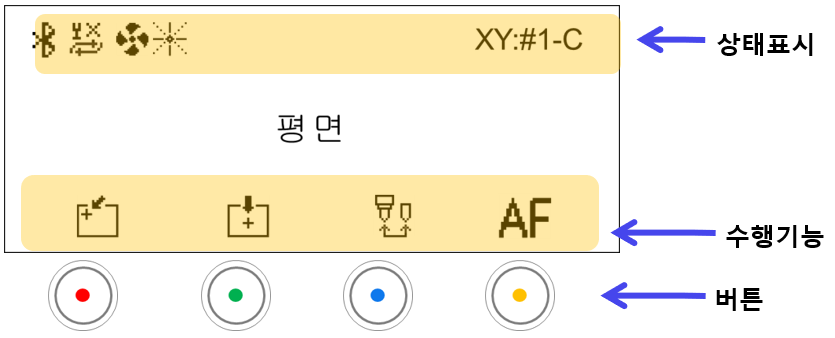

¶ 1) 대기 모드
| 상태표시 | ||
|---|---|---|
 |
블루투스 상태 | 블루투스 기능이 활성화 시 표시 |
 |
반복 조각 시 소재 측정 설정 |  : 측정 안함 : 높이만 측정 : 높이 측정+ 영역 확인 |
 |
집진기 전원 | 집진기 ON/OFF 상태 표시: OFF시 미표시 |
 |
포커스 포인터 | 레이저 포인터 ON/OFF 상태 표시 |
| XY:#1-C | XY 원점 | XY 원점 표시 •[#1]:클램프 번호(1~5까지) •[C]: 원점 번호(C는 중앙(CENTER)/ 원점번호는 1~8까지) |
| 수행기능 | ||
|---|---|---|
 |
좌측 상단 이동 | 평면 모드로 전환 |
 |
중앙으로 이동 | 로터리 모드로 전환 •버튼 클릭 시 마다 외경→내경→외경 모드로 순환함 •더블 클릭 시 내경 모드로 즉시 전환 |
 |
공구 교환 | 공구교환 모드로 전환 |
 |
포커스 포인터 | 카메라의 포커스 위치로 이동 • 높이 측정 후 카메라 뷰 위치로 이동 • MagicEngrave에서 카메라 화면 갱신 ※MagicEngrave를 실행 후 기능 사용 가능 |

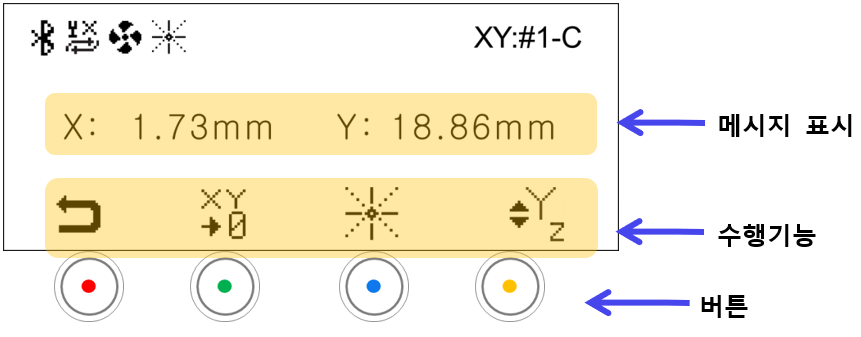

¶ 2) 이동 모드
대기 모드인 상태에서 버튼 중 한 버튼을 누르면 화면이 이동 모드로 전환되며, 이 상태에서 버튼을 눌러 각 축의 위치를 제어할 수 있습니다.
| 메시지 표시 | |
|---|---|
| XY 위치 표시 | Y축 모드에 따라 메시지에 표시되는 위치 표시가 달라집니다. •Y→Y: XY축 위치 표시 •Y→Z: Z축 위치 표시 •Y→A: A축 위치 표시 |
| 수행 기능 | ||
|---|---|---|
 |
대기 모드 | • 대기 모드로 전환 • 이동 모드에서 약 10초 동안 아무 입력이 없을 경우, 대기 모드로 자동 전환 |
 |
원점 저장 | S현재 위치를 XY원점으로 저장합니다. •짧게 누름: 임시 저장 •길게 (2초 이상) 누름: 영구 저장 또한, 상하 버튼 기능에 따라 아이콘과 기능이 변경됩니다.  Y축 이동모드일 경우: XY 원점 저장 Z축 이동모드일 경우:  Z 원점 저장 A축 이동모드일 경우:  A 원점 저장 |
|
레이저 포인터 | 레이저 포인터 ON/OFF |
|
상하 버튼 기능 설정 | 버튼 클릭 시 마다 Y→ Z→ A→ Y 축 이동 모드 순환함  |

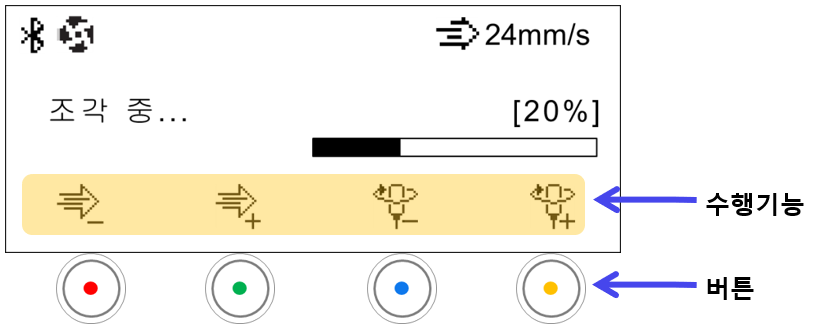

¶ 3) 조각 모드
 |
조각 속도 조절 | 버튼을 누를 때 마다 조각 속도가 1mm/s 단위로 감소 |
 |
버튼을 누를 때 마다 조각 속도가 1mm/s 단위로 증가 | |
 |
스핀들 회전 속도 조절 | 버튼을 누를 때 마다 스핀들 회전 속도가 10% 단위로 감소 |
 |
버튼을 누를 때 마다 스핀들 회전 속도가 10% 단위로 증가 |

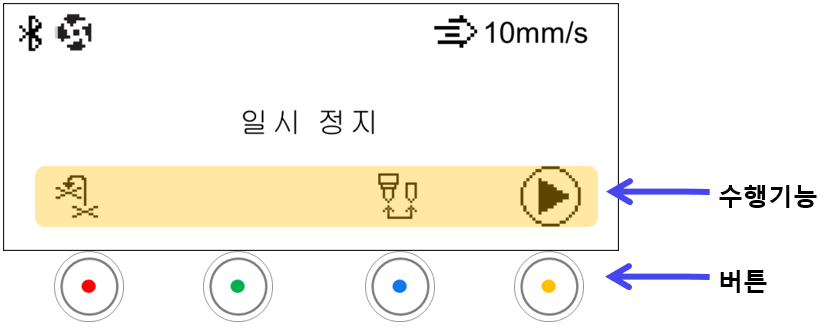

¶ 4) 일시 정지
| 수행 기능 | ||
|---|---|---|
 |
이전 위치로 이동 | 이전 위치로 이동하여 원하는 위치에서 다시 조각을 시작 |
|
공구 교환 | 공구를 교환할 때 사용 |
 |
재시작 | 조각을 다시 재시작 |
¶ 6. 상태 표시등
매직-S4 좌우 하단에 기기 상태를 표시하는 상태 표시등이 내장돼있어 기기 상태를 쉽게 파악할 수 있습니다.
상태 표시등 점멸 속도로 상태를 표시하며, 표시등을 통해 표현하는 상태는 다음과 같습니다.
| 기기 상태 | 상태 표시등 점멸 간격 |
| 대기 중 |  |
| 작동 중 |  |
| 알림 |  |
| 에러 |  |
버튼을 누르면 메뉴모드로 들어갑니다.
[5. 밝기 조절] 메뉴를 선택한 후, 버튼을 누르면 해당 메뉴를 실행합니다.
| 5. 밝기 조절 | 1. 상태 LED | 상태 LED 밝기를 조정합니다. |
| 2. 내부 LED | 내부 LED 밝기를 조정합니다. | |
| 3. 포인터 | 포커스 레이저 포인터 밝기를 조정합니다. |
[1. 상태 LED] 선택한 후, 버튼을 눌러 메뉴를 실행합니다. LED 밝기 상태는 버튼으로 조정할 수 있습니다.
¶ 7. 공구 교환
조각날이 회전 중일 경우 절대로 손가락 등 신체의 일부나 기타 사물을 조각 날에 대지 마십시오.
고속 회전하는 조각 날에 의해 심각한 부상 및 사물 파손의 위험이 있습니다.
| 명칭 | 사진 | 수량 | 용도 |
| T렌치 (2mm) |
 |
1EA | 볼트 고정/교환용 공구 |
아래 그림과 같이 공구 고정 볼트에 2mm렌치를 끼웁니다. 렌치를 왼쪽으로 돌려 볼트를 풉니다.
공구가 바닥에 떨어지지 않도록 미리 손으로 공구를 잡은 후 공구를 위에서 밀어 아래 방향으로 잡아당겨 빼어냅니다.
공구 교환 후 렌치로 볼트를 조여 공구를 고정시킵니다.
