¶ 1. 제품
헤드가 움직일 때 손이나 신체 일부를 기계 내부에 넣지 마십시오.

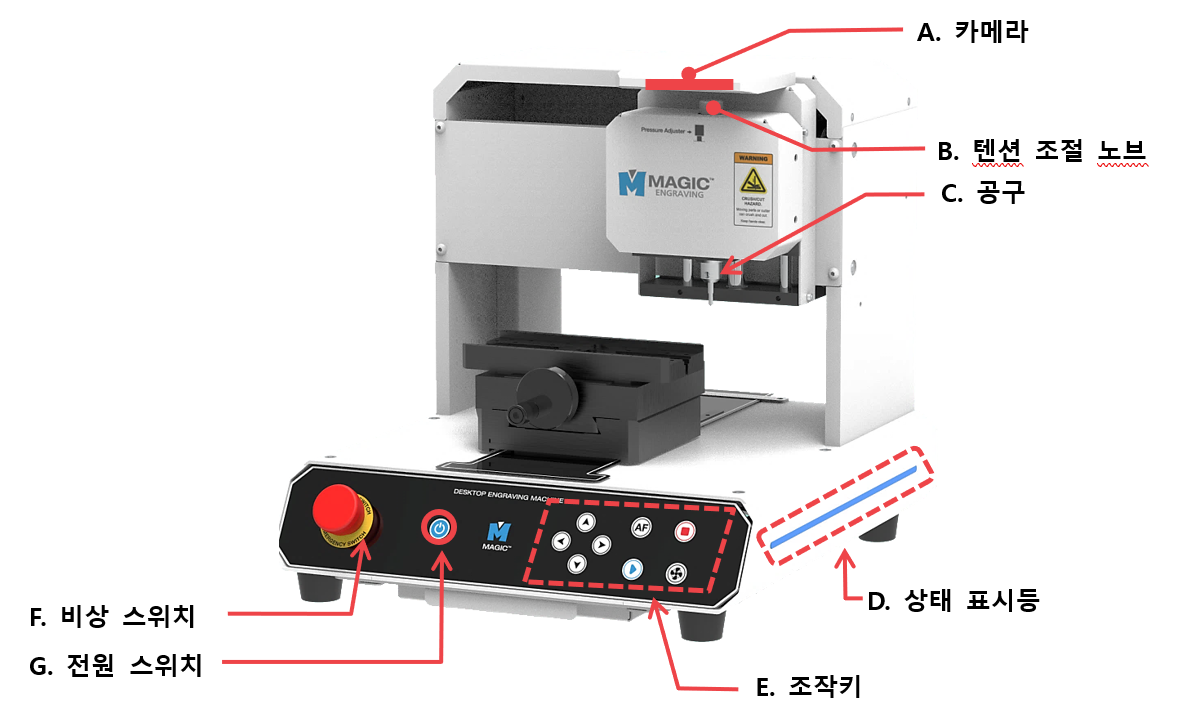

| A | 카메라 | 조각영역 촬영 카메라 |
| B | 텐션 조절 노브 | 공구의 누르는 압력을 조절합니다. |
| C | 공구 | 공구를 고정합니다. |
| D | 상태 표시등 | 상태 표시등 점멸간격을 통해 기기의 상태를 파악할 수 있음 |
| E | 조작키 | 매직-S3를 조작하는 버튼입니다. |
| F | 비상 스위치 | 비상 정지 스위치 |
| G | 전원 스위치 | 전원 버튼 |

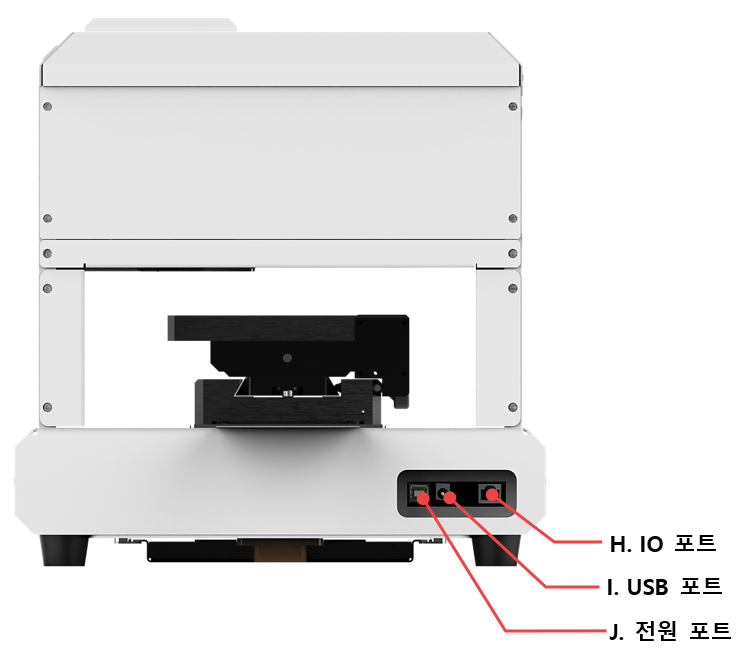

| H | IO 포트 | 외부 입출력 포트로, 외부 장치를 제어합니다. IO포트에 집진기를 연결하면 집진기의 전원을 제어할 수 있습니다. |
| I | USB 타입포트 | 컴퓨터와 연결되는 USB케이블을 연결합니다. |
| J | 전원 포트 | 전원주입 아답터를 연결하여 매직-E3에 전력를 공급합니다. ※접지선이 되어있는 콘센트에 제공된 전원케이블을 사용할 것. 만약 접지 콘센트가 아닐 경우 별도로 기계 바디와 접지해주십시오. |
¶ 2. 클램프
¶ 1) 팬던트 클램프
클램프를 용도에 따라 클램프를 쉽고 빠르게 교체할 수 있습니다.
또한 다양한 목적의 클램프를 사용할 수 있어 각인하고자 하는 소재의 크기와 형상에 맞는 편리한 사용 환경을 구성할 수 있습니다.
¶ 소재 고정 방법
클램프 조임 노브를 시계 반대 방향으로 돌리면 클램프 간격이 넓어집니다. 시계 방향으로 돌리면 클램프가 조여집니다.
클램프 조임 노브를 돌려 고정할 경우 소재에 자국이 남을 수 있습니다.
¶ 클램프 눈금
클램프 눈금을 보고 조각 소재를 쉽게 고정하고 조각영역을 확인 할 수 있습니다.
¶ 핀 사용 방법
클램프 핀 홀에 핀을 고정합니다. 클램프 핀 홀에 핀을 꽂아 굴곡진 소재를 쉽게 고정할 수 있습니다.
¶ 클램프 베이스 제거 방법
소재 두께나 클램프 종류에 따라 클램프 베이스를 제거해 사용할 수 있습니다.
- 클램프를 뒤집은 후 3mm L렌치를 사용하여 볼트(M4x20mm)를 풀어줍니다.
- 클램프를 돌려서 [클램프 베이스]를 빼냅니다.
- 클램프 베이스 고정용 핀을 빼고 클램프 1단 V홈에 소재를 고정해 사용합니다.
¶ 팬던트 클램프 지그류(별도 구매품)
¶ 1) 핀지그(CP-80)
| 핀 지그 (CP-80) |
 |
1SET | 소재 고정 지그 |
| 핀 (CP-172) |
 |
5EA | 소재 고정 핀 |
| 렌치 볼트 (M4x6) |
 |
5EA | 클램프 고정용 볼트 |
| L렌치(3mm) (CP-L30) |
 |
1EA | 볼트 고정/교환용 공구 |
¶ 2) 수저 클램프(CP-83)
| 수저 클램프 (CP-83) |
 |
1SET | 수저 고정용 클램프 |
¶ 3) 시계 지그(CP-84)
| 시계 지그 (CP-84) |
 |
1SET | 시계 고정용 지그 |
| 렌치 볼트 |  |
5EA | 지그 고정용 볼트 |
| L렌치(3mm) (CP-L30) |
|
1EA | 볼트 고정/교환용 공구 |
¶ 4) 팔찌 지그(CP-85)
| 팔찌 지그 (CP-85) |
 |
1SET | 팔찌 고정용 지그 |
| 핀 |  |
4EA | 지그 고정용 핀 |
¶ 5) 바목걸이 지그(CP-166)
| 바목걸이 지그 (CP-166) |
 |
1SET | 세로 폭이 2~3mm 정도의 좁은 팬던트 고정용 지그 |
| 핀 | |
4EA | 지그 고정용 핀 |
※ 바목걸이, 팬던트 등을 고정 시 이탈 가능성이 있으니 아답터 중앙을 누른 상태에서 손가락이 끼지 않게 주의해서 고정하시기 바랍니다.
¶ 6) 곡면 팔찌 지그(CP-182)
| 곡면 팔찌 지그 (CP-182) |
 |
1SET | 굴곡진 소재 뒷면 고정용 지그 (곡면 형태 팬던트, 체인팔찌 등) |
| 핀 | |
4EA | 지그 고정용 핀 |
¶ 2) 평면 클램프
아래 그림과 같이 평면클램프에 플레이트 또는 조각할 소재를 놓고 함께 제공되는 클램프를 사용하여 고정합니다. 사용할 클램프의 위치와 수량은 플레이트 크기와 모양에 따라 달라지며, 사용자의 편의에 맞춰 사용합니다.
| L렌치(4.0mm) (CP-L40) |
 |
1EA | 볼트 고정/교환용 공구 |
| 압착식 클램프 |  |
2EA | 소재 고정용 클램프 |
| 누름식 클램프 |  |
2EA | 소재 고정용 클램프 |
| 노브 (M5x12mm) |
 |
2EA | 클램프 고정 노브 |
| 노브 (M5x25mm) |
 |
2EA | 클램프 고정 노브 |
| 노브 (M5x30mm) |
 |
2EA | 클램프 고정 노브 |
| 노브 캡 |  |
2EA | |
| 볼트 (M5x10mm) |
 |
5EA | 클램프 고정 볼트 |
| 볼트 (M5x18mm) |
 |
5EA | 클램프 고정 볼트 |
[소재 고정]
얇은 소재
사용할 클램프의 위치와 수량은 플레이트 크기와 모양에 따라 달라집니다. 사용자의 편의에 맞춰 사용할 수 있습니다.
|
 |
| 압착식 클램프와 노브 사용 | 누름식 클램프와 노브 사용 |
두꺼운 소재
- M5x25mm노브와 노브캡을 압착식 클램프 구멍에 조립합니다.
- 소재를 평면클램프에 놓습니다.
- 조립된 압착식 클램프를 소재면과 수평하게 놓습니다. 클램프와 소재 표면은 반드시 수평돼야 합니다.
- M5x30mm 노브를 이용해 소재를 단단히 고정합니다.
- 소재 양쪽을 단단히 고정합니다.
¶ 3. 키패드
 |

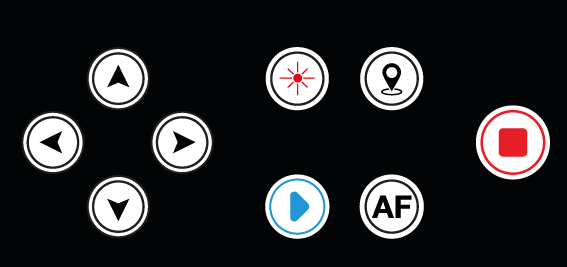

Direction Key (X,Y) |
조각영역 조정  (X) 축 이동   (Y) Y축 이동 |
|
 |
Laser pointer | 포인터On/Off (짧게 누름) |
레이저 포인터 On/Off |
| 포인터 설정 (5초 이상 길게 누름) |
레이저 포인터 설정을 수행합니다. | ||
 |
Origin | 원점 변경 (짧게 누름) |
현재 공구 위치 • 원점이 아닌 다른 위치: 원점으로 이동 • 원점: 다른 원점으로 이동(중앙 ↔ 왼쪽 상단) |
| 원점 저장 (5초 이상 길게 누름) |
현재 위치를 원점으로 저장합니다. | ||
 |
Start | 마킹 시작 버튼 • 반복 마킹: 버튼을 길게 눌러 마킹 종료 후, 동일 작업 • 반복 마킹 시 버튼을 더블 클릭하여 반복 마킹 합니다. • 메뉴이용 시: 확인. |
|
 |
Auto focus | Auto focus (짧게 누름) |
카메라의 포커스 위치로 이동
• 높이 측정 후 카메라 뷰 위치로 이동
• MagicEngrave에서 카메라 화면 갱신
※MagicEngrave를 실행 후 기능 사용 가능 |
| 터치 설정 (5초 이상 길게 누름) |
터치 보정 설정을 수행합니다. | ||
 |
Stop | 마킹 정지 버튼/ 기능 취소 | |
¶ 4. 메뉴
<추가 키 기능>
이 기능을 사용하기 전에 엔지니어와 상의하십시오.
매직-S3를 끄고 각 버튼을 3초 이상 눌러 전원을 [ON]하면 기능이 실행됩니다.
신체 부위나 기타 물체가 기계에 닿지 않도록 하십시오. 제품 동작 중에 조각날로 인한 심각한 부상을 입을 수 있습니다..
 ➕ |
EEPROM 초기화 |
| ➕ |
상태 LED 밝기를 조정합니다. |
| ➕ |
포커스 레이저 포인터 밝기를 조정합니다. |
| ➕ |
현재 위치를 기록 기능으로 활성화 여부를 설정합니다. |
¶ 5. 상태 표시등
매직-S3 좌우 하단에 기기 상태를 표시하는 상태 표시등이 내장돼있어 기기 상태를 쉽게 파악할 수 있습니다.
상태 표시등 점멸 속도로 상태를 표시하며, 표시등을 통해 표현하는 상태는 다음과 같습니다.
| 기기 상태 | 상태 표시등 점멸 간격 |
| 대기 중 |  |
| 작동 중 |  |
| 알림 |  |
| 에러 |  |
매직-S3를 끄고 각 버튼을 3초 이상 눌러 전원을 [ON]하면 기능이 실행됩니다.
| ➕ |
상태 표시등 밝기를 조정합니다. |
| ➕ |
포커스 레이저 포인터 밝기를 조정합니다. |
LED 밝기 상태는 버튼으로 조정할 수 있습니다.
¶ 6. 공구 교환
조각날이 회전 중일 경우 절대로 손가락 등 신체의 일부나 기타 사물을 조각 날에 대지 마십시오.
고속 회전하는 조각 날에 의해 심각한 부상 및 사물 파손의 위험이 있습니다.
¶ • 공구
| 명칭 | 사진 | 수량 | 용도 |
| T렌치 (2mm) |
 |
1EA | 볼트 고정/교환용 공구 |
버튼을 눌러 공구 교체 위치로 이동합니다.
아래 그림과 같이 공구 고정 볼트에 2mm렌치를 끼웁니다. 렌치를 왼쪽으로 돌려 볼트를 풉니다. 공구가 바닥에 떨어지지 않도록 미리 손으로 공구를 잡은 후 공구를 위에서 밀어 아래 방향으로 잡아당겨 빼어냅니다. 공구 교환 후 렌치로 볼트를 조여 공구를 고정시킵니다.
