¶ 목차
- 프로그램 사용 전 숙지 사항
- 1. 도구바
- 2. 텍스트 개체 등록정보
- 3. 회전 등록정보
- 4. 툴패스별 마킹 방법
- 5. 툴패스 생성
- 6. 레이저 옵션
- 7. 툴패스 데이터 전송
- 8. 오토 포커스
¶ 프로그램 사용 전 숙지 사항
마우스로 개체를 클릭하면, 클릭된 개체가 선택 됩니다. 개체 선택 모드에서는 크기, 위치, 모양 등을 변경할 수 있습니다.
상황별로 마우스 커서가 변경됩니다. 마우스 커서 모양이 변경된 후, 마우스를 클릭하면 해당 기능을 이용할 수 있습니다.
¶ 프로그램 설명
프로그램을 실행하면 아래 이미지와 같은 창이 나타납니다. 프로그램 창은 개체가 선택되었을 경우와 선택되지
않았을 경우 각각 다른데, 각각의 경우 부문별 명칭은 아래와 같습니다.
[문자 입력/편집] 버튼을 누르고 화면을 클릭하거나, 선택 모드에서 마우스 왼쪽 버튼을 더블 클릭하면 문자 입력 모드로 전환됩니다. 문자입력 모드에서는 키보드를 통해 문자를 입력할 수 있습니다.
[선택] 버튼을 마우스로 클릭하면 개체 선택 모드로 전환됩니다. 선택 모드에서 작업영역의 빈 공간을 마우스 왼쪽 버튼으로 더블 클릭하면 다시 문자 입력 모드로 전환할 수 있습니다.
개체 회전 모드에서는 선택된 개체의 배치 각도를 변경할 수 있습니다. 선택된 개체를 마우스로 한번 더 클릭하면 개체 회전 모드로 전환됩니다.
¶ 1. 도구바
¶ 1) 삽입 도구
[직선/곡선]
 |
마우스를 클릭하고 이동하면 점선이 나타납니다. 거리를 지정하여 마우스를 클릭한 후 마우스 오른쪽 버튼을 클릭하거나 마우스 왼쪽 버튼을 더블 클릭하면 직선이 생성됩니다. 이때 키보드의 Ctrl 키를 누르고 마우스를 이동하면 수평선 또는 수직선을 생성할 수 있습니다. |
 |
마우스를 클릭하고 거리를 지정합니다. 마우스를 클릭한 상태에서 마우스를 드래그하면 곡선이 나타납니다. 마우스 오른쪽 버튼을 클릭하거나 왼쪽 버튼을 더블 클릭하면 곡선이 생성 됩니다. |
[원/타원/파이]
 |
작업영역을 마우스 드래그하여 원의 크기를 지정합니다.<brL이때 “Shift”키를 누르고 드래그하면 정원을 생성할 수 있습니다. |
 |
원 개체 등록정보에서 "호" 버튼을 클릭하면 호로 변환됩니다. 시작 각과 끝 각을 지정할 수 있으며 시작점과 끝점을 마우스로 드래그하여 각을 조절할 수도 있습니다. 이때 [시계방향/반시계방향] 버튼을 클릭하면 방향이 반전되어 나타납니다. |
 |
원 개체 등록정보에서 "파이" 버튼을 클릭하면 파이(원의 중심으로 선이 연결된 호)로 변환됩니다. 시작 각과 끝 각을 지정할 수 있으며 호의 시작점과 끝점을 마우스로 드래그하여 각을 조절할 수도 있습니다. 이때 [시계방향/반시계방향] 버튼을 클릭하면 방향이 반전되어 나타납니다. |
[사각형]
 |
작업영역을 마우스로 드래그하여 사각형의 크기를 지정합니다. 이때 “Shift”키를 누르고 드래그하면 정사각형을 생성할 수 있습니다. |
 |
사각형 개체 등록정보에서 모서리의 곡률을 지정하거나, 사각형의 모서리를 마우스로 드래그하여 둥근 사각형으로 변환할 수 있습니다. |
 |
사각형 개체 등록정보에서 "각 모서리 개별 조절" 버튼을 클릭하여 각 모서리의 곡률을 개별 조절할 수 있습니다. |
[다각형]
 |
작업영역을 마우스로 드래그하여 다각형의 크기를 지정합니다. 이때 다각형 개체 등록정보에서 꼭지점 수를 지정하여 변경할 수 있습니다. |
[좌우 반전] 선택된 개체를 좌우 반전시킵니다.
[회전] 선택된 개체를 마우스로 한번 더 클릭하면 개체회전모드로 전환되며 마우스 드래그 또는 키보드의 방향키를 이용해 개체를 회전시킵니다.
[색 반전] 선택된 개체의 색을 반전시킵니다.
[90˚회전] 선택된 개체를 90˚씩 회전시킵니다.
[작업영역의 세로 중앙에 정렬]
[작업영역의 가로 중앙에 정렬]
[작업영역의 중앙에 정렬]
¶ 2. 정렬 도구
| 맞춤 |  |
기준 개체의 왼쪽에 맞춤 |
 |
기준 개체의 가운데에 맞춤 | |
 |
기준 개체의 오른쪽에 맞춤 | |
 |
기준 개체의 위로 맞춤 | |
 |
기준 개체의 가운데에 맞춤 | |
 |
기준 개체의 아래로 맞춤 | |
| 수평 간격 조정 |  |
개체간 가로 간격을 일정하게 맞춤 |
| 수직 간격 조정 |  |
개체간 세로 간격을 일정하게 맞춤 |
| 같은 크기로 |  |
너비를 같게 맞춤 |
 |
높이를 같게 맞춤 | |
 |
같은 크기로 맞춤 | |
| 정렬 |  |
작업영역의 세로 중앙 정렬 |
 |
작업영역의 가로 중앙 정렬 | |
| 순서 |  |
맨 앞으로 이동 |
 |
맨 뒤로 이동 |
¶ 3) 개체 도구
 |
[바코드] | 바코드 개체를 생성합니다. |
 |
[디자인 샘플 열기] | 디자인 샘플을 불러오거나 현재 선택된 개체를 디자인 샘플로 저장할 수 있습니다.   디자인 샘플이란? 디자인 샘플 라이브러리에 저장된 도안된 개체를 의미합니다. 디자인 샘플은 디자인 샘플 라이브러리에서 언제든 빠르고 쉽게 불러올 수 있으며 자유롭게 편집할 수 있습니다. |
 |
[선택] | 작업영역에 생성된 개체를 선택하여 크기 및 위치를 조절하거나, 개체의 속성을 변경할 수 있습니다. 선택된 개체들만이 위치/크기/모양 변경 및 마킹의 대상이 됩니다. 문자 입력 모드에서는 마우스 오른쪽 버튼을 클릭하면 쉽게 선택 모드로 전환할 수 있습니다.  [개체 선택]  [개체 미선택] |
 |
[문자 입력/편집] |  버튼을 누른 후 작업영역을 마우스로 클릭하여 문자를 입력합니다. 선택 모드에서 마우스 왼쪽 버튼을 더블 클릭하면 쉽게 문자 입력 모드로 전환할 수 있습니다. 버튼을 누르고 편집하고자 하는 문자를 마우스로 드래그하여 부분 선택한 후 폰트, 크기 등을 조절할 수 있습니다.  버튼을 누르고 드래그하여 원하는 크기의 텍스트 박스를 생성할 수 있습니다.이 경우 입력된 문자는 텍스트 박스 내에만 위치하게 되며, 입력 문자의 위치를 일정한 영역 내로 한정하고자 할 때 사용합니다.  텍스트 박스의 커서가 깜박거리면 텍스트를 입력할 수 있습니다.  또한, 메뉴의 [삽입] → [텍스트 상자]를 클릭하여 텍스트 박스를 생성할 수도 있습니다.  |
 |
[원형 배치문자] | 원형으로 배치된 문자 개체를 생성합니다. |
 |
[붓선] | 마우스를 드래그하여 그리기를 할 수 있습니다. 그리기 개체 등록정보 창에서 그려지는 선의 굵기 등을 조절할 수 있습니다.  |
 |
[개체 아웃라인] | 선택된 개체에 아웃라인을 넣을 수 있습니다. |
 |
[개체의 겹친 영역 자동 색 반전] | 2개 이상의 개체가 겹쳐질 때 겹쳐진 영역의 색을 반전 시킬 수 있습니다. 개체를 선택한 상태에서  버튼을 누른 후 이동시키면, 해당 개체 아래에 있는 개체와의 겹친 영역이 색 반전되어 나타납니다.  텍스트를 반전시킬 경우, 도형 개체를 선택하여 버튼을 누른 후 이동시킵니다.   •[개체의 겹친 영역 자동 색 반전] 기능은 직선, 곡선, 원, 사각형, 다각형, 디자인 샘플, 로드 된 SVG파일 등에서만 가능하며, 텍스트, 이미지 등은 해당 기능을 지원하지 않습니다. •[개체의 겹친 영역 자동 색 반전] 은 선택된 개체의 밑에 위치한 개체와의 겹친 영역을 반전시킵니다. 겹친 영역이 반전되지 않는다면, 메뉴의 [배치] → [순서] → [맨 위로]를 선택하여 해당 개체의 순서를 맨 위로 올려주십시오. |
 |
[이미지] | 이미지(bmp, jpg, gif, png … 등)를 불러옵니다.  |
 |
[선 지우기] | 생성된 개체의 선을 지웁니다.개체의 선에 마우스를 가져가 클릭하면 선이 삭제됩니다. (일부 개체는 선 지우기 도구로 선을 지울 수 없습니다. |
¶ 4) 툴패스
툴패스란 각인 또는 마킹을 하기 위해 공구가 지나가는 경로입니다. 생성된 툴패스는 보통 빨간색으로 표시되며, 마킹기는 선택된 툴패스의 경로를 따라 이동하며 각인 또는 마킹을 하게 됩니다
해칭 툴패스, 아웃라인 툴패스, 컷팅 툴패스 등 다양한 툴패스가 지원되며, 툴패스별 상세한 툴패스 설명은 [4. 툴패스별 마킹방법]을 참조하여 주시기 바랍니다.
¶ 5) 원점 설정 도구
[작업영역 좌측 상단을 원점으로 지정]
[작업영역 좌측 하단을 원점으로 지정]
[작업영역 중앙을 원점으로 지정]
¶ 6) 기본 도구
 |
[새 파일] | 새로운 페이지를 엽니다.  |
 |
[열기] | 저장된 *.dgn 형식의 파일을 불러옵니다. “열기” 창에서 원하는 파일을 선택하고 “열기” 버튼을 클릭합니다. |
 |
[저장] | 프로그램에서 도안한 내용을 *.dgn 파일 형식으로 저장합니다. 저장할 위치(폴더)를 지정하고 파일 이름을 입력한 후 “저장” 버튼을 클릭합니다. |
 |
[인쇄] | 프로그램에서 도안한 내용을 인쇄합니다. |
 |
[잘라내기] | 선택한 개체를 잘라냅니다. 키보드의 Ctrl+X(엑스)를 누르면 동일 기능이 실행됩니다. |
 |
[복사] | 선택한 개체를 복사합니다. 키보드의 Ctrl+C를 누르면 동일 기능이 실행됩니다. |
 |
[다중 복사] | 동일한 개체가 여러 개 필요할 경우, 메뉴의 [편집] → [복사] → [다중복사]를 클릭하여 여러 개체를 일정한 간격으로 복사할 수 있습니다.  |
 |
[붙여넣기] | 잘라내기 또는 복사한 개체를 붙여넣기 합니다. 키보드의 [Ctrl+V] 를 누르면 동일 기능이 실행됩니다. |
 |
[실행취소 / 다시 실행] | -실행취소: 최근 작업한 내용을 이전 단계로 되돌립니다. 실행취소 단계의 수를 메뉴의 [도구] → [옵션] → [일반]에서 조정할 수 있습니다.  |
¶ 7) 화면 확대/축소/이동 도구
 |
[한 단계 확대] | 화면을 한 단계씩 확대하여 크게 보입니다. |
 |
[한 단계 축소] | 화면을 한 단계씩 축소하여 작게 보입니다. |
 |
[페이지에 맞춤] | 화면을 페이지에 맞춰 확대/축소 합니다. 화살표 버튼을 눌러 원하는 화면 비율을 선택하면 해당 비율만큼의 크기로 화면에 보여집니다.  |
 |
[선택 영역 확대] | 마우스로 드래그한 영역을 확대하여 보입니다. |
 |
[선택된 개체에 맞춤] | 선택한 개체가 화면에 채워지도록 확대합니다. |
 |
[페이지에 맞춤] | 전체 작업영역이 보이도록 페이지 크기를 맞춥니다. |
 |
[이동] | 마우스를 드래그하여 화면을 이동합니다. |
¶ 2. 텍스트 개체 등록정보
텍스트 개체를 선택하면 화면 왼쪽에 문자 개체 등록정보가 나타납니다.
[폰트]
선택된 텍스트 개체의 폰트를 지정합니다. [글꼴]의 화살표를 클릭하거나 미리보기 버튼을 클릭하여 사용할 폰트를 선택합니다.
*폰트 미리보기 창에서 마우스 오른쪽 버튼을 클릭하면 메뉴가 나타납니다. “폰트 목록 보이기”를 선택하면 미리보기에 사용할 폰트를 지정할 수 있습니다. 좌측의 폰트목록에서 미리보기에 사용할 폰트를 마우스 클릭 또는 드래그로 선택합니다. 여러 폰트를 다중 선택해서 미리보기 하려면 폰트를 마우스로 드래그 하거나 키보드의 [Ctrl] 또는 [Shift]키를 누르고 마우스로 폰트를 클릭합니다.
[크기]
선택한 문자의 크기를 조절합니다. [크기]의 화살표 버튼을 눌러 글꼴 크기를 선택하거나
[크기] 버튼을 눌러 크기를 한 단계씩 작게 또는 크게 조절할 수 있습니다.
[굵게]
선택된 문자를 굵게 변환합니다.
[기울임꼴]
선택된 문자를 기울임꼴로 변환합니다.
[굵기를 한 단계 가늘게/ 굵게]
문자의 굵기를 가늘게 또는 굵게 조절합니다.
[한자변환]
선택된 문자를 한자로 변환합니다.
[기호 삽입]
기호를 삽입합니다.
[텍스트 바꾸기]
선택된 텍스트 개체의 입력된 내용을 표시하며 변경할 수 있습니다.
버튼을 눌러 텍스트를 보다 쉽게 변경할 수 있습니다.
[정렬]
 [왼쪽 정렬] |
텍스트 상자에서 문자를 왼쪽으로 정렬합니다. |
 [가운데 정렬] |
텍스트 상자에서 문자를 가운데로 정렬합니다. |
 [오른쪽 정렬] |
텍스트 상자에서 문자를 오른쪽으로 정렬합니다. |
 [양쪽 맞춤] |
텍스트 상자에서 문자를 양쪽으로 균등하게 정렬합니다. |
 [위 정렬] |
텍스트 상자에서 문자를 위로 정렬합니다. |
 [가운데 정렬] |
텍스트 상자에서 문자를 가운데로 정렬합니다. |
 [아래 정렬] |
텍스트 상자에서 문자를 아래로 정렬합니다.  |
 [가로 쓰기] |
문자를 가로 방향으로 배열합니다. |
 [세로 쓰기] |
문자를 세로 방향으로 배열합니다. |
 |
마우스를 드래그하여 선택한 문자를 가로(왼쪽, 오른쪽) 방향으로 이동합니다. |
 |
마우스를 드래그하여 선택한 문자를 세로(위, 아래)방향으로 이동합니다.  |
 |
선택한 문자의 너비를 넓게 또는 좁게 조절합니다. |
 |
선택한 문자를 회전시킵니다. |
[위치/크기]
| 위치 | 선택된 개체의 위치를 지정합니다 |
| 크기 | 선택된 개체의 크기를 지정합니다. |
| 비율 유지 | “비율 유지”가 체크되어 있는 경우, 동일한 가로/세로 비율이 유지되도록 크기를 자동 조절합니다. 즉 가로 크기를 입력하면 세로 크기가 비율에 맞추어 자동 조절됨으로써, 동일한 가로/세로 비율을 유지합니다. “비율 유지”가 체크되어 있지 않은 경우 가로/세로 크기를 개별적으로 조절할 수 있습니다. |
[모양]
| 선 굵기 | 선택된 개체의 선 굵기를 지정합니다. |
| 선 모양 | 선택된 개체의 선 모양을 지정합니다. |
| 선 색상 | 선택된 개체의 선 색상을 지정합니다. |
| 채움 모양 | 선택된 개체의 내부 채움 색상을 지정합니다. |
| 채움 색상 | 선택된 개체의 내부 채움 모양을 지정합니다. |
¶ 3. 회전 등록정보
[회전]
 |
회전하고자 하는 각도를 입력합니다. |
 |
입력한 각도만큼 선택한 개체를 회전합니다. |
 |
입력한 각도만큼 새 개체를 회전시켜 추가합니다. |
¶ 4. 툴패스별 마킹 방법
✽ 툴패스 아이콘 옆 화살표(▼)를 클릭하면 하위 메뉴가 나타납니다.
툴패스란?
툴패스란 각인 또는 마킹을 하기 위해 공구가 지나가는 경로입니다.
생성된 툴패스는 빨간색으로 표시되며, 마킹기는 선택된 툴패스의 경로를 따라 이동하며 각인 또는 마킹을 하게 됩니다.
 |
[스캔라인 툴패스 생성] | 선택한 개체의 내부를 마킹하는 툴패스를 생성합니다.  |
 |
[아웃라인 툴패스 생성] | 선택한 개체의 테두리를 마킹하는 툴패스를 생성합니다. *아웃라인 툴패스로 컷팅 작업을 할 수 없습니다.  |
 |
[단선 툴패스 생성] | 선택한 개체의 중심선을 마킹하는 툴패스를 생성합니다. 단선 툴패스는 중심선 추출 과정에서 왜곡이 생길 수 있습니다. 따라서 가급적 굵기가 가는 폰트 또는 개체를 대상으로 하여야 왜곡을 줄일 수 있습니다 |
 |
[컷팅 툴패스 생성] | 선택된 개체를 컷팅하는 툴패스를 생성합니다. * 컷팅 시 반드시 이 툴패스를 사용해야 하며, 컷팅의 경우 안쪽을 먼저 컷팅하고 이후 바깥쪽을 컷팅해야 소재의 움직임 없이 컷팅이 가능한데, 이 툴패스 그러한 순서를 고려한 툴패스를 생성하게 됩니다.  |
 |
[이미지 타각] | 이미지를 점으로 마킹하는 툴패스를 생성합니다. |
 |
[툴패스 가공 시뮬레이션] | 툴패스 가공 결과의 예상 이미지를 보여줍니다. (EX: 컷팅 툴패스) |
 |
[툴패스만 보기] | 툴패스만 화면에 보이며 다른 모든 개체를 일시적으로 감춥니다. 이 버튼을 다시 누르면 모든 개체가 다시 보입니다.  |
 |
[윤곽선 툴패스] | 선택한 개체의 윤곽선을 마킹하는 툴패스를 생성합니다. |
 |
[인라인 툴패스] | 선택한 개체의 안쪽 라인을 마킹하는 툴패스를 생성합니다. 선택한 개체의 테두리 경계 안쪽으로 툴패스가 생성됩니다.  |
 |
[등고선 툴패스] | 선택한 개체의 등고선 툴패스를 생성합니다.  |
 |
[V컷 툴패스] | 선택한 개체의 V컷 홈을 만드는 툴패스를 생성합니다. |
¶ 5. 툴패스 생성
¶ 1) 툴패스 설정

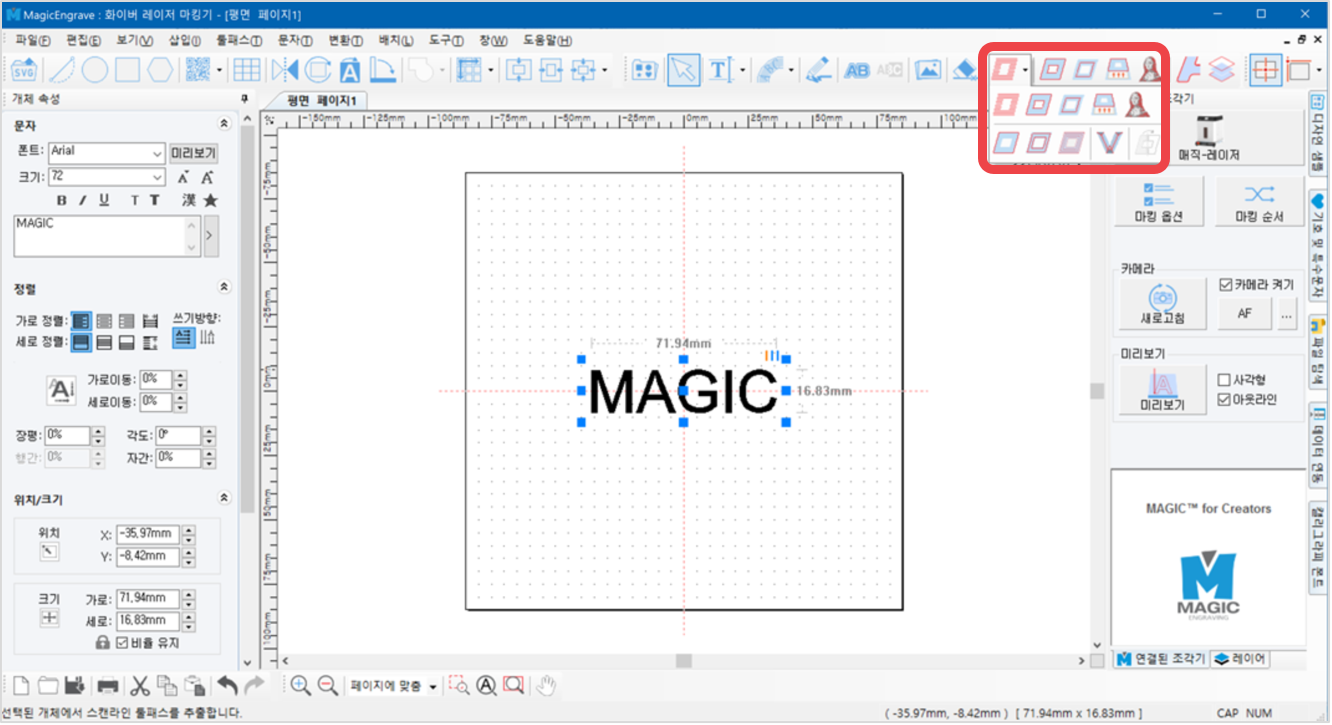

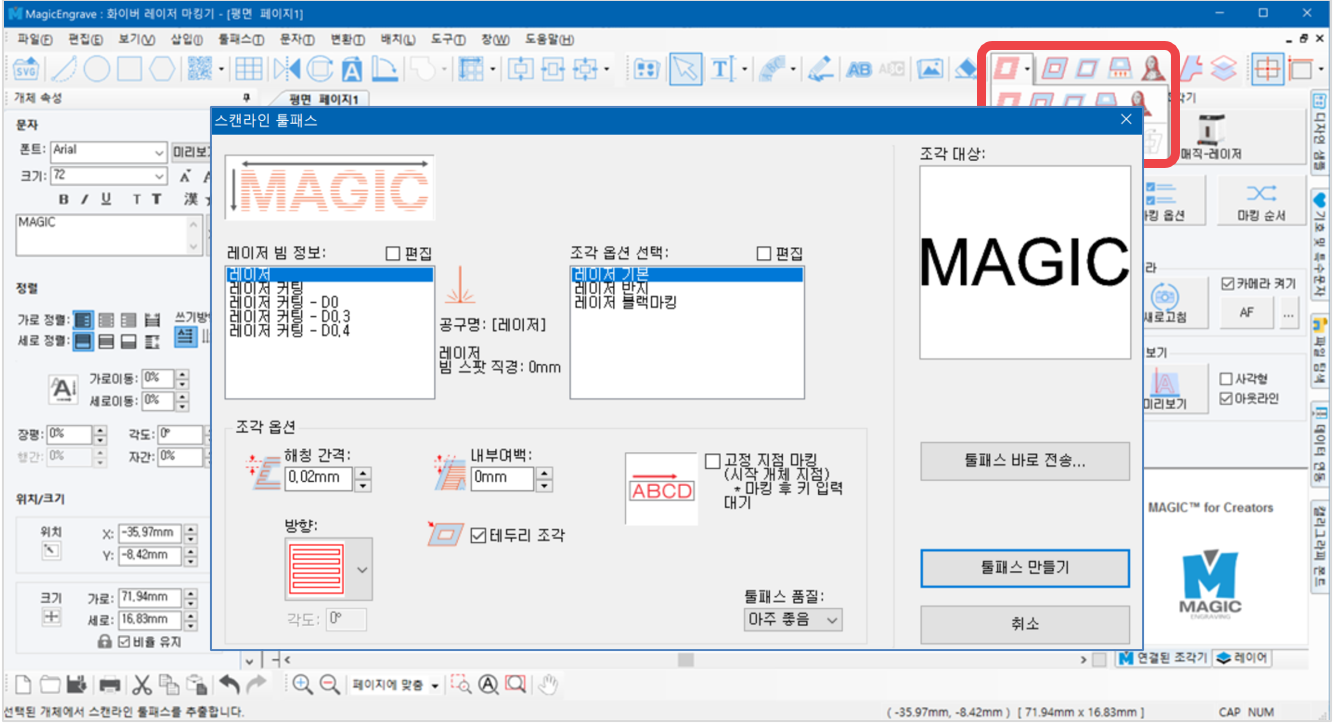

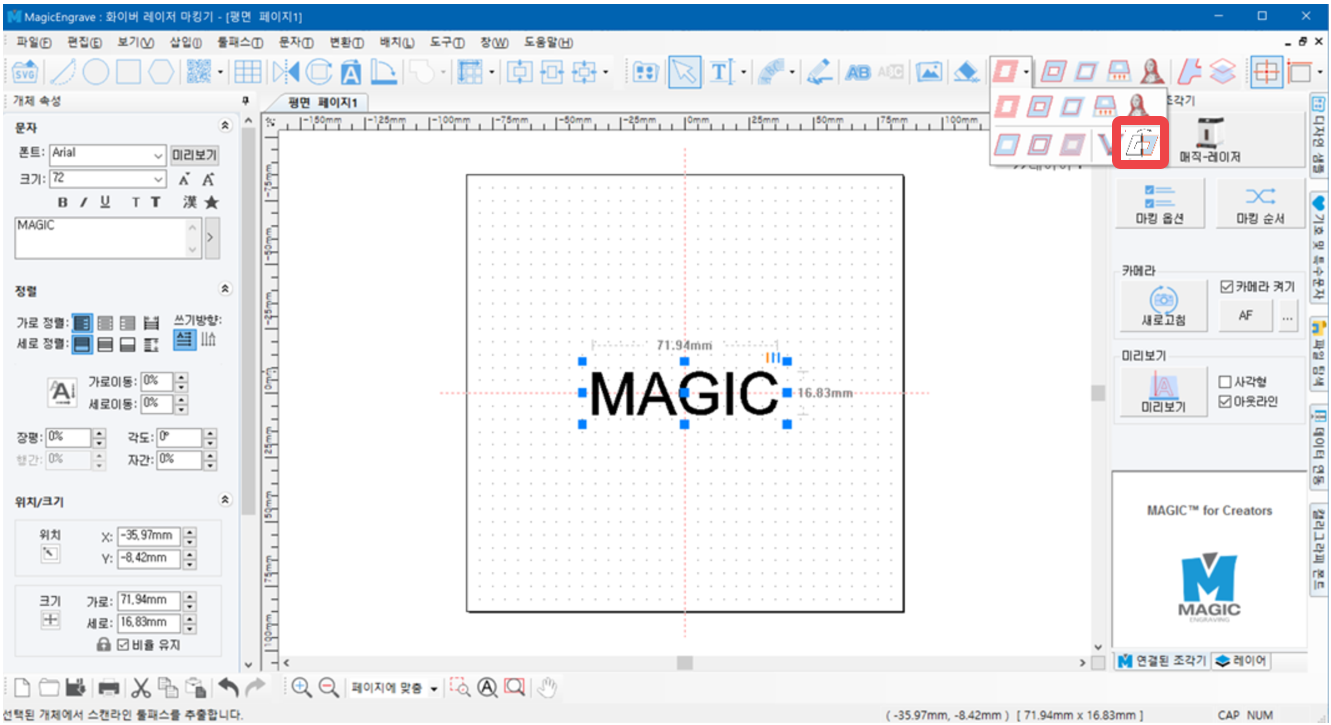

개체 선택 후 원하는 툴패스를 선택하면 툴패스 생성창이 나타납니다.
옵션 선택 후 [툴패스 만들기] 버튼을 누르면 툴패스 개체가 화면에 나타납니다.
¶ (1) 레이저 빔 정보-추가/삭제/편집
편집 또는 추가 버튼을 눌러 각 설정 값을 변경하거나 삭제, 추가할 수 있습니다.
| [추가] | 추가할 이름을 입력하고 정보를 입력한 후 “확인” 버튼을 클릭하면 설정한 내용이 목록에 추가됩니다. |
| [삭제] | 목록에서 삭제할 항목을 선택하고 “삭제” 버튼을 클릭하면 목록에서 삭제됩니다. |
| [편집] | 목록에서 선택하고 “편집” 버튼을 클릭합니다. 옵션 값을 변경한 후 “확인” 버튼을 클릭하면 변경된 값이 저장됩니다. |
¶ (2) 조각 옵션 선택-추가/삭제/편집
조각 옵션별로 해칭 간격, 내부 여백, 방향 등이 미리 설정되어 있습니다.
따라서 설정값을 매번 지정할 필요 없이 조각 옵션을 선택하면 미리 설정된 값이 자동 셋팅 됩니다.
편집이나 추가 버튼을 눌러 각 조각 옵션 값을 변경하거나 추가할 수 있습니다.
| [추가] | 조각 옵션 설정 창에 이름을 입력하고 사용 공구, 조각 깊이, 속도 등을 입력한 후 “확인” 버튼을 클릭하면 조각 옵션 선택 목록에 새 조각 옵션이 추가됩니다.  |
| [삭제] | 삭제할 조각 옵션을 선택하고 “삭제” 버튼을 클릭하면 목록에서 삭제됩니다. |
| [편집] | 옵션을 변경할 옵션을 선택하고 “편집” 버튼을 클릭합니다. 조각 옵션 설정 창에서 값을 변경하고 “확인” 버튼을 클릭하면 변경된 값이 저장됩니다. |

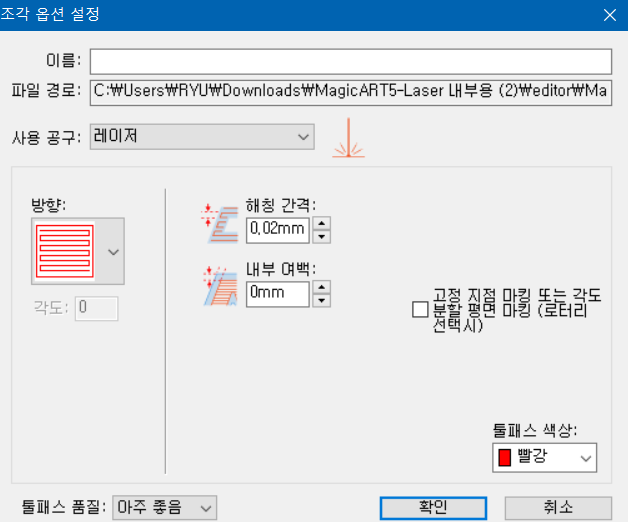

¶ (3) 조각 옵션
| 해칭 간격 | 해칭 간격을 지정합니다. |
| 내부여백 | 개체 외곽선과 툴패스 사이의 여백을 지정합니다. |
| 방향 | 해칭 툴패스에서만 보이며 해칭선의 방향을 지정합니다. : 가로 방향으로 툴패스를 생성합니다.  : 세로 방향으로 툴패스를 생성합니다. : 왼쪽 사선 방향으로 툴패스를 생성합니다.  : 오른쪽 사선 방향으로 툴패스를 생성합니다. : 겹쳐진 툴패스를 생성합니다.※ 도금된 표면이 있는 소재는 손상될 수 있으므로 이 툴패스는 사용하지 않는 것이 좋습니다. |
| 테두리 조각 | 개체 외곽선의 조각 여부를 선택합니다.  |

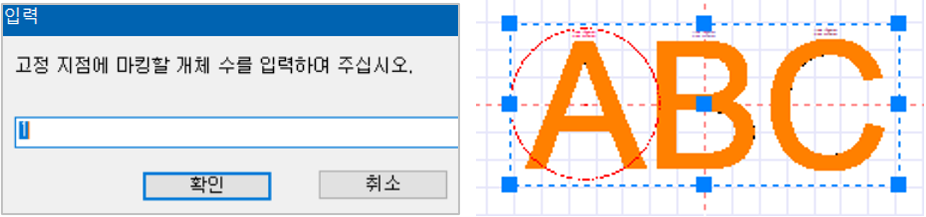

| 고정 지점 마킹 | 지정한 문자수만 마킹 후 대기하고, 사용자가 직접 조각 위치를 조정하는 시퀀스를 반복해 전체 문자를 마킹합니다. (예: 문자 ABC/ 문자수 1인 경우) A마킹 후 사용자가 조각 위치 조정 → B마킹 → 조각위치 조정 → C마킹  |
| 툴패스 품질 | 툴패스 품질을 선택합니다. 품질이 높을수록 툴패스 생성 시간이 길어집니다. |
¶ (4) 툴패스 바로 전송
툴패스 전송창을 바로 띄웁니다.
¶ (5) 툴패스 만들기
프로그램의 작업영역에 지정된 옵션의 툴패스 개체를 생성합니다.
¶ 2) 툴패스로 변환
 |
[툴패스로 변환]을 클릭하면 선택한 개체를 툴패스로 변환합니다. 매번 툴패스 설정을 지정할 필요는 없으며, 툴패스 설정은 미리 설정된 값과 함께 자동으로 설정됩니다. 편집 또는 추가 버튼을 눌러 각 툴패스 옵션 값을 변경할 수 있습니다. |
¶ (1) 레이저 빔 정보-추가/삭제/편집
마킹 종류를 지정합니다. 편집 또는 추가 버튼을 눌러 각 설정 값을 변경하거나 삭제, 추가할 수 있습니다.

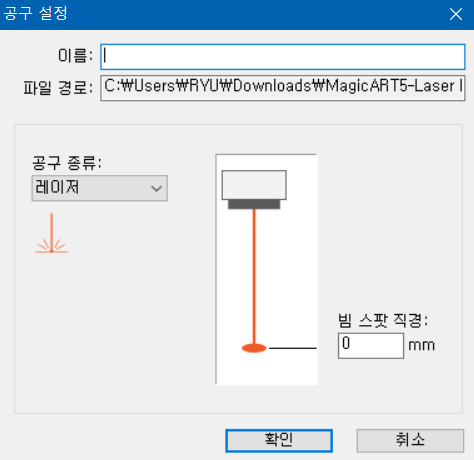

| [추가] | 추가할 공구의 이름을 입력하고 공구 종류, 끝 너비 등을 입력한 후 “확인” 버튼을 클릭하면 새 공구가 목록에 추가됩니다. |
| [삭제] | 공구 목록에서 공구를 선택하고 “삭제” 버튼을 클릭하면 목록에서 삭제됩니다. |
| [편집] | 공구를 선택하고 “편집” 버튼을 클릭합니다. 끝 너비 등의 옵션 값을 변경한 후 “확인” 버튼을 클릭하면 변경된 값이 저장됩니다. |
¶ (2) 조각 옵션 선택-추가/삭제/편집
조각 옵션별로 해칭 간격, 내부 여백, 방향 등이 미리 설정되어 있습니다.
따라서 설정값을 매번 지정할 필요 없이 조각 옵션을 선택하면 미리 설정된 값이 자동 셋팅 됩니다.
편집이나 추가 버튼을 눌러 각 조각 옵션 값을 변경하거나 추가할 수 있습니다.
| [추가] | 조각 옵션 설정 창에 이름을 입력하고 사용 공구, 조각 깊이, 속도 등을 입력한 후 “확인” 버튼을 클릭하면 조각 옵션 선택 목록에 새 조각 옵션이 추가됩니다. |
| [삭제] | 삭제할 조각 옵션을 선택하고 “삭제” 버튼을 클릭하면 목록에서 삭제됩니다. |
| [편집] | 옵션을 변경할 옵션을 선택하고 “편집” 버튼을 클릭합니다. 조각 옵션 설정 창에서 값을 변경하고 “확인” 버튼을 클릭하면 변경된 값이 저장됩니다. |
¶ 6. 레이저 옵션
¶ (1) 바로 설정

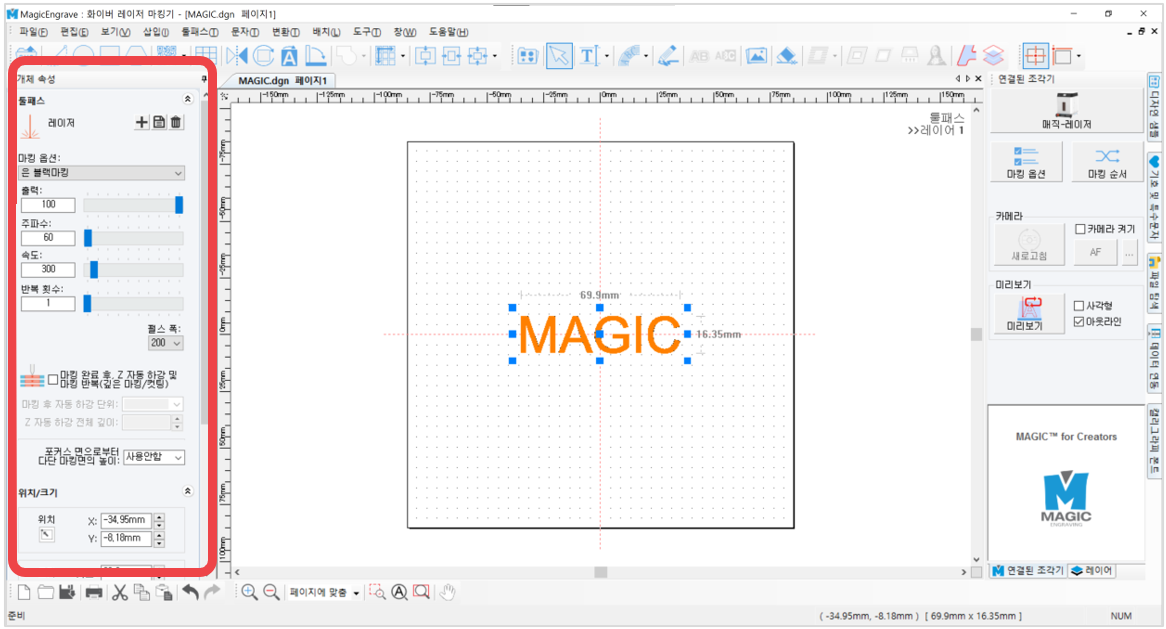

툴패스를 생성 후, 프로그램 좌측에 레이저 옵션 설정이 표시됩니다.
레이저 옵션을 설정하고 선택한 도안을 바로 마킹할 수 있습니다.
| 조각 옵션 | 미리 설정한 조각 옵션을 선택합니다. |
| 파워 | 레이저 파워를 조정합니다. |
| 주파수 | 레이저 주파수를 조정합니다. |
| 속도 | 속도를 조정합니다. |
| 반복 횟수 | 반복 횟수를 조정합니다. |
| 펄스 폭 | 펄스 폭을 조정합니다. |
| 마킹 완료 후, Z 자동 하강 및 마킹 반복(깊은 마킹/컷팅) |
깊은 마킹 설정 시 마킹 깊이를 설정합니다. ex) 0.05mm 씩 2번 마킹 시 - 마킹 후 자동 하강 단위:0.05mm - Z 자동 하강 전체 깊이: 0.1mm |
| 포커스 면으로부터 다단 높이 소재 일괄 마킹 |
두께가 다른 여러 종류의 소재를 한번의 마킹 작업으로 일괄 마킹할 수 있는 기능입니다. 포커스 면으로부터 마킹 면까지의 높이를 프로그램에 입력해, 포커스를 소재 높이에 맞추어 자동 조정한 후 마킹합니다. ex) 1mm 마킹 설정 시: 1mm씩 위로 이동 해 마킹 *다단 높이 마킹참고 |

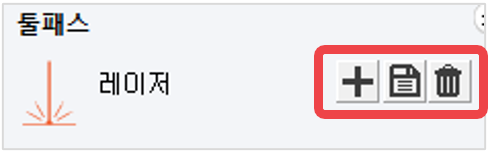

[추가/ 편집 /삭제]

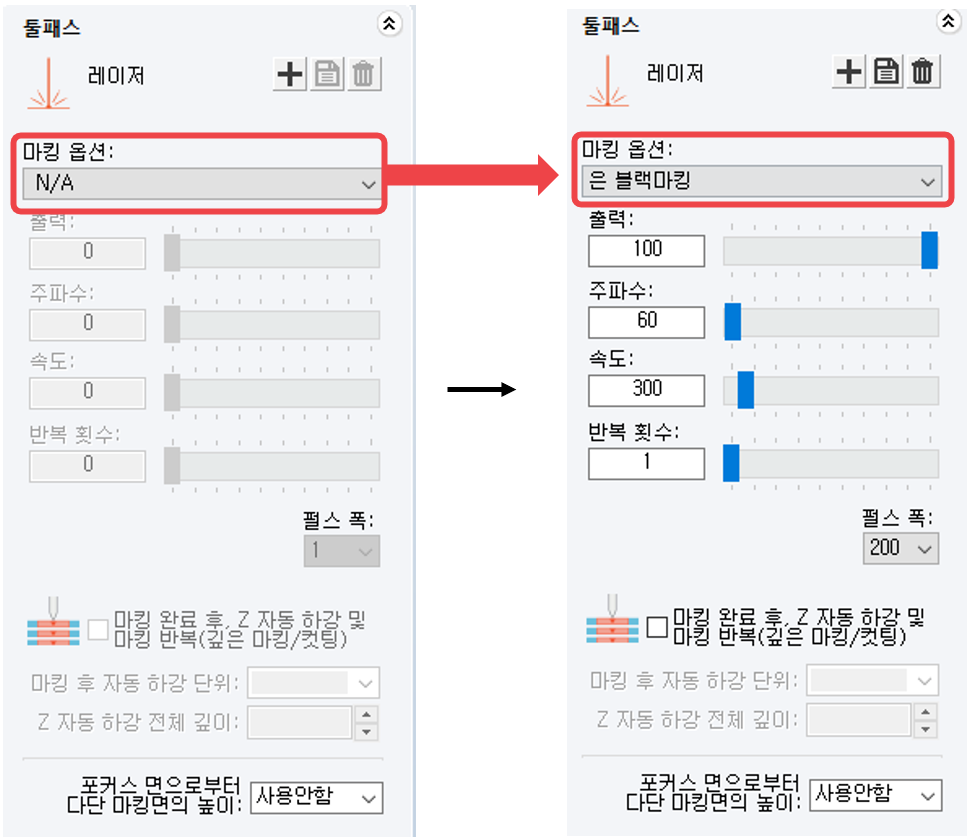

파워 및 속도와 같은 레이저 옵션을 미리 설정할 수 있습니다.
[Edit and Save]를 누르고 하단에 있는 버튼을 클릭하면 옵션을 변경할 수 있습니다.
¶ (2) 마킹 옵션
툴패스 생성 후, [마킹 옵션] 버튼을 클릭하여 마킹 옵션을 설정 합니다.
조각 옵션 프리셋, 레이저 옵션을 선택 할 수 있습니다. 옵션값은 조정 후 [새 이름으로 저장]을 눌러 옵션을 저장합니다.

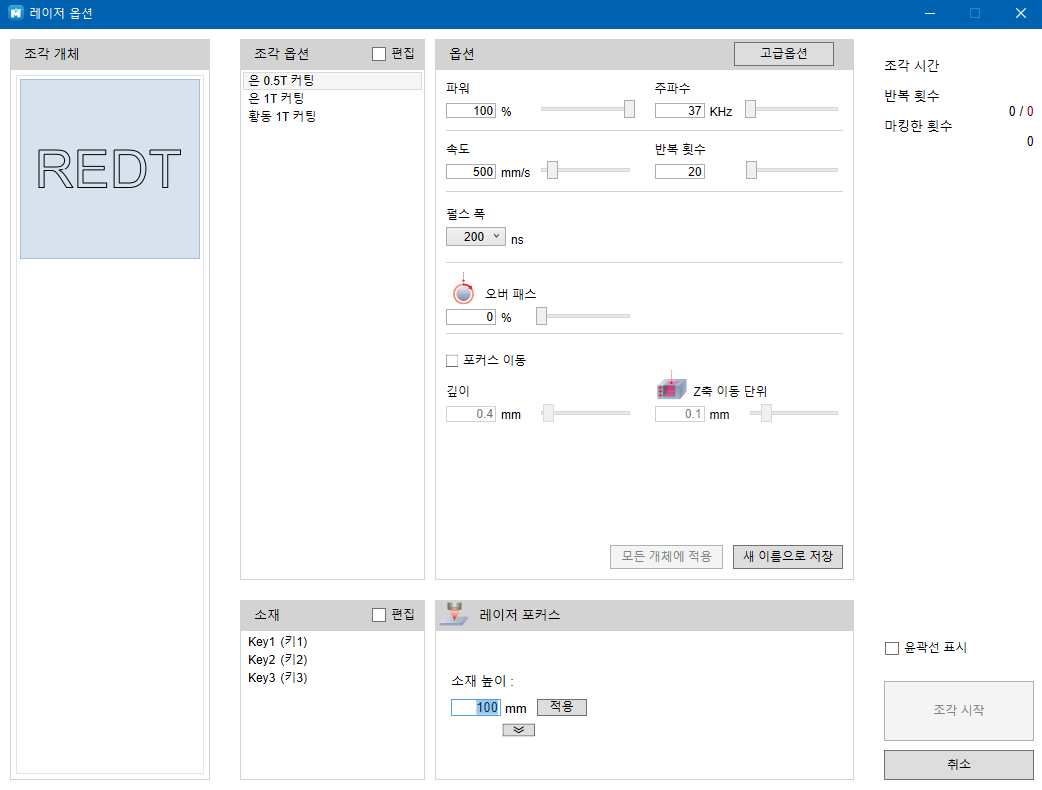

| 조각 개체 | 조각할 개체를 확인합니다. | |||
| 조각 옵션 | 미리 설정한 조각 옵션을 선택합니다. *상세내용 하단참고 | |||
| 옵션 | 레이저 옵션을 변경합니다. *상세내용 하단참고 | |||

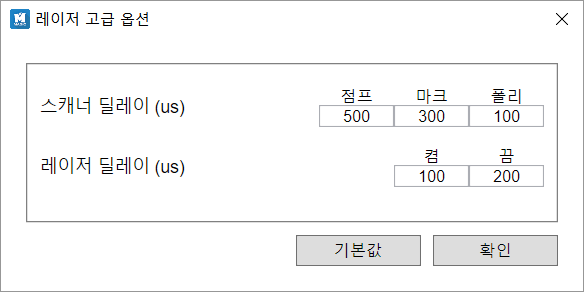

| 고급 옵션 | 레이저 고급 옵션을 변경합니다. |
|||
| 파워 | 레이저 파워를 조정합니다. | |||
| 주파수 | 레이저 주파수를 조정합니다. | |||
| 속도 | 속도를 조정합니다. | |||
| 반복 횟수 | 반복 횟수를 조정합니다. | |||
| 펄스 폭 | 펄스 폭을 조정합니다. | |||
| 깊이 | 깊은 마킹 선택 시 마킹 깊이를 조정합니다. | |||
| Z축 이동단위 | 깊은 마킹 선택 시 지정한 깊이를 한번에 마킹 하지 않고 Z축 이동 단위 만큼 깊이를 나눠서 조정합니다. EX) 깊은 마킹 지정 깊이: 1.2mm/ Z축 이동 단위 0.3mm 일 경우 0.3mm씩 4번 나눠 마킹 하여 1.2mm깊이만큼 마킹함. |
|||
| 밑면 다듬기 | 조각완료 후 한번 더 다듬기 작업을 합니다. | |||
| 소재 | 미리 설정한 조각 높이를 선택합니다. *상세내용 하단참고 | |||
| 레이저 포커스 | 소재 높이 | 소재의 높이에 따라 레이저 포커스가 조정되기 때문에 소재의 높이를 설정합니다. | ||
| 위치 이동 | 레이저의 위치를 이동합니다. | |||
| LED 켜기 | LED 기능을 선택할 수 있습니다. | |||
| 윤곽선 표시 | 작업영역을 사각형으로 확인하지 않고 작업한 도안의 아웃라인 형태로 미리 볼 수 있습니다.  Ex) L타입 클램프 반지 내경 |
|||
| 조각 시작 | 조각을 시작합니다. | |||

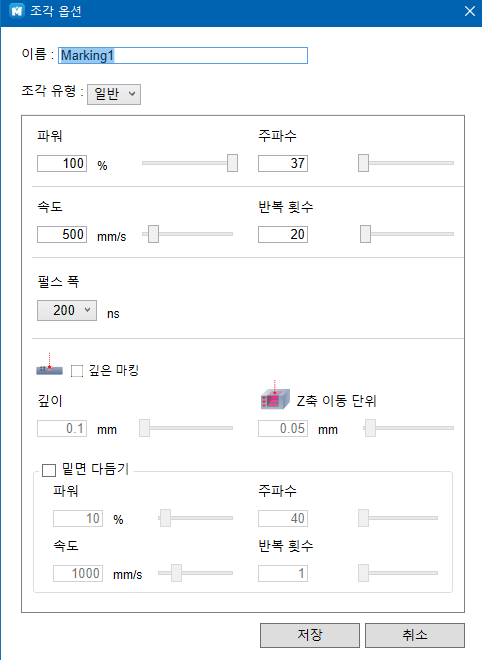

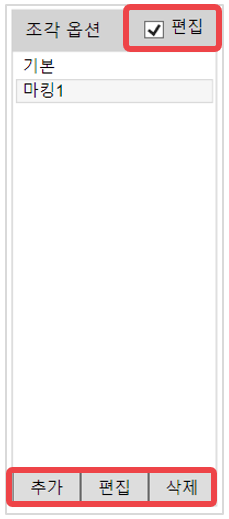

[조각 옵션]
조각 유형, 파워, 속도 등 레이저 옵션 사항을 미리 설정하여 이용할 수 있습니다.
편집 버튼을 누르면 하단에 나타난 버튼을 클릭하여 옵션을 변경할 수 있습니다.
-추가하기
새로운 조각옵션을 추가합니다. 이름/ 조각 유형/ 파워/ 주파수 등을 설정한 후 [저장] 버튼을 눌러 저장합니다.
-편집하기
조각옵션을 편집합니다. 기본 설정된 옵션을 변경한 후 [저장] 버튼을 눌러 저장합니다.

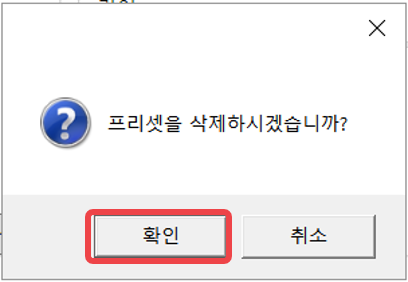

-삭제하기
조각옵션을 삭제합니다.

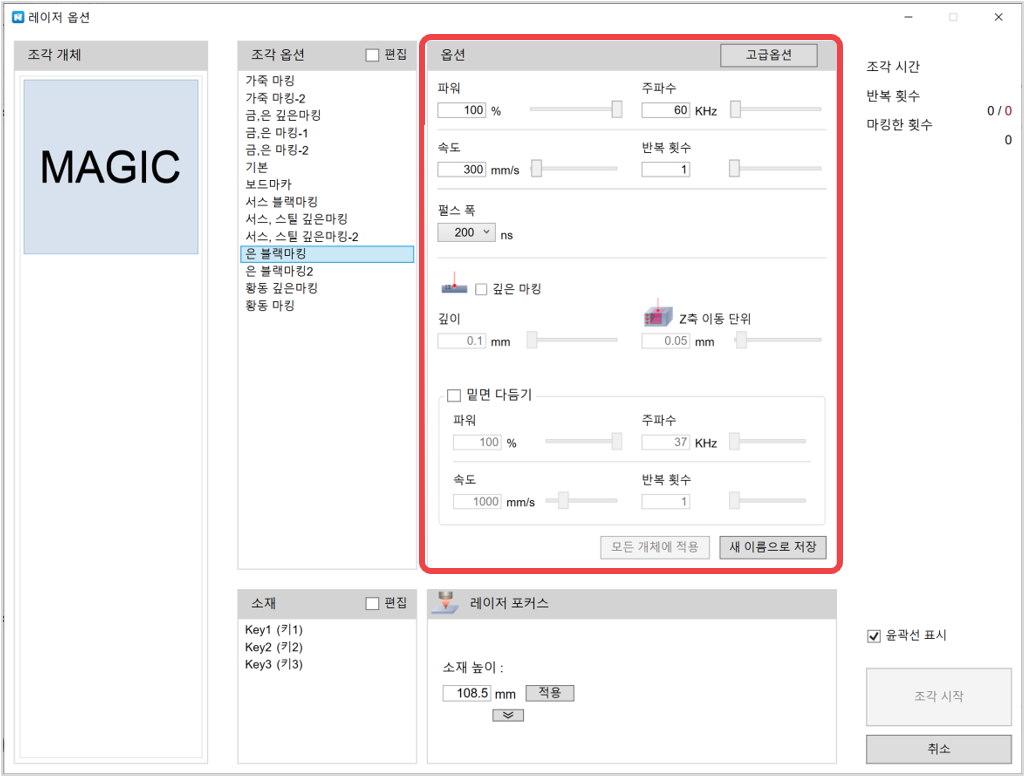

[옵션]

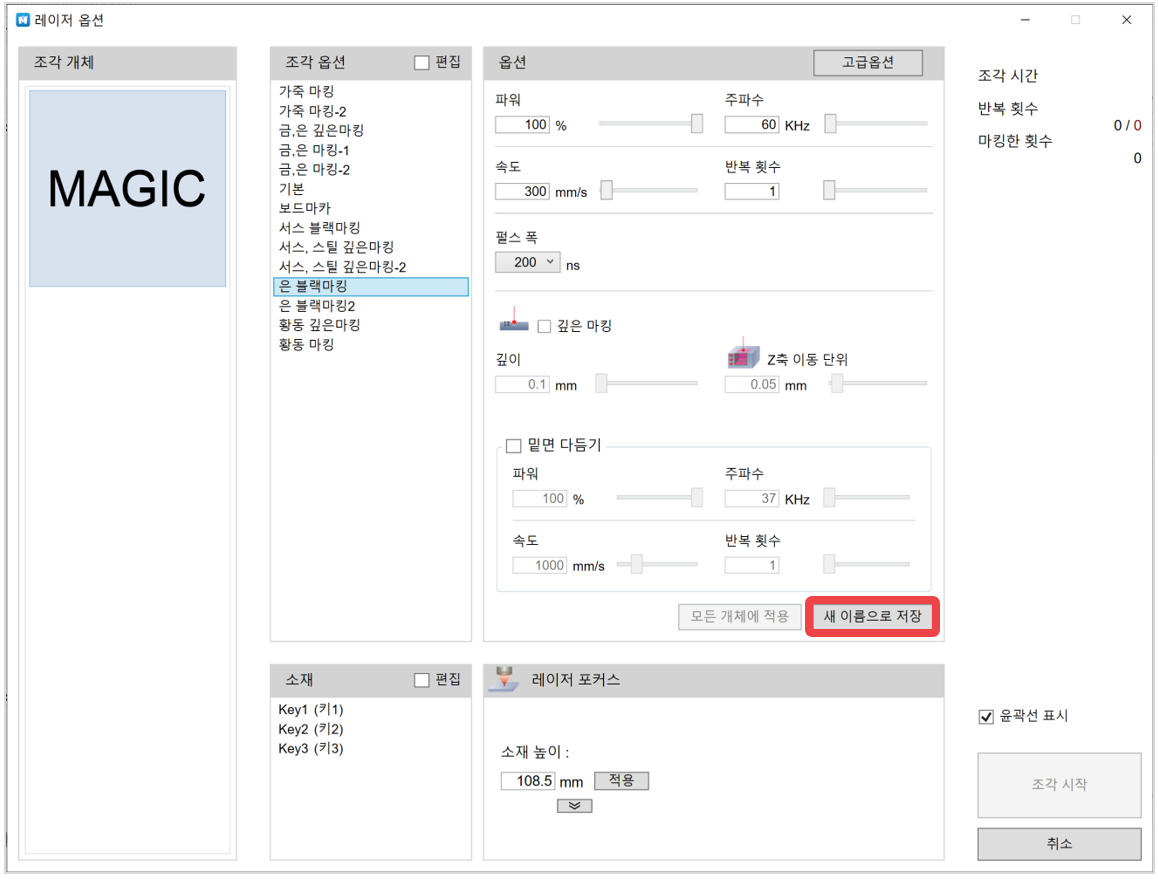

레이저 옵션 값을 조정하고 [새 이름으로 저장]을 클릭합니다.

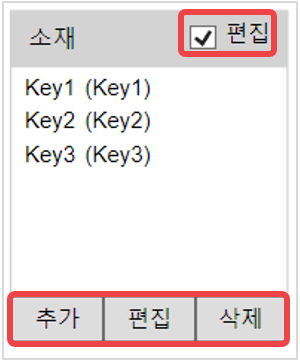

[소재]
소재별로 레이저 포커스 높이를 미리 설정하여 이용할 수 있습니다.
편집 버튼을 누르면 하단에 나타난 버튼을 클릭하여 옵션을 변경할 수 있습니다.
-추가하기
새로운 소재 설정을 추가합니다.
이름/ 소재 높이를 설정한 후 [저장] 버튼을 눌러 저장합니다.
-편집하기
소재 설정을 편집합니다.
기본 설정된 옵션을 변경한 후 [저장] 버튼을 눌러 저장합니다.
-삭제하기
소재 옵션을 삭제합니다.

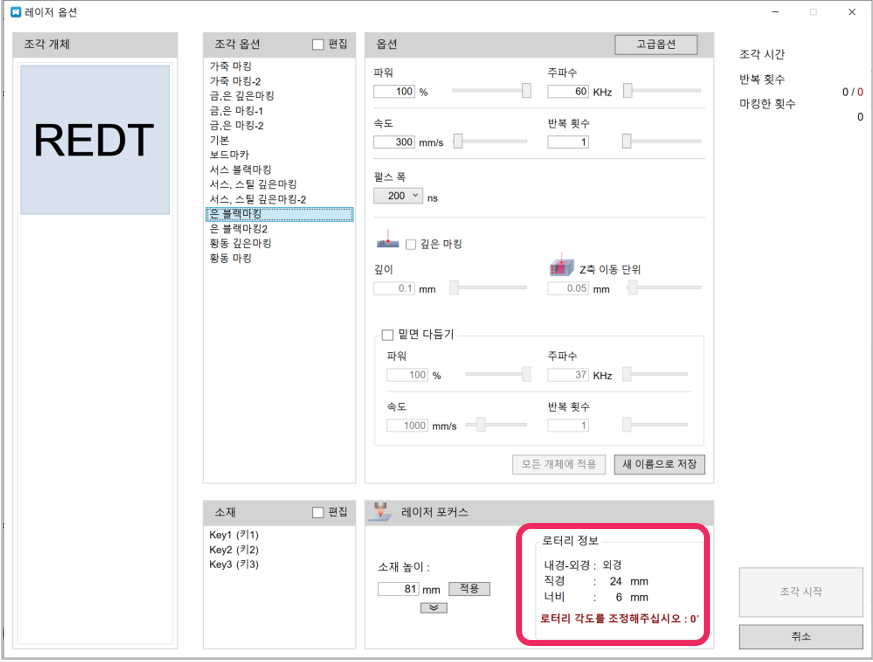

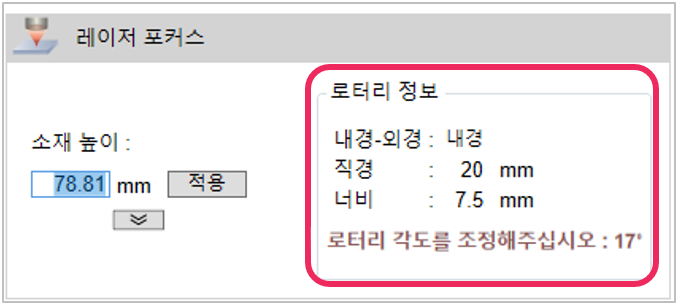

[로터리 조각 옵션]
로터리 조각의 경우 매직아트로 도안 작업 시 입력한 직경, 너비 정보를 반영하여 그 정보를 그대로 나타냅니다.
그 값을 이용하여 자동으로 레이저 포커스를 설정합니다.
※오토 틸팅 로터리 클램프 사용 시 해당 각도로 자동으로 이동합니다.
내경의 경우 각도를 계산하여 알려줍니다.
[툴패스별 레이저 옵션]
생성된 툴패스 별로 레이저 옵션에 차이가 있습니다.
-컷팅 툴패스
•오버 패스: 컷팅 시작점을 지나 설정된 값까지 레이저로 커팅 하여 컷팅의 완성도를 높입니다.
•포커스 이동: 포커스 깊이 설정과 동일합니다.

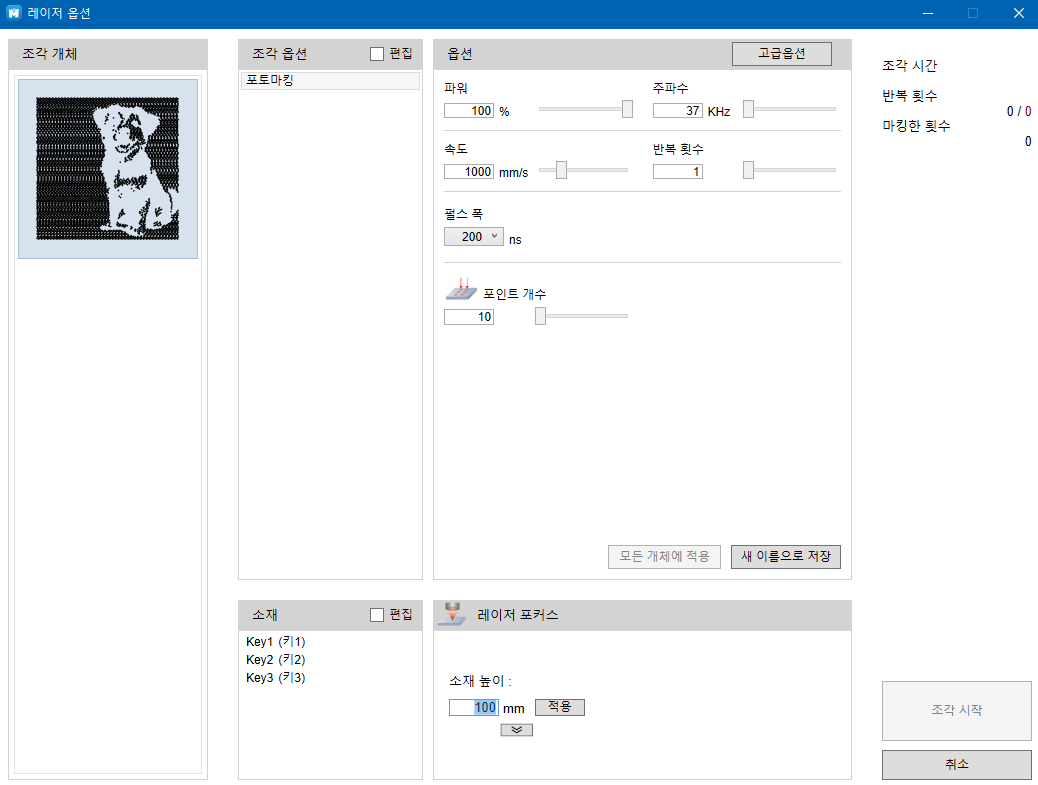

-이미지 각인 툴패스
•포인트 개수: 작은 점으로 이루어져 이미지를 각인하기 때문에, 한번에 각인하는 포인트 개수를 설정하여 이미지 각인 완성도를 조정할 수 있습니다.
¶ 7. 툴패스 데이터 전송

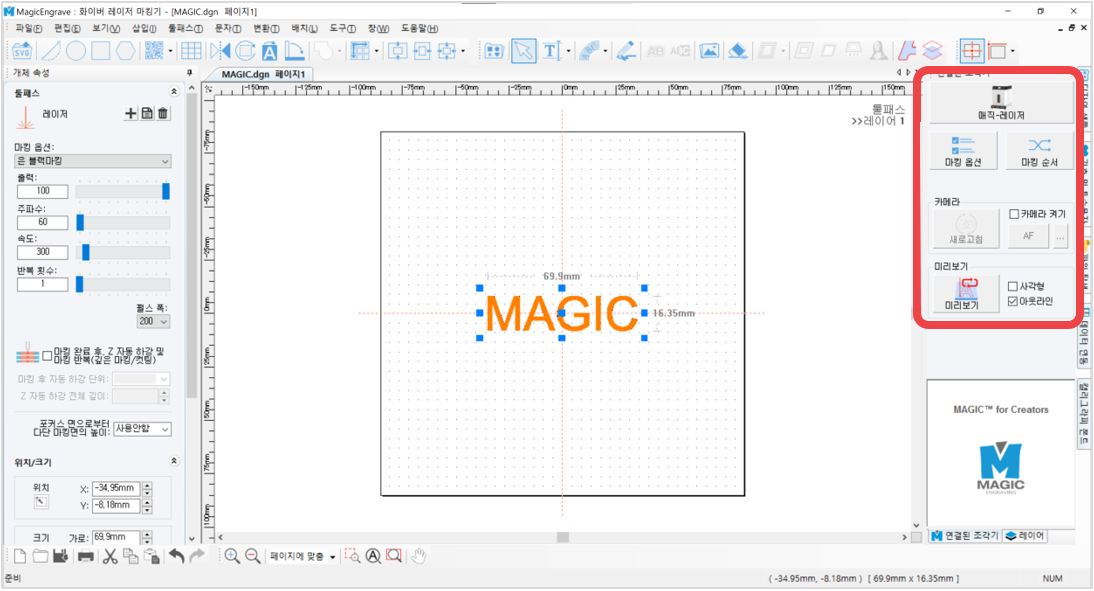

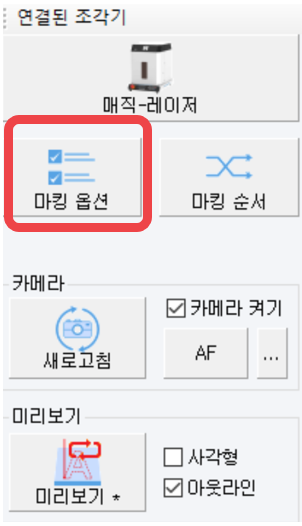

우측 상단의 [연결된 조각기] 메뉴에서 선택한 툴패스를 마킹기로 전송할 수 있습니다.

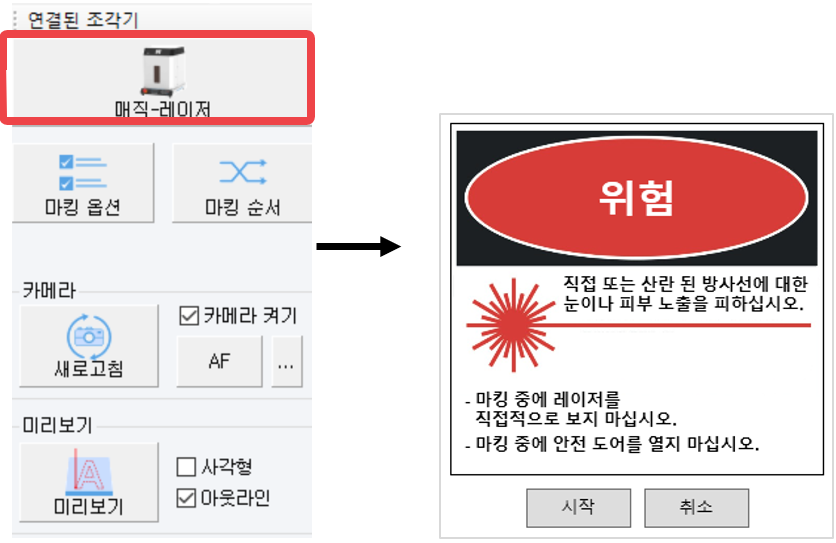

¶ (1) 레이저마킹
툴패스 생성 후, 레이저 옵션을 설정합니다. 그리고
버튼을 눌러 마킹 데이터를 전송합니다.
¶ (2) 마킹 옵션
버튼을 눌러 레이저 마킹 옵션을 설정합니다.
(✽6. 레이저 옵션 참조.)
¶ (3) 마킹 순서
2개 이상의 툴패스를 선택하여 마킹할 경우 배치 순서대로 마킹 합니다.
우측의 [위] [아래] 버튼으로 순서를 변경할 수 있습니다.
¶ (4) 미리보기
개체 선택 후 버튼을 눌러 마킹 영역 미리보기를 할 수 있습니다.
✽해당 기능은 개체 선택 후 이용할 수 있습니다.
✽프리뷰 상태에서 방향키로 위치를 변경할 수 있습니다. (단, 오토 포지셔닝 기능 활성화 상태에서는 불가능)

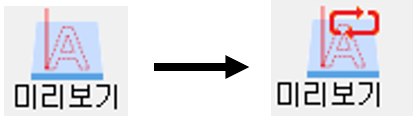

프리뷰를 시작하면 아이콘이 변경됩니다.
| 사각형 | 마킹 영역을 사각형으로 나타냅니다. 단, 로터리 조각은 사각형 프리뷰만 가능합니다. |
| 아웃 라인 | 마킹 영역을 개체 외곽선으로 나타냅니다. |

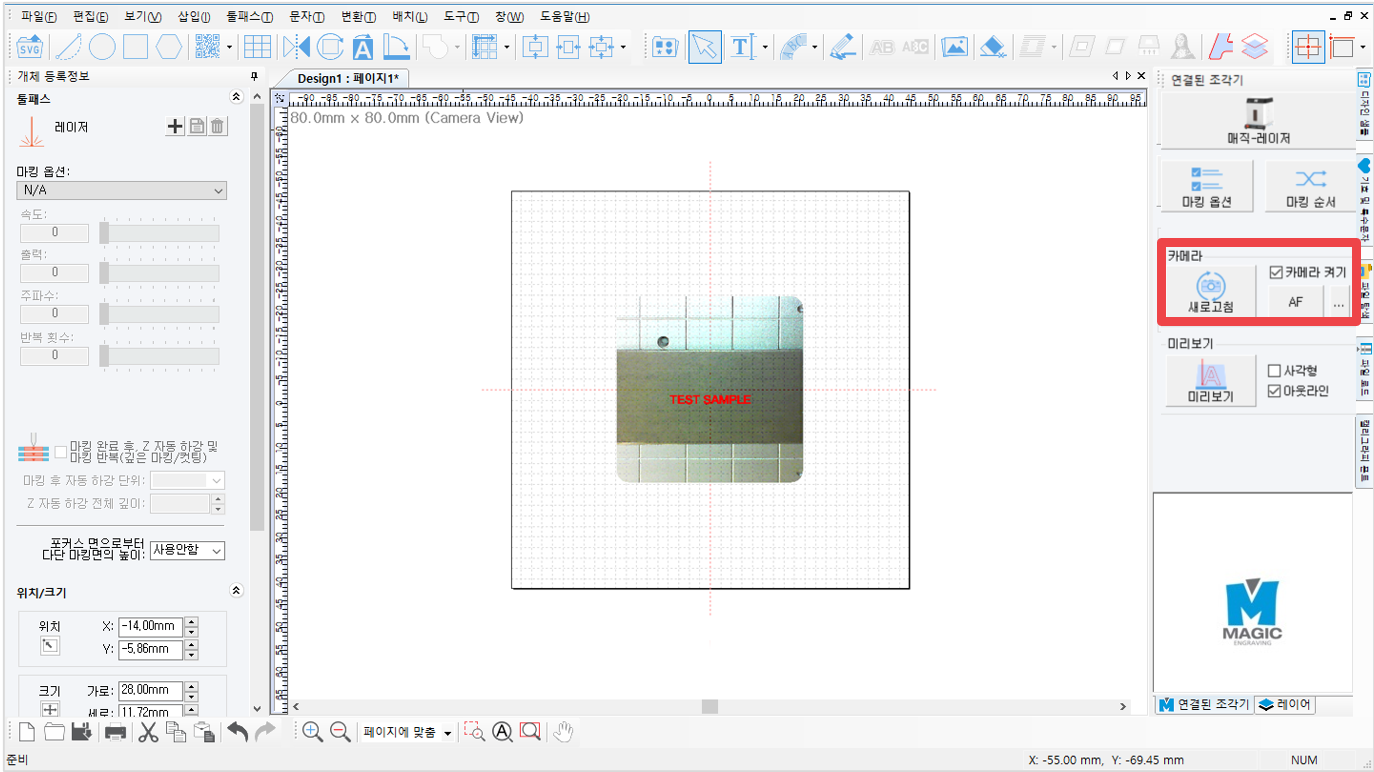

¶ (5) 카메라
카메라 기능을 활성화 합니다.
L3는 레이저 마킹 영역을 촬영하는 카메라가 내장되어 있습니다. 이 내장 카메라는 레이저 마킹 영역 내의 소재를 촬영하고 소재 이미지를 크기 및 위치 정보와 함께 프로그램으로 전송하여 사용자로 하여금 마킹 소재 실물 이미지 위에서 직접 도안하고 마킹 크기 및 위치를 지정할 수 있도록 합니다.
✽L3 촬영 영역 크기: 80mm x 80mm
오토 포지셔닝을 제대로 사용하기 위해서 반드시 레이저 포커스를 맞춰야 합니다.
레이저 포커스 기준에서 카메라 보정이 이뤄지기 때문에, 포커스가 맞지 않으면 오토 포지셔닝의 정확도가 떨어집니다.

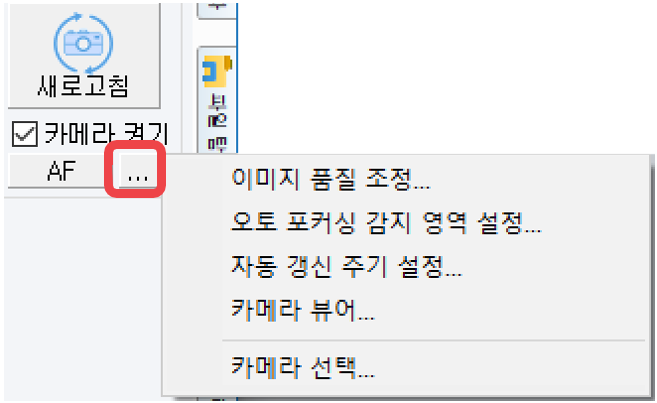

| 새로고침 | 매직아트 프로그램에 표시된 카메라 이미지를 갱신합니다. |
| 카메라 켜기 | 카메라 기능을 활성화/비활성화합니다. [카메라 켜기]인 경우 자동 포지셔닝도 사용됩니다. |

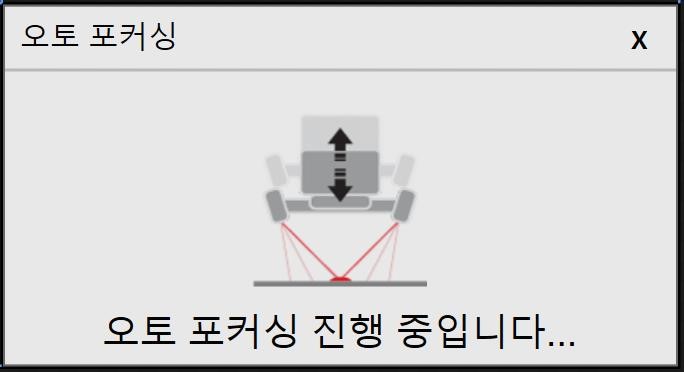

| AF | 자세한 내용은 8. 자동 포커스를 참조하십시오. |
| 이미지 품질 조정 | 대비, 그레이스케일 등과 같은 카메라 이미지 옵션을 설정합니다. |

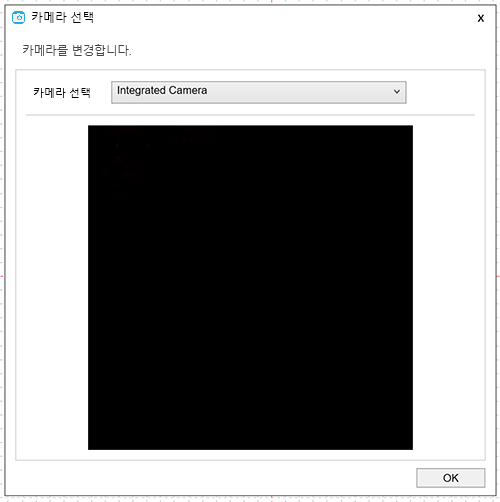

| 오토 포커싱 감지 영역 설정 | 프로그램에 표시되는 카메라 이미지 크기를 설정합니다. 단, 기기가 지원하는 카메라 기능의 최대 영역을 초과할 수 없습니다.  |
| 자동 갱신 주기 설정 | 프로그램에 표시되는 카메라 이미지가 자동 갱신하는 주기를 설정할 수 있습니다. -설정가능: 최소 5초~최대 30초  |
| 카메라 뷰어 | 카메라 이미지를 새창에서 확인합니다. |
| 카메라 선택 | 카메라 장치를 선택합니다. PC에 연결된 카메라 장치가 여러 개일 경우 기본적으로 레이저용 카메라를 자동설정 하지만, 수동으로 장치를 선택할 수 있습니다.  |
¶ 8. 오토 포커스

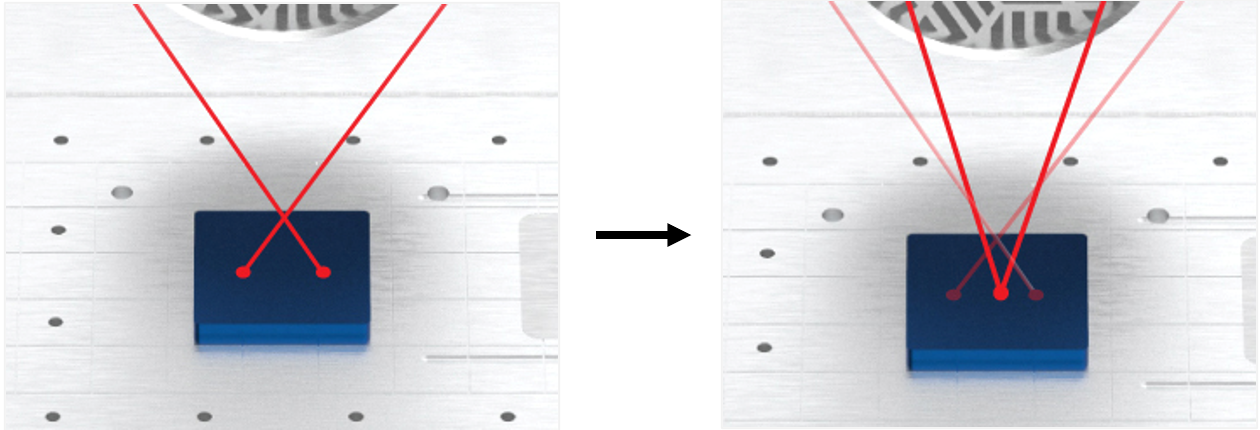

L3는 소재의 높이를 감지하는 카메라를 통해 소재 마킹 면에 자동으로 포커스를 설정하는 오토 포커스 시스템이 내장되어 있습니다. (*오토 포커스는 로터리 마킹에서 사용할 수 없습니다.)
✽오토 포커스 최대 측정 높이: 55mm
✽정밀도: 0.5mm
*오토 포커스는 보조 기능입니다. 오토 포커스를 사용할 때는 레이저 포커스도 설정해야 합니다.
*로터리 마킹에서는 오토 포커스를 사용할 수 없습니다.
소재 특성에 따라 오토 포커스를 사용할 수 없거나 정밀도가 떨어집니다.
조건을 요약하면 다음과 같습니다.
-포커스 레이저 광을 산란시키는 소재 (예: 베이크라이트, 백색 아크릴 등)
-포커스 레이저 광이 투과되는 투명한 소재 (예: 투명 아크릴, 유리 등)
-포커스 레이저 광의 색상과 같은 붉은 색상의 소재 (예: 붉은색 아노다이징 알루미늄 등)
-크롬 도금 소재 등과 같이 반사율이 높은 경면 소재 (예: 크롬 도금 펜던트 등)
-포커스 포인터가 정확히 보이지 않는 기타 소재
- 우측 상단의 [AF]버튼을 선택합니다.

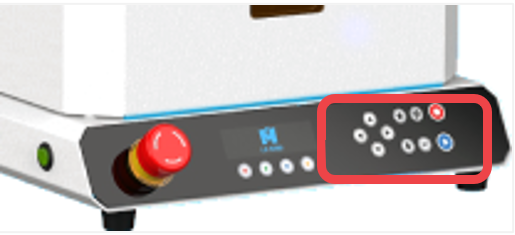

혹은 L3 키패드
버튼을 누릅니다.
- 카메라 이미지를 새 창에서 확인합니다.
오토 포커스가 시작되면 프로그램 화면에 기능의 진행 상태가 표시됩니다.
또한 OLED 화면에서 오토 포커스 기능의 진행 상태를 확인합니다.
- 오토 포커스를 취소하려면 L3의
버튼을 누릅니다.
