※아래 순서대로 설치를 진행하시기 바랍니다.
※프로그램은 OS윈도우 10 이상이 설치된 컴퓨터에서 사용할 수 있습니다.
¶ 목차
¶ 1. 제품 설치
데스크탑 마킹기로서 마킹기 만으로는 마킹을 할 수 없고, PC와 연결되어, 함께 제공되는 프로그램과 함께 사용 되어야만 원하는 마킹 작업을 수행할 수 있습니다.

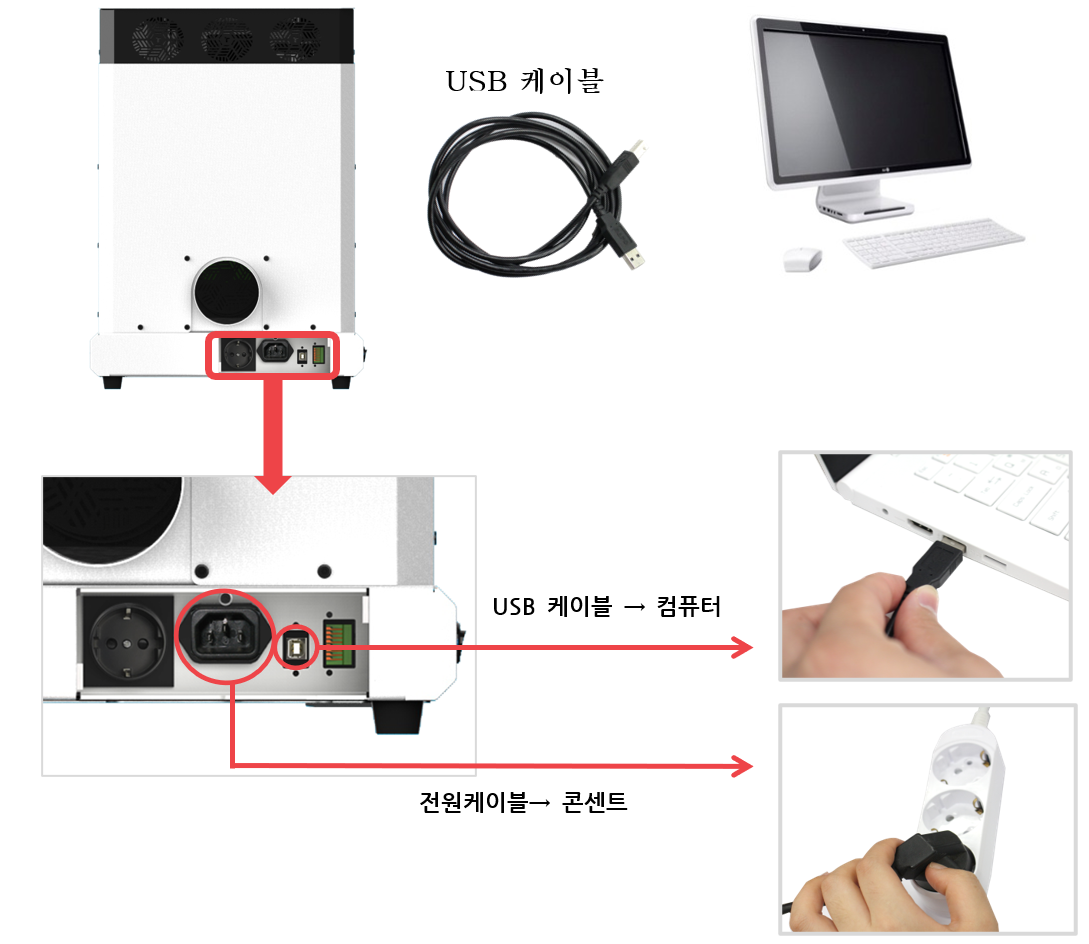

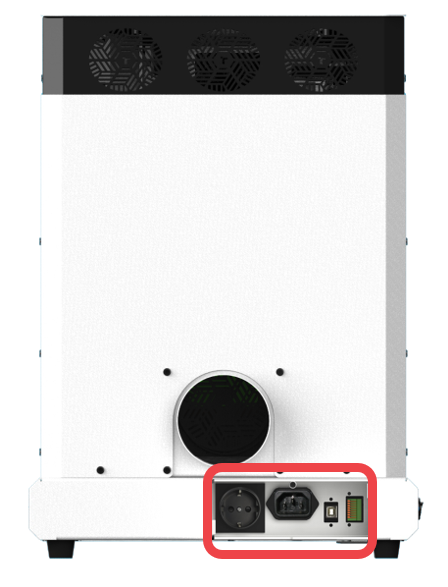

부속품으로 함께 제공된 USB 케이블을 마킹기 뒷면의 포트와 컴퓨터의 USB포트에 꽂아줍니다.
전원케이블은 콘센트에 연결시킵니다.
그리고 마킹기 전원을 켭니다.

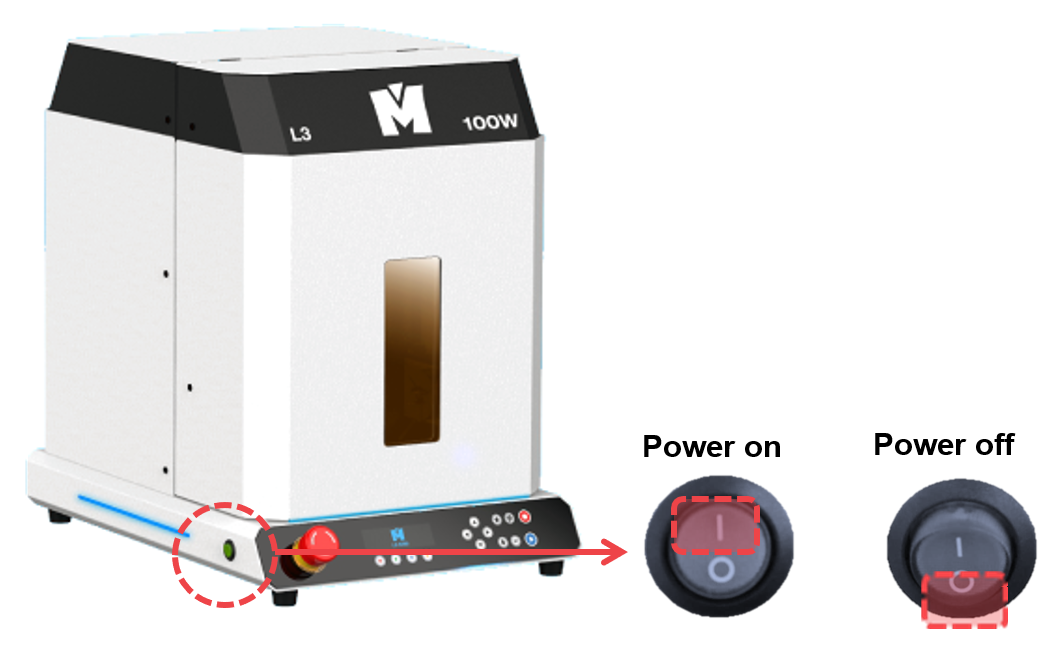

¶ 1) 전원 스위치

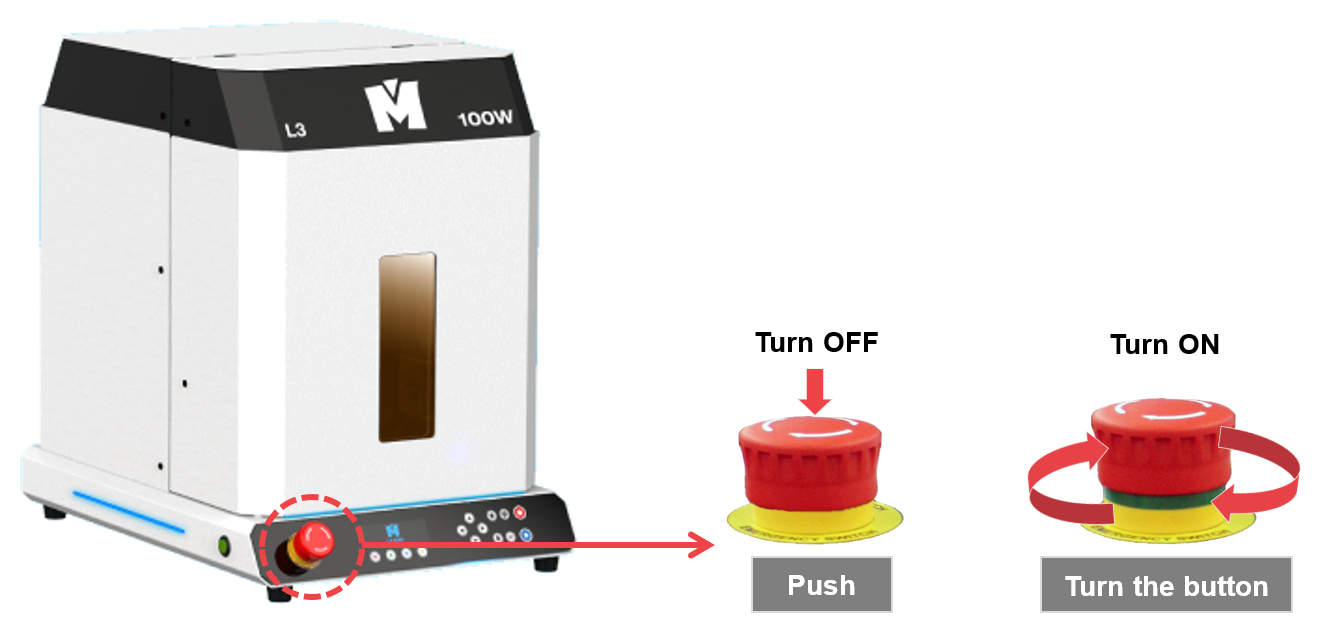

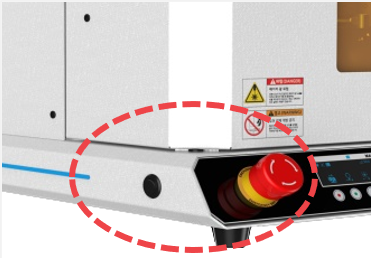

¶ 2) 비상 스위치
※전원 스위치를 켰을 때 전원이 들어오지 않는 경우, 비상정지 스위치를 확인하시기 바랍니다.
¶ 2. 프로그램 설치
¶ 1) 시스템 요구 사항 및 설치
-지원기기 : PC
-OS : Windows 10 이상
-프로세서 : Intel® Pentium® CPU 이상
-메모리 : 4GB 이상
제품과 함께 제공된 USB를 컴퓨터에 연결하면 설치 프로그램 자동 실행 알림이 표시되며, 프로그램은 아래 순서대로 프로그램의 설치가 진행됩니다. USB 연결 후 설치 프로그램이 자동 실행되지 않으면 내 컴퓨터의 USB 드라이브에서 설치 프로그램을 실행하여 주십시오.

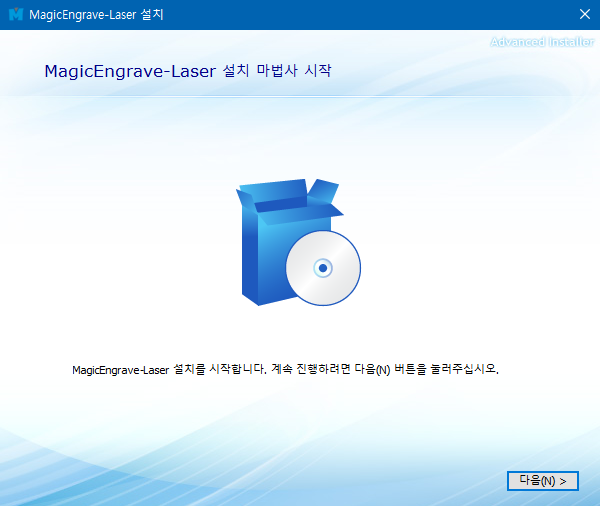

| 1. “다음” 버튼을 클릭하십시오. |
 |

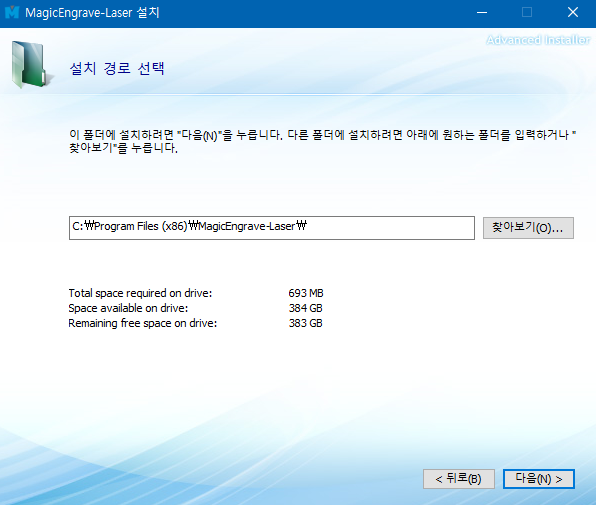

| 2. 설치 폴더 위치 확인 후 “다음” 버튼을 클릭하십시오. |
 |

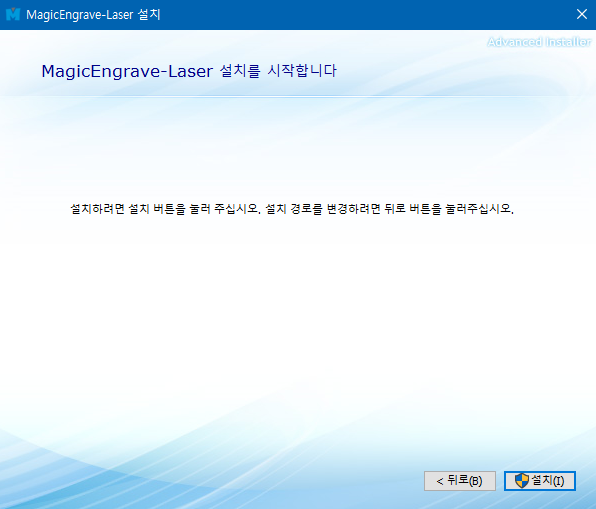

| 3. "설치"를 클릭합니다. |
 |

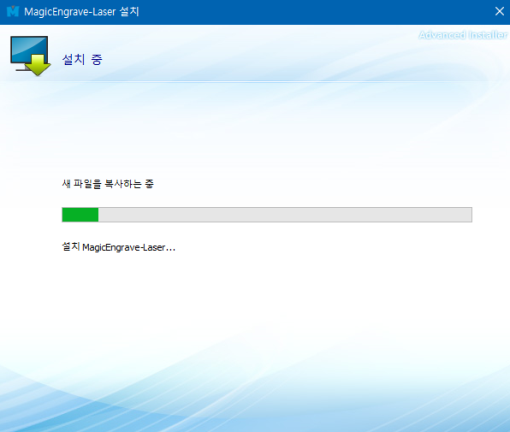

| 4. 파일이 하드디스크로 복사됩니다. |
 |

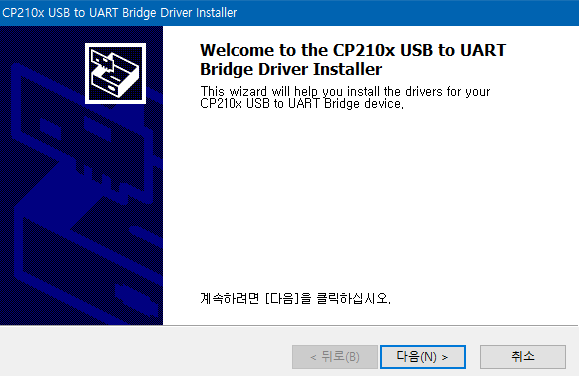

| 5. USB 드라이버를 설치합니다. “다음” 버튼을 클릭하십시오. |
 |

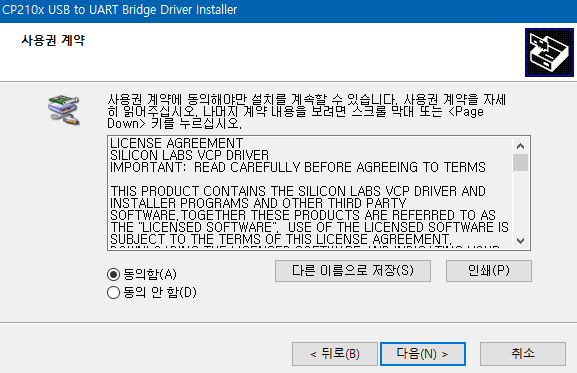

| 6. “동의함” 체크 후 “다음” 버튼을 클릭합니다. |
 |

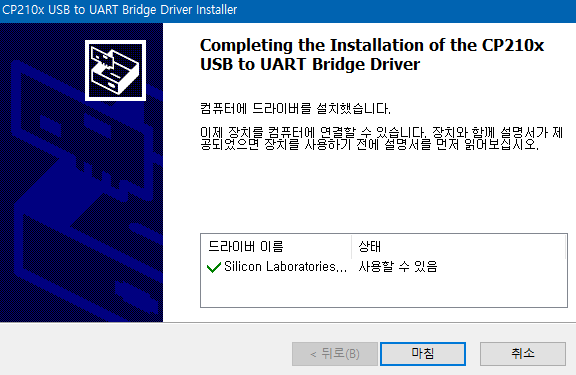

| 7. 연결상태 확인 후 “마침” 버튼을 클릭합니다. |
 |

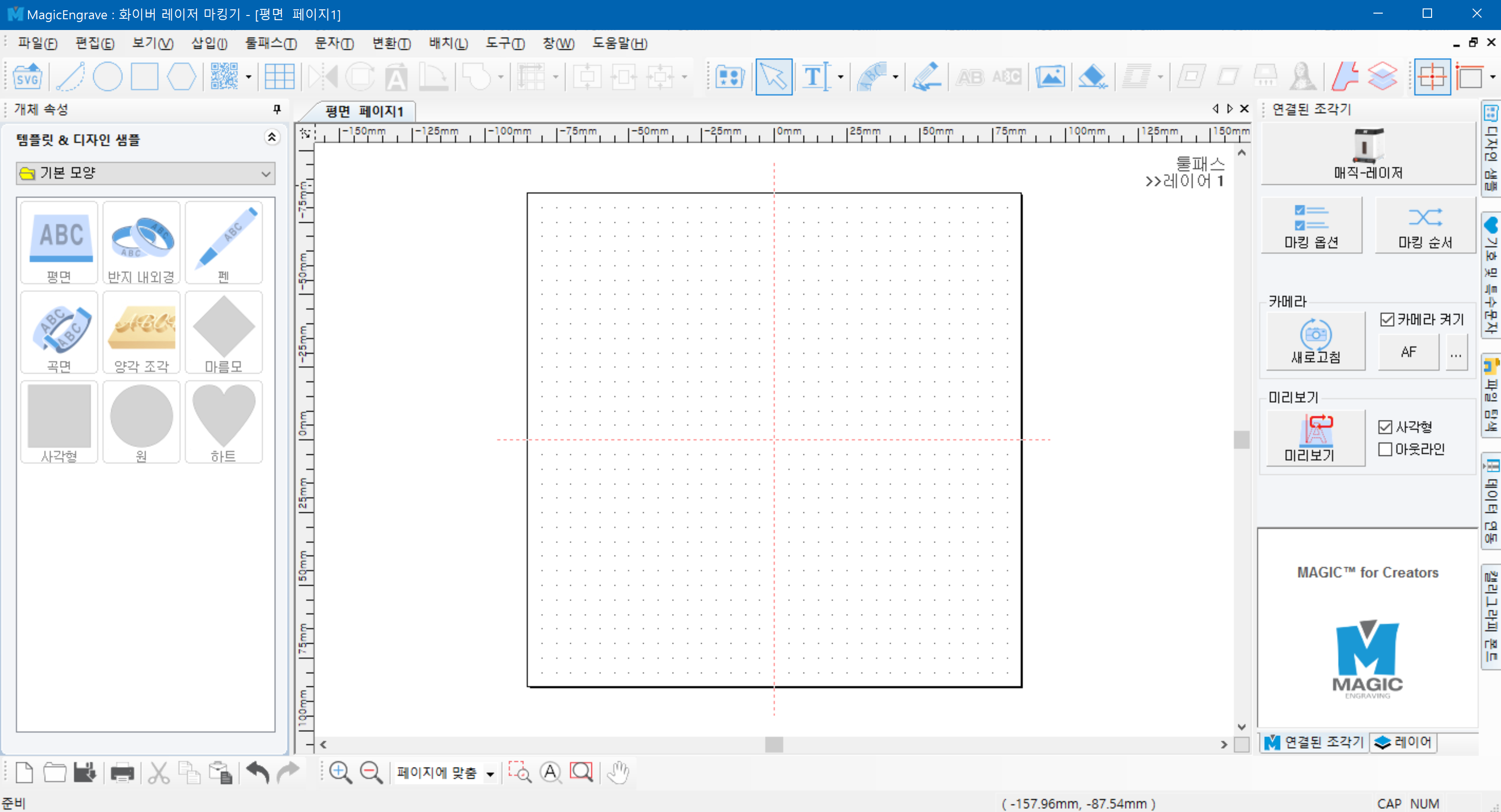

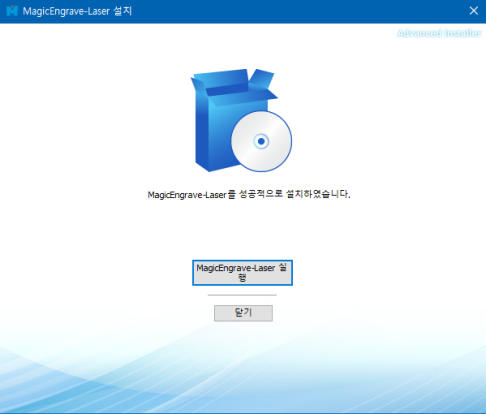

| 8. “MagicEngrave”버튼을 클릭해 프로그램을 실행합니다. |
 |
¶ 2) 프로그램 설명
설치가 완료되면 바탕화면에 아래와 같은 아이콘이 생성됩니다. 아이콘에 대한 설명은 아래와 같습니다.
 |
A도안 및 조각용 소프트웨어로서 조각내용 도안, 조각 옵션, 툴패스 설정, 툴패스 데이터 전송 등의 기능이 있습니다. |
 |
마킹기 셋팅용 소프트웨어로서 레이저 포커스 보정, 가이드레이저 보정, 로터리 원점 보정, 직접 입력의 기능이 있습니다. |

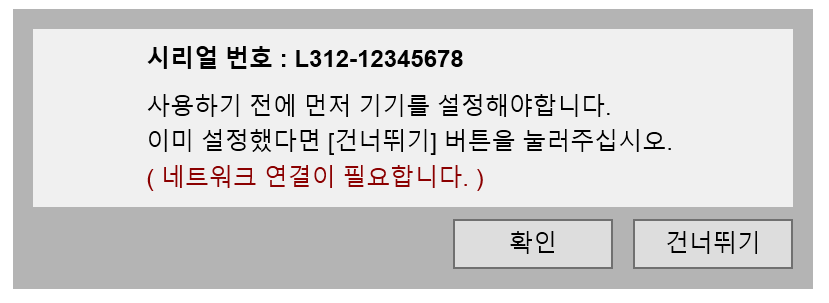

¶ 3) 프로그램 시리얼 번호
설치 후 기계 시리얼 번호가 인식되고 서버에 저장된 보정값이 자동으로 호출되어 설정됩니다.
- [확인] 버튼을 누르면 자동 설정을 시작하고 완료 후 자동으로 재연결 합니다.
-건너뛰기 버튼을 눌러 이 프로세스를 건너뛰면 설정값이 자동으로 설정되지 않습니다.

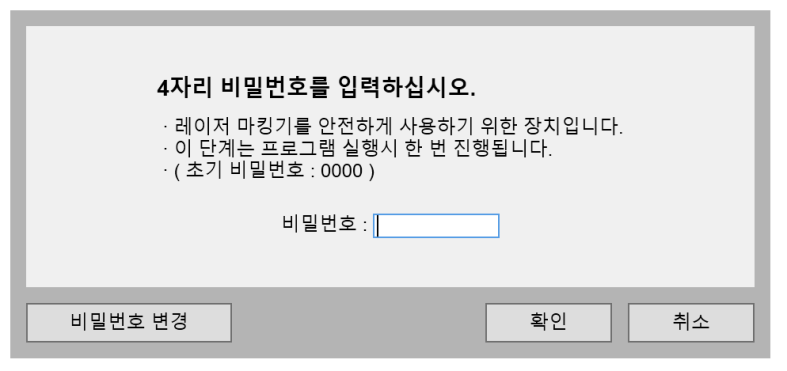

¶ 4) 프로그램 비밀번호
프로그램 비밀번호를 사용하여 관리자 외 사용을 금지 할 수 있습니다.
반드시 초기 비밀번호를 변경 하여 이용하시기 바랍니다.
프로그램 최초 비밀번호는 [0000] 입니다.
¶ 3. 드라이버 설치
프로그램 실행 시 자동으로 설치되나, 제대로 설치되지 않은 경우 수동으로 설치하는 방법입니다.

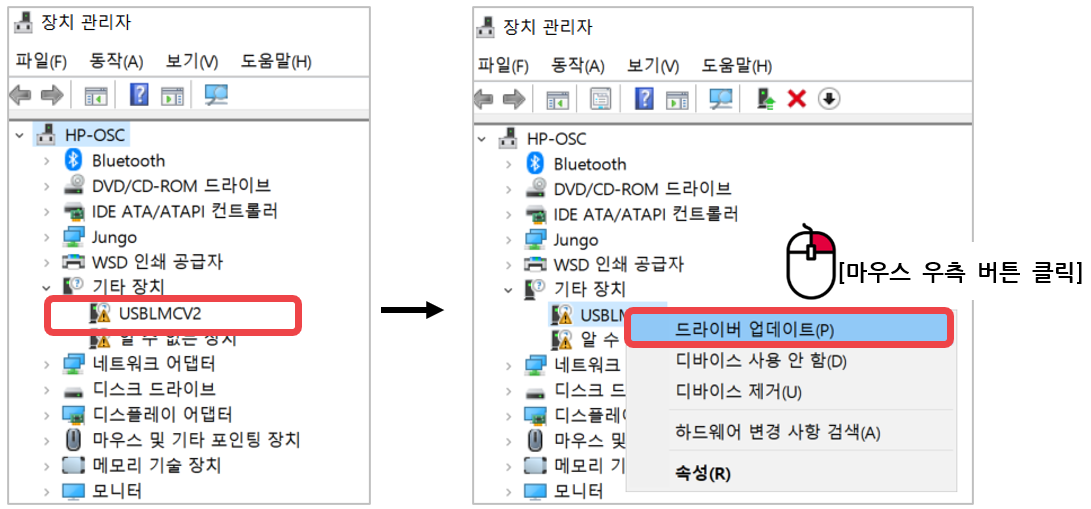

- 윈도우의 [장치관리자]를 실행합니다. 기타 장치의 [USBLMCV2]를 마우스 오른쪽 버튼으로 선택한 후, [드라이버 업데이트]를 선택합니다.
- 아래 순서대로 드라이버 설치를 진행합니다.

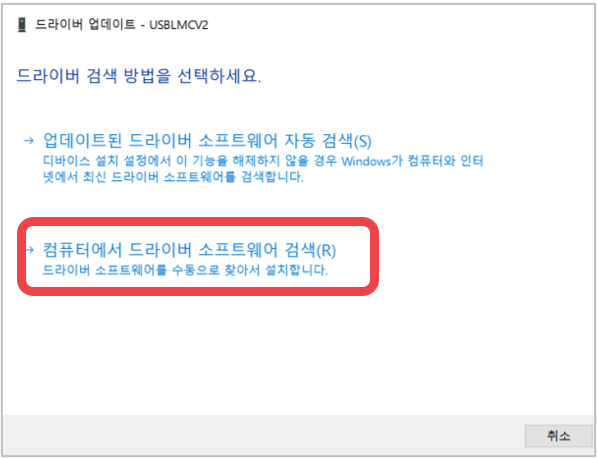

① [컴퓨터에서 드라이버 소프트웨어를 검색] 클릭.

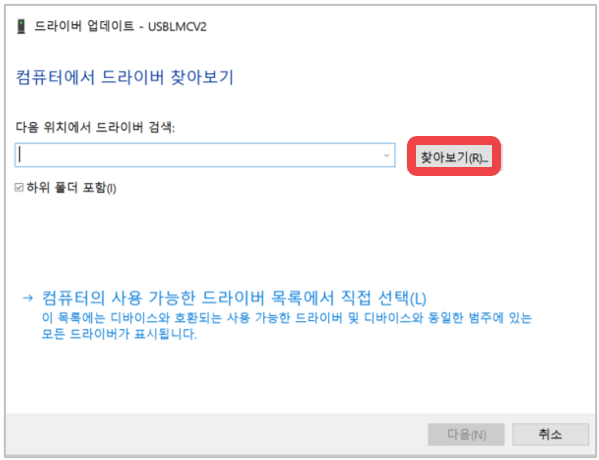

② [찾아보기] 클릭.

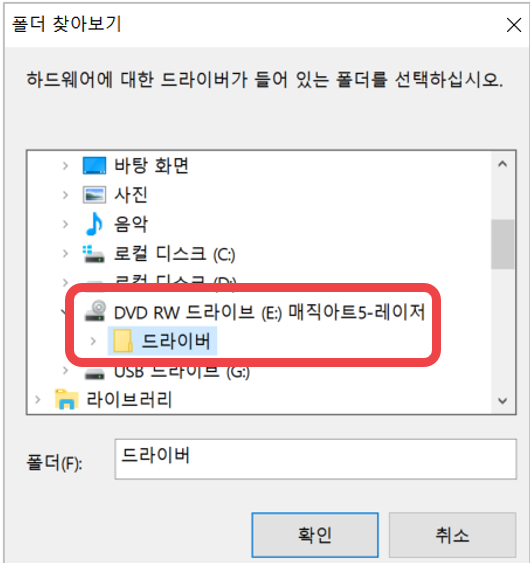

③ CD 파일에서 [드라이버]폴더 선택.

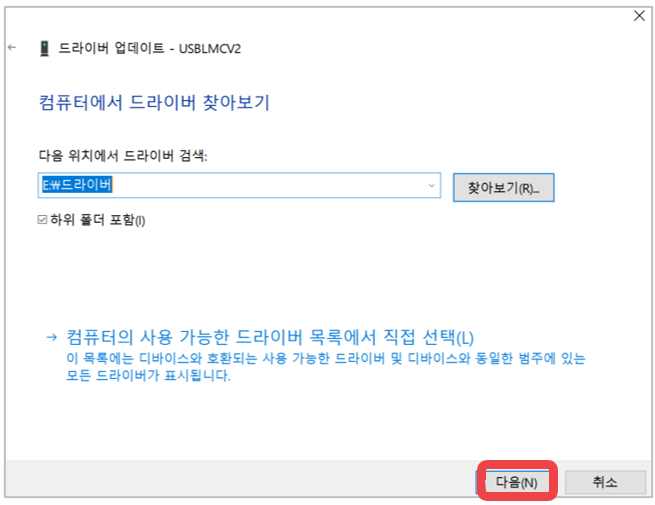

④ 드라이버 위치 추가 후, [다음] 클릭.

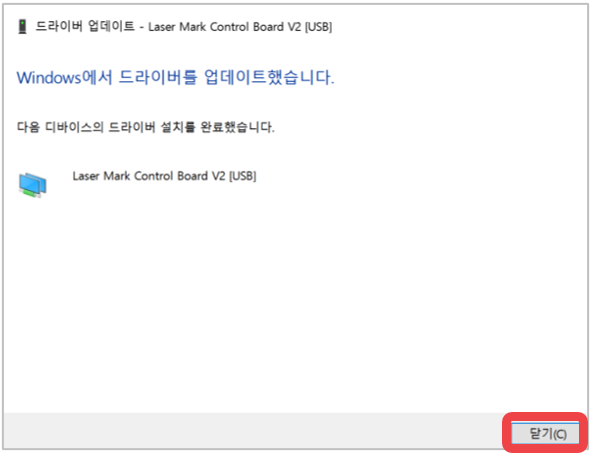

⑤ 닫기 버튼을 누릅니다.
¶ 4. 블로워 설치
※2A 이상인 집지기, 블로워 사용 시 기계가 고장 날 수 있습니다. 2A 이상인 제품은 연결하여 사용하지 마십시오.
※호스 밴드의 절단면이 날카로워 부상을 입을 수 있으니 주의하시기 바랍니다..
| 블로워 (LMC-200) |
 |
1EA | 분진·연기 배출용 |
| 블로워 호스(100Ø) (LMB-09-100) |
 |
2EA | 블로워 연결 호스(2.5M) |
| 호스밴드(4inch) (LMB-10-4) |
 |
3EA | 블로워 연결 호스 밴드 ※ 호스 밴드의 절단면이 날카로워 부상을 입을 수 있으니 주의하시기 바랍니다. |
| 흡입구 | 덕트 호스를 흡입구에 연결하여 제품 가공 시 발생하는 분진을 제거합니다. |
| 방출구 | 덕트 호스를 방출구에 연결하여 제품 가공 시 발생하는 분진을 제거합니다. |
| 전원 스위치 | 블로워 전원을 ON/OFF 합니다. |
| 전원 포트 | 블로워 전원을 연결합니다. |

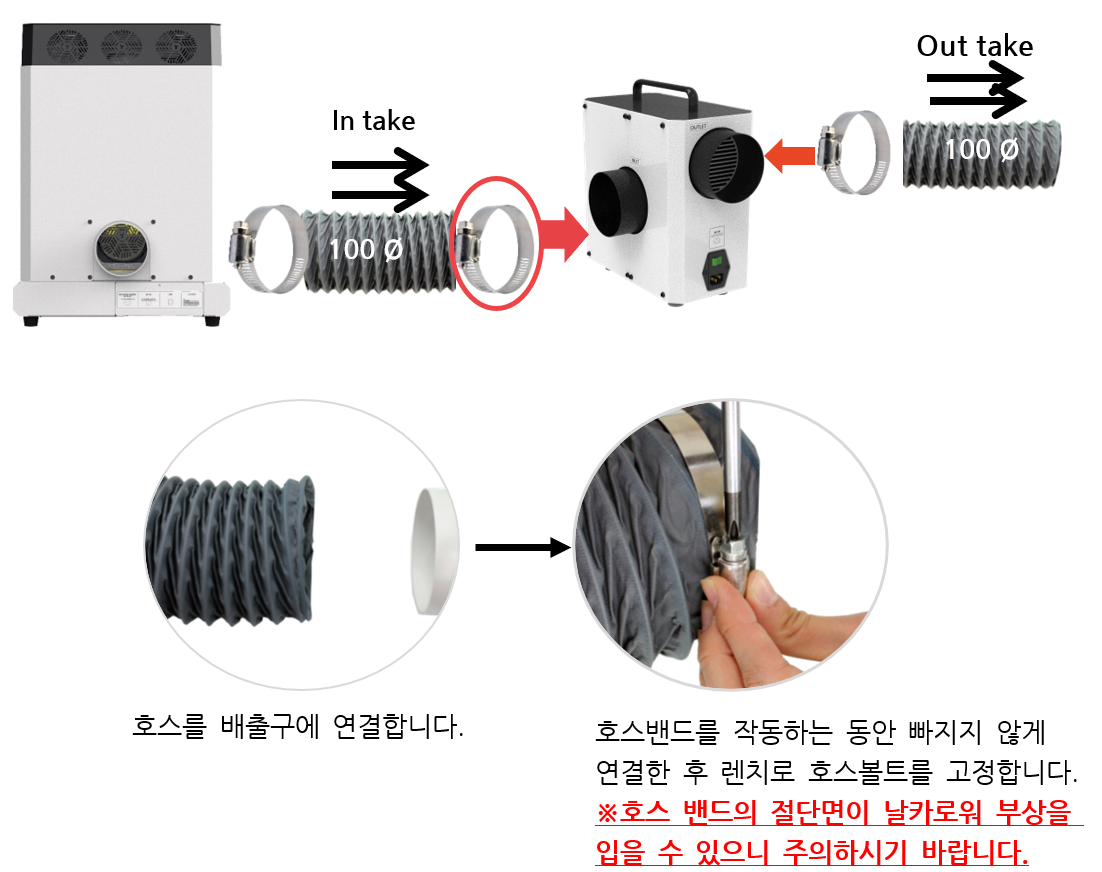

¶ 블로워 설치 순서
¶ 5. 보조 전원 장치 설치
※보조 전원 장치는 별도 구매품 입니다.
| 보조전원장치 |  |
1EA | 외부 블로워나 집진기의 암페어가 2암페어 이상인 경우에는 보조 전원 장치를 사용해야 합니다. |
| 케이블 |  |
2EA | 전원 공급 및 제품과 연결 |
2A 이상인 블로워나 집진기 사용 시 보조 전원 장치를 필수로 이용해야 합니다.
보조 전원 장치를 이용하지 않으면 기계가 고장 날 수 있습니다.

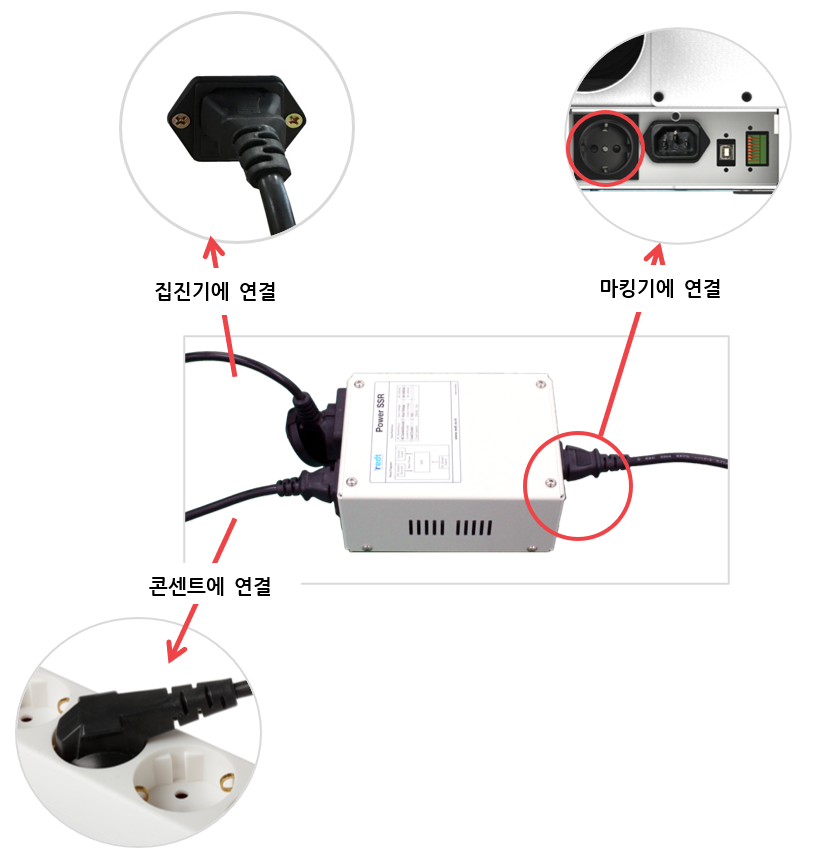

보조 전원 장치를 마킹기에 연결합니다. 제품 연결 시 도면을 참고하여 연결하시기 바랍니다.

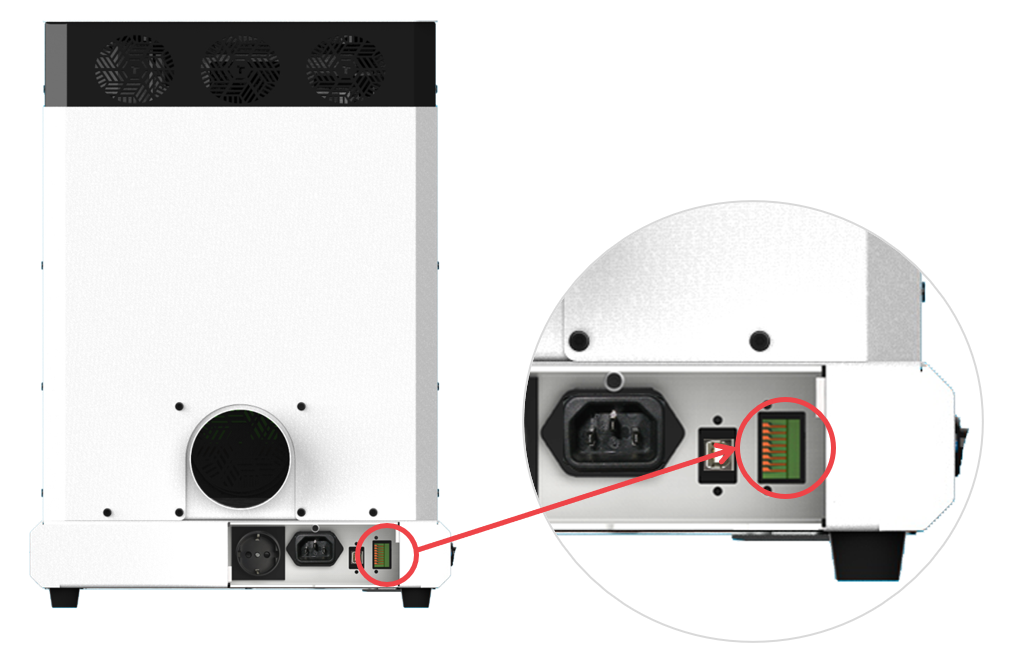

¶ 6. IO 포트 설치

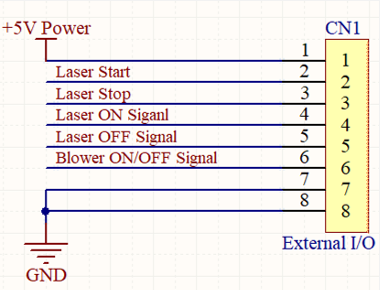

L3의 상태 신호 출력에 연동시켜 외부 장치를 작동시키고자 하는 경우 해당 상태를 출력하는 OUT 포트에 연결된 신호선을 외부 장치에 연결하고, 외부 장치의 상태 신호에 의해 L3를 작동시키고자 하는 경우 L3의 작동과 연동되는 IN 포트에 외부 장치의 신호선을 연결하면 되며, 각 IO 포트의 기능은 아래 표와 도면을 통해서 파악할 수 있습니다
| Power | +5V Power | 외부 장치와 연결에 필요한 +5V전원 |
| Output | Laser Start | 외부장치에서 +5V(HIGH)신호 출력시, 레이저 마킹이 자동 시작 |
| Output | Laser Stop | 외부장치에서 +5V(HIGH)신호 출력시, 레이저 마킹이 즉시 중단 |
| Input | Laser ON Signal | 레이지 마킹이 시작되면 외부장치에 +5V (HIGH) 신호가 입력됨 |
| Input | Laser OFF Signal | 레이지 마킹이 종료되면 외부장치에 +5V (HIGH) 신호가 입력됨 |
| Input | Blower On/Off Signal | 집진기가 ON일 때 +5V (HIGH), OFF일때 GND(LOW) 신호가 외부장치에 입력됨 |
| Power | GND | 외부장치와 연결이 필요한 GND 전원 |
**IN: 기계가 받아들이는 신호
¶ 7. 기타 장치 설치
※[외부장치] - 블로워 전원 포트 : 220V/2A
※2A 이상인 블로워나 집진기 사용 시 보조 전원 장치를 필수로 이용해야 합니다.

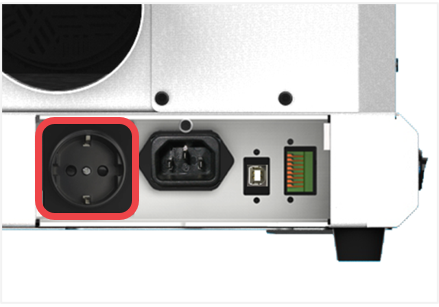

1. L3 후면부에 외부장치 전원을(블로워 전원 포트) 연결합니다.

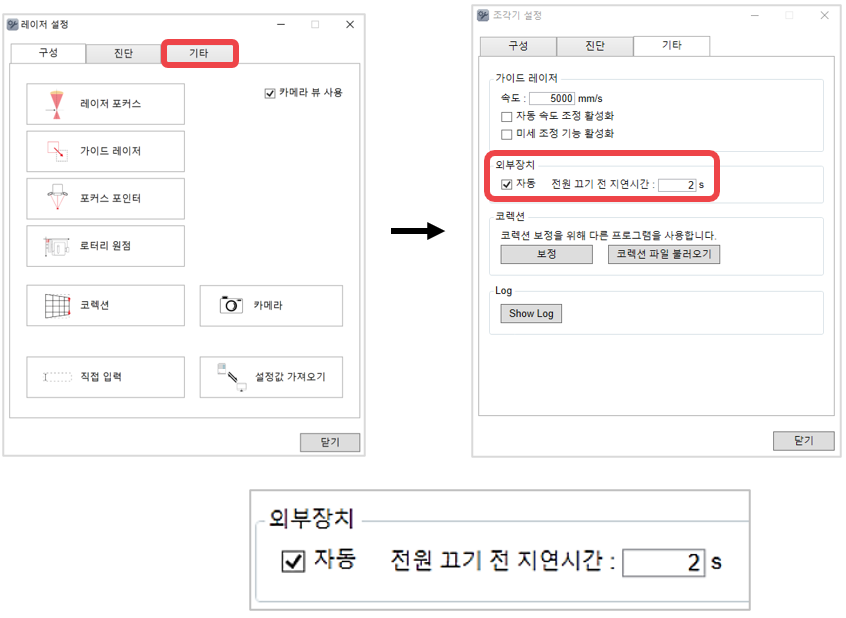

2. 레이저 설정의 [기타] 탭을 클릭합니다.
| 자동 | [자동] 체크박스를 선택하면 L3 작동 중에 외부 장치가 자동으로 ON/OFF 합니다. [자동] 체크박스를 선택하지 않으면 외부 장치 자동 제어 기능이 비활성화 됩니다. |
| 전원 끄기 전 지연시간 | [전원 끄기 전 지연시간]의 설정 시간만큼 지연된 후 외부장치는 자동으로 전원이 꺼집니다. |
¶ 8. 포트 커버 설치
※포트 커버는 별도 구매품 입니다.
| 포트 커버 (CP-253) |
 |
1EA | 뒷면 포트 커버 |
| 사각 자석 |  |
2EA | 포트 커버 고정 자석 |
| 볼트 (M3x8mm) |
 |
3EA | 자석 고정 볼트 |

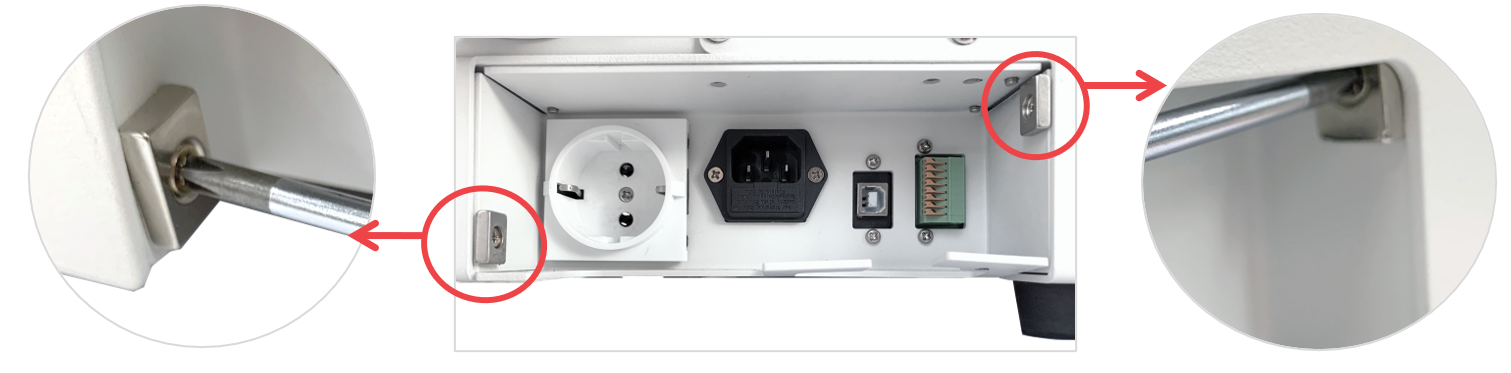

- 마킹기 뒷면에 포트 커버를 부착할 수 있게 자석을 조립합니다.
- 포트 연결부 쪽 자석 고정부에 사각 자석을 볼트로 고정합니다.

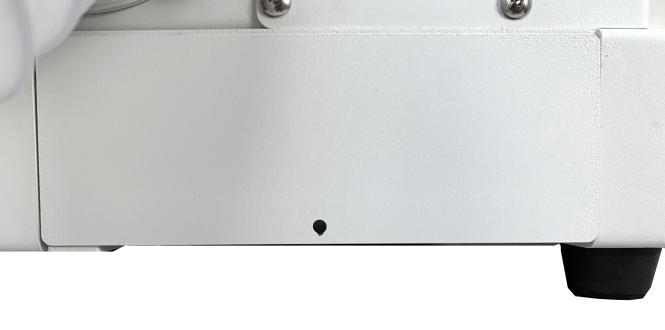

- 자석에 포트커버를 부착합니다.
¶ 9. 마킹기 동작
마킹기의 전원을 켜면 마킹기는 다음과 같은 순서로 자기 진단을 실행하며 이상이 없으면 확인음과 함께 대기상태로 들어갑니다
¶ 1) 전원 ON시 자가진단 순서
- 센서에 감지되어 있는 축이 있다면 감지영역에서 이탈되도록 이동
- 커버 센서 확인
- Z축 센서 확인 및 원점 복귀
- 원점 복귀
- 확인음 및 대기
¶ 2) 마킹 순서
1. 마킹기 전원을 켭니다.
_※ 파워스위치를 켰을 때 전원이 들어오지 않으면 비상정지 스위치를 확인하십시오.
2. 프로그램을 실행하여 기계와 연결합니다. 연결이 완료되면 초기화 동작 후 커버가 자동으로 열립니다.
3. 마킹할 소재를 작업영역에 놓습니다.
버튼을 눌러 포커스 레이저의 포커스를 맞춥니다.
※오토포커스 사용 시에도 레이저 포커스를 맞춰야 합니다.

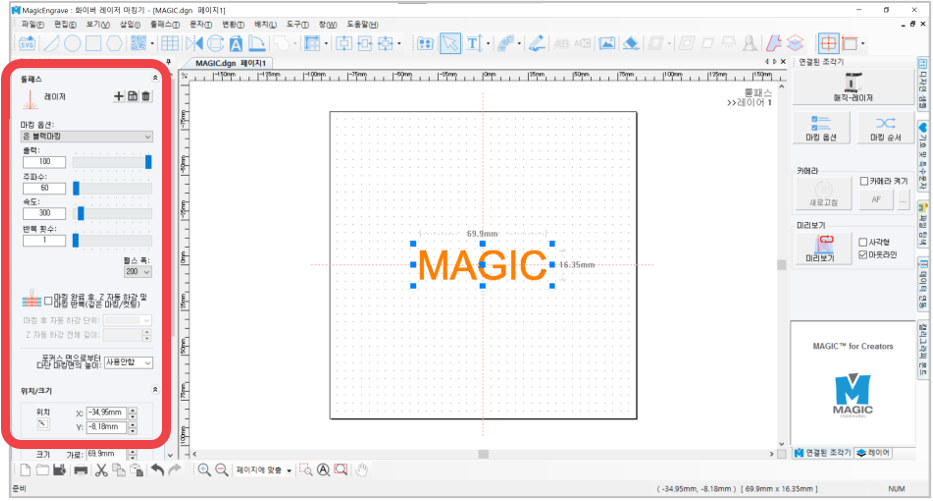

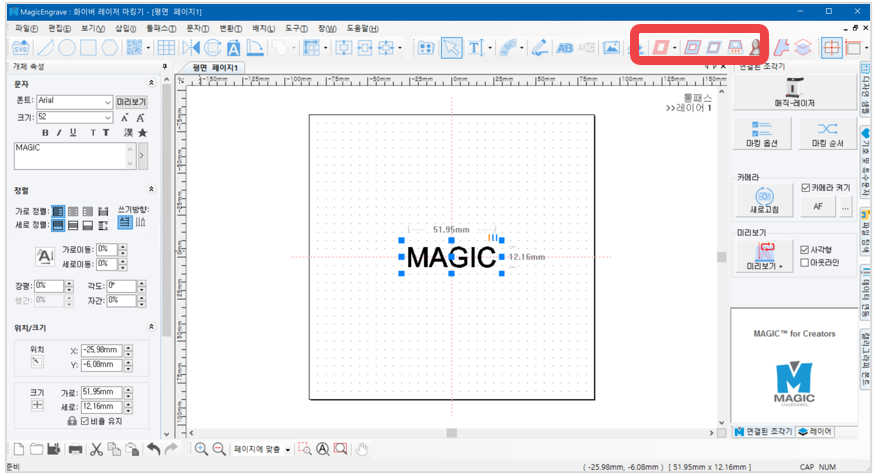

5. 마킹할 디자인을 도안 후 툴패스를 선택합니다.
- 레이저 옵션을 선택합니다.

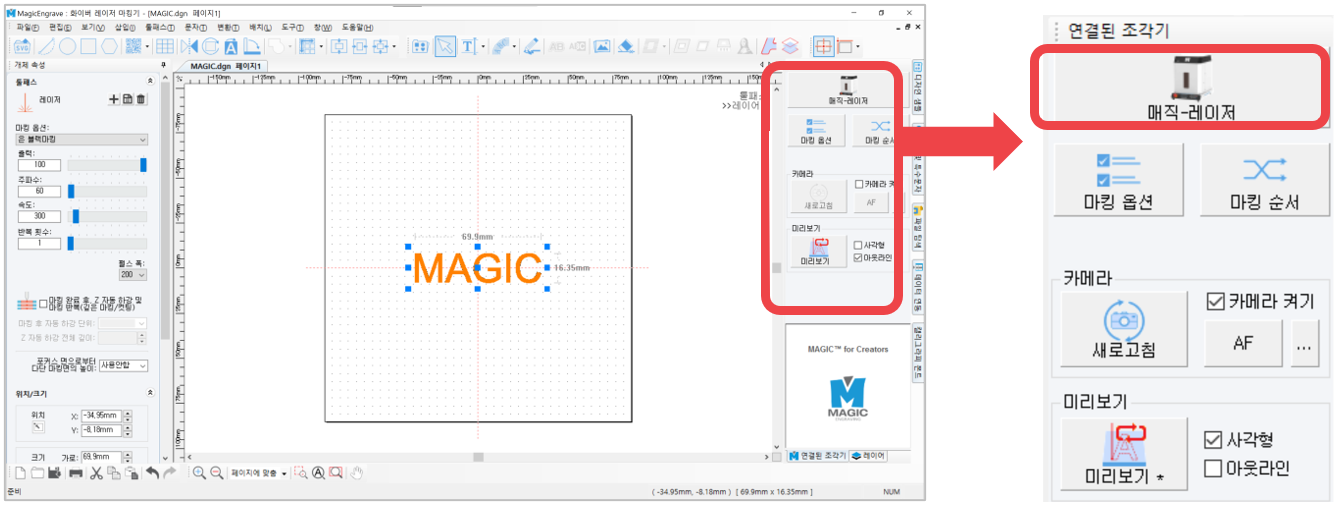

- [매직-레이저]버튼을 눌러 마킹데이터를 전송합니다.

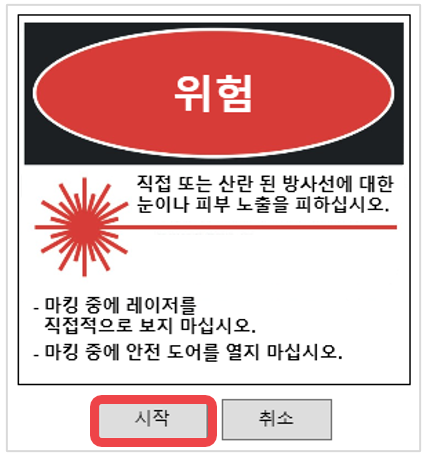

- [시작] 버튼을 누르거나 마킹기의
버튼을 길게(2초 이상) 눌러 마킹을 시작합니다.
