¶ 목차
- 1. 제품 E7 상세 설명
- 2. 클램프 팬던트 클램프, 로터리 클램프, 심압대, 컷팅 클램프
- 3. 키패드
- 4. 메뉴
- 5. 디스플레이 대기 모드, 이동 모드, 조각 모드, 일시 정지
- 6. 상태 표시등
- 7. 공구 교환
- 8. 텐션
- 9. 스핀들 벨트 교환

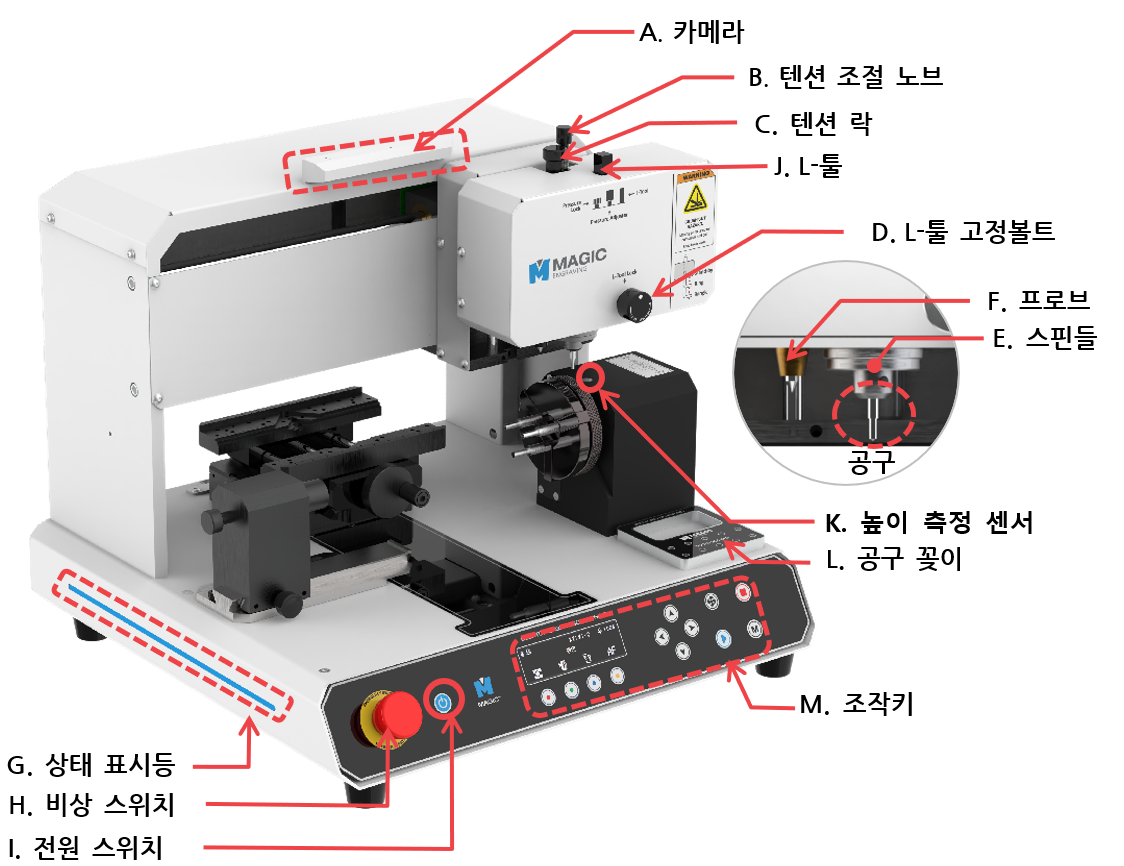

¶ 1. 제품
헤드가 움직일 때 손이나 신체 일부를 기계 내부에 넣지 마십시오.
| A | 카메라 | 조각영역 촬영 카메라 |
| B | 텐션 조절 노브 | 공구의 누르는 압력을 조절합니다. |
| C | 텐션 락 | 텐션을 고정/해제 합니다. |
| D | L-툴 고정볼트 | L-툴을 고정하거나 조절할 때 이용합니다. |
| E | 스핀들 | 조각 공구를 고정합니다. |
| F | 프로브(탐침봉) | 조각 소재의 높이를 측정합니다. |
| G | 상태 표시등 | 상태 표시등 점멸간격을 통해 기기의 상태를 파악할 수 있음 |
| H | 비상 스위치 | 비상 정지 스위치 |
| I | 전원 스위치 | 전원 버튼 |
| J | L-툴 | 반지, 뱅글 내경 조각 시 이용하는 팁을 고정합니다. |
| K | 높이 측정 센서 | 공구 길이 자동 측정 센서 |
| L | 공구 꽂이 | 공구 보관 |
| M | 조작키 | 매직-E7를 조작하는 버튼입니다. |

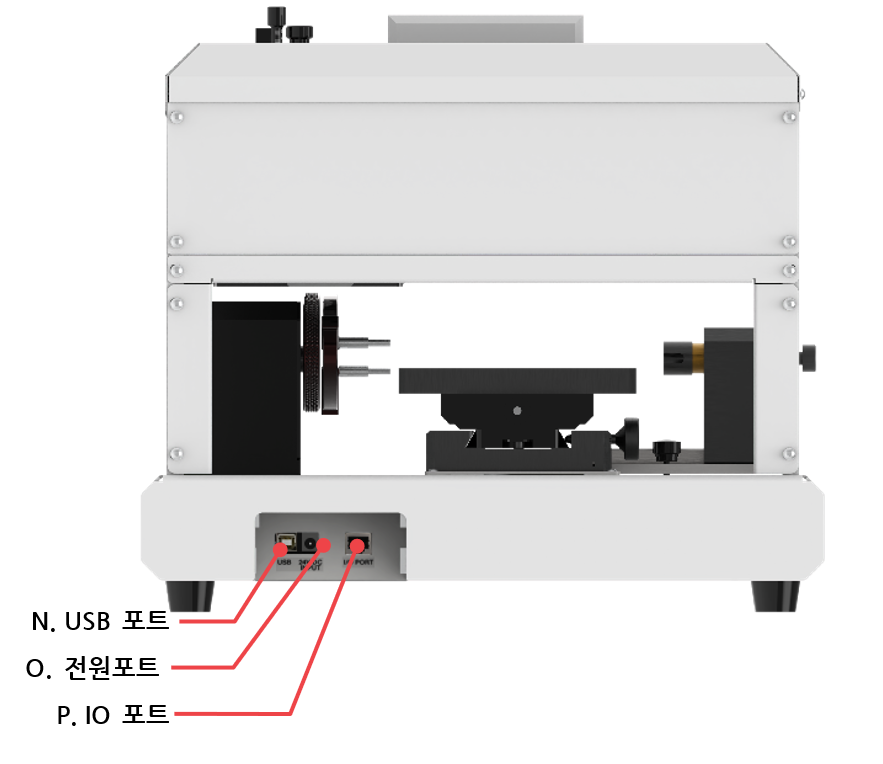

| N | USB 타입포트 | 컴퓨터와 연결되는 USB케이블을 연결합니다 |
| O | 전원포트 | 전원주입 아답터를 연결하여 매직-E7에 전력를 공급합니다. ※접지선이 되어있는 콘센트에 제공된 전원케이블을 사용할 것. 만약 접지 콘센트가 아닐 경우 별도로 기계 바디와 접지해주십시오. |
| P | IO 포트 | 외부 입출력 포트로, 외부 장치를 제어합니다. IO포트에 집진기를 연결하면 집진기의 전원을 제어할 수 있습니다. |
¶ 2. 클램프

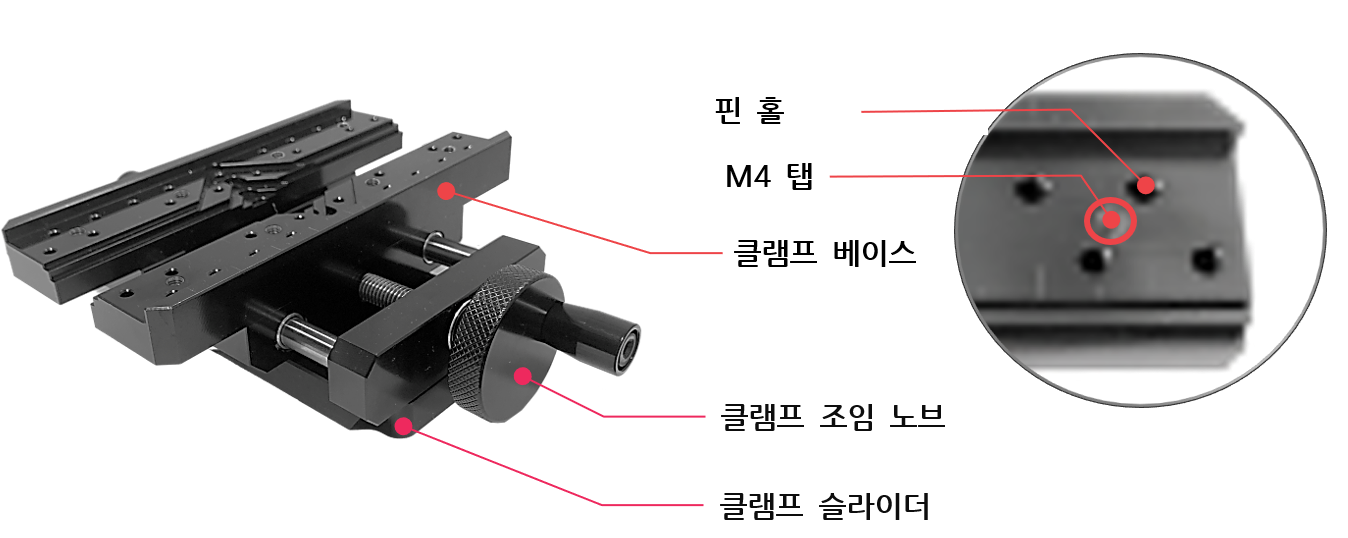

¶ 1) 팬던트 클램프
클램프를 용도에 따라 클램프를 쉽고 빠르게 교체할 수 있습니다.
또한 다양한 목적의 클램프를 사용할 수 있어 각인하고자 하는 소재의 크기와 형상에 맞는 편리한 사용 환경을 구성할 수 있습니다.
¶ 소재 고정 방법

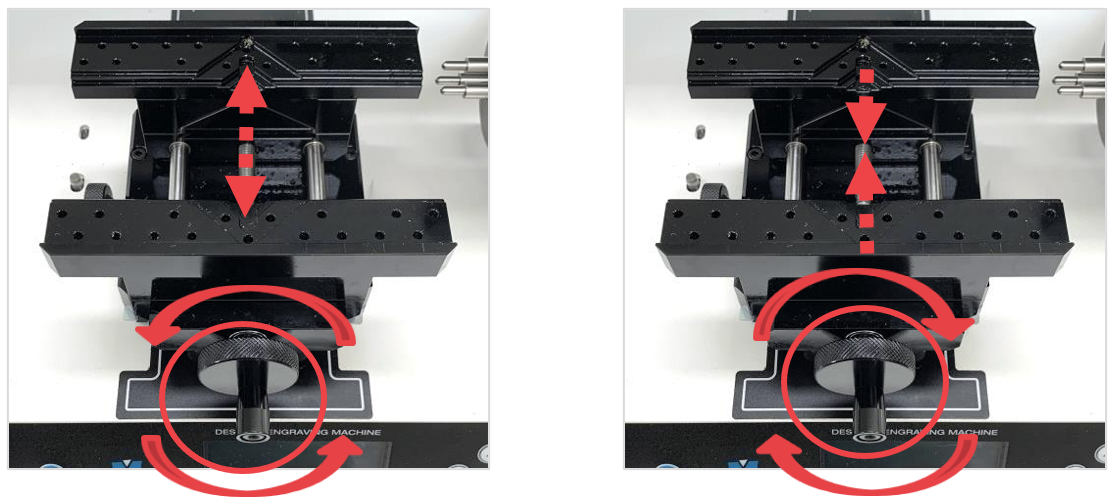

클램프 조임 노브를 시계 반대 방향으로 돌리면 클램프 간격이 넓어집니다. 시계 방향으로 돌리면 클램프가 조여집니다.
클램프 조임 노브를 돌려 고정할 경우 소재에 자국이 남을 수 있습니다.

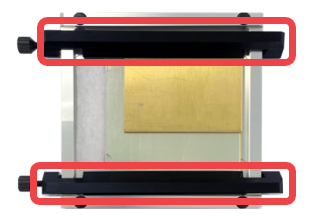

¶ 클램프 눈금
클램프 눈금을 보고 조각 소재를 쉽게 고정하고 조각영역을 확인 할 수 있습니다.

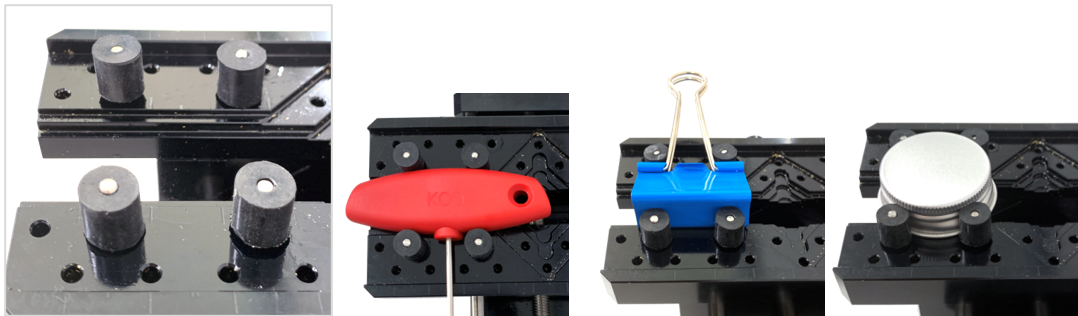

¶ 핀 사용 방법
클램프 핀 홀에 핀을 고정합니다. 클램프 핀 홀에 핀을 꽂아 굴곡진 소재를 쉽게 고정할 수 있습니다.

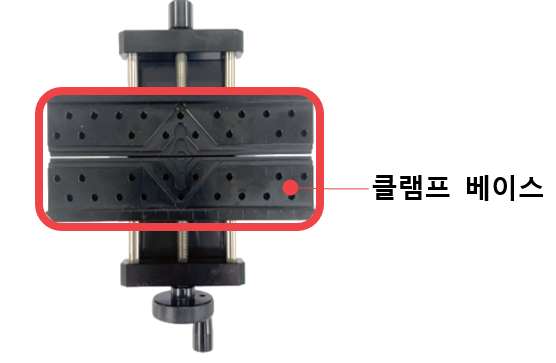

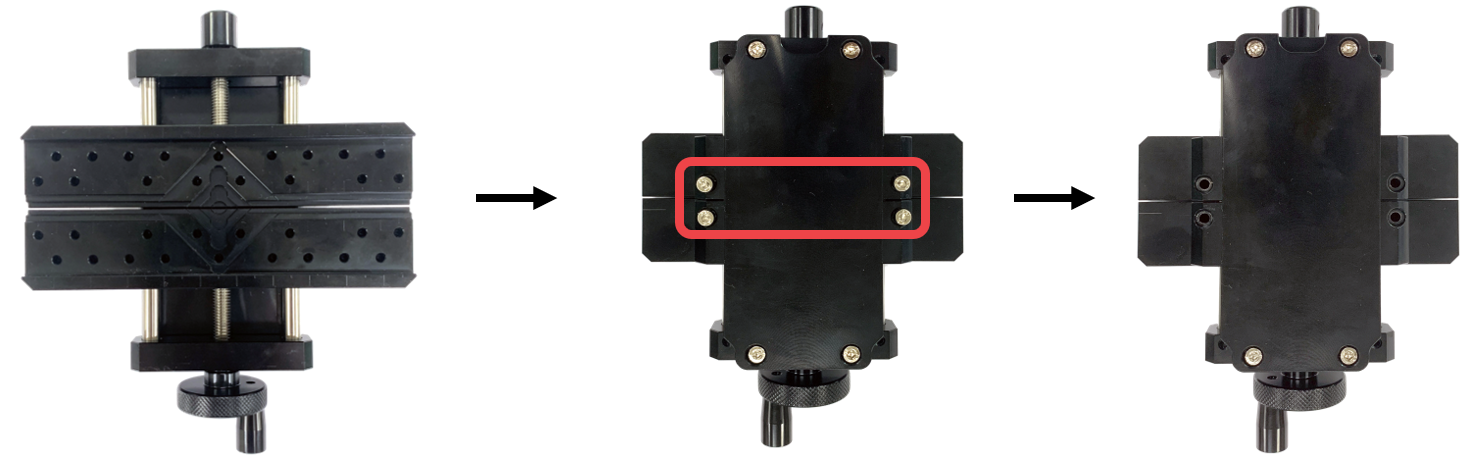

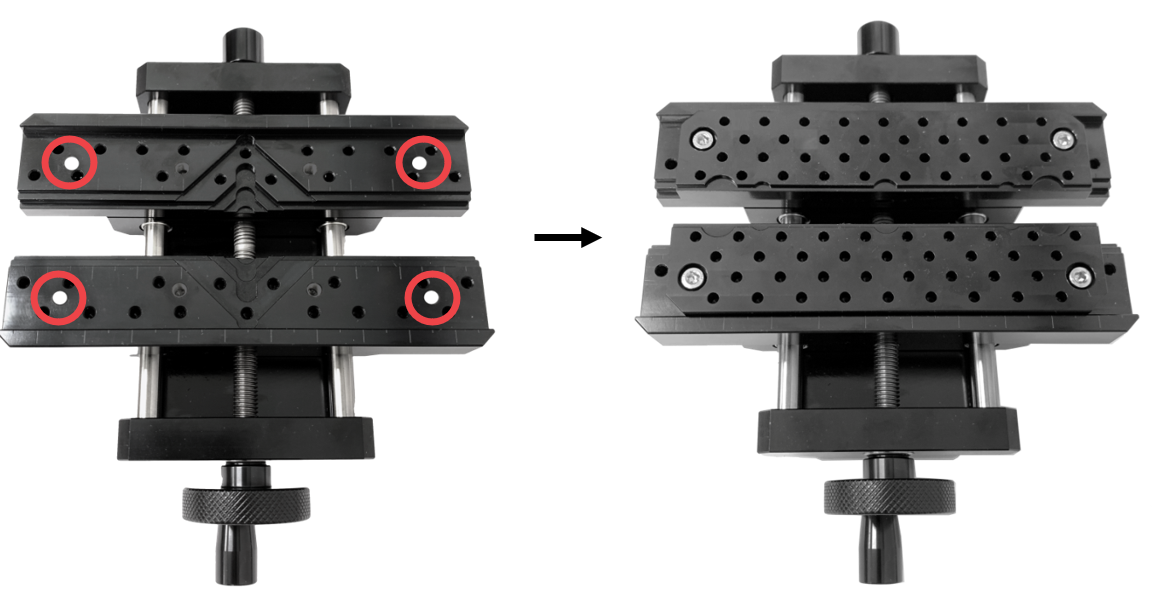

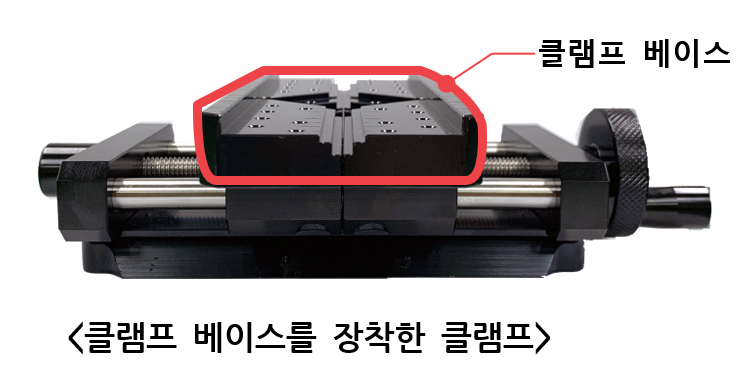

¶ 클램프 베이스 제거 방법
소재 두께나 클램프 종류에 따라 클램프 베이스를 제거해 사용할 수 있습니다.

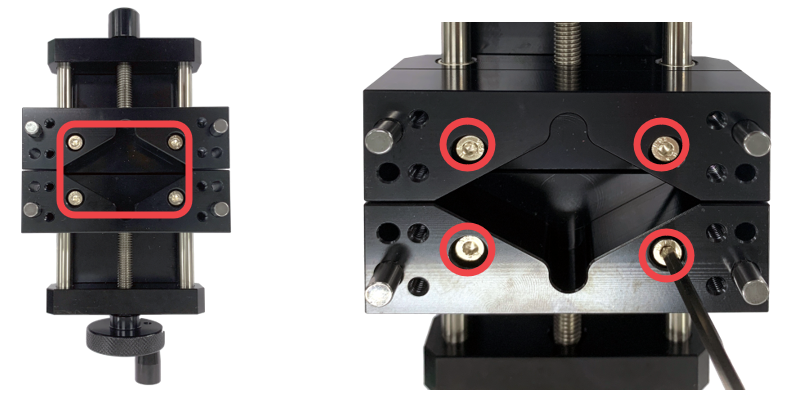

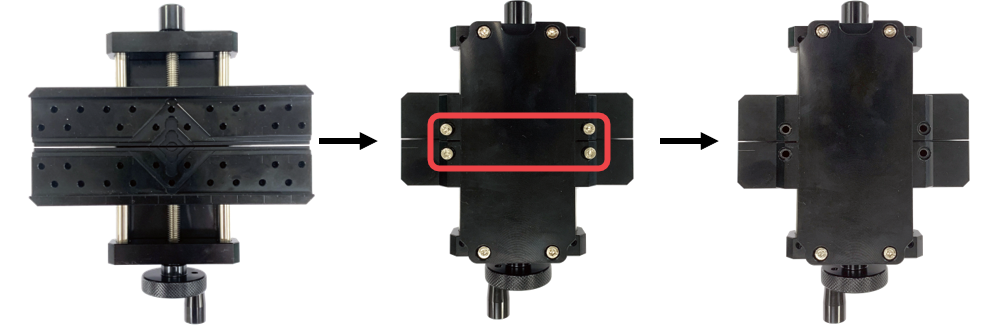

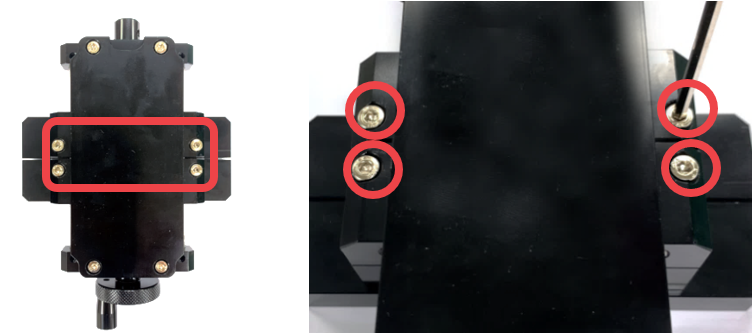

- 클램프를 뒤집은 후 3mm L렌치를 사용하여 볼트(M4x20mm)를 풀어줍니다.
- 클램프를 돌려서 [클램프 베이스]를 빼냅니다.

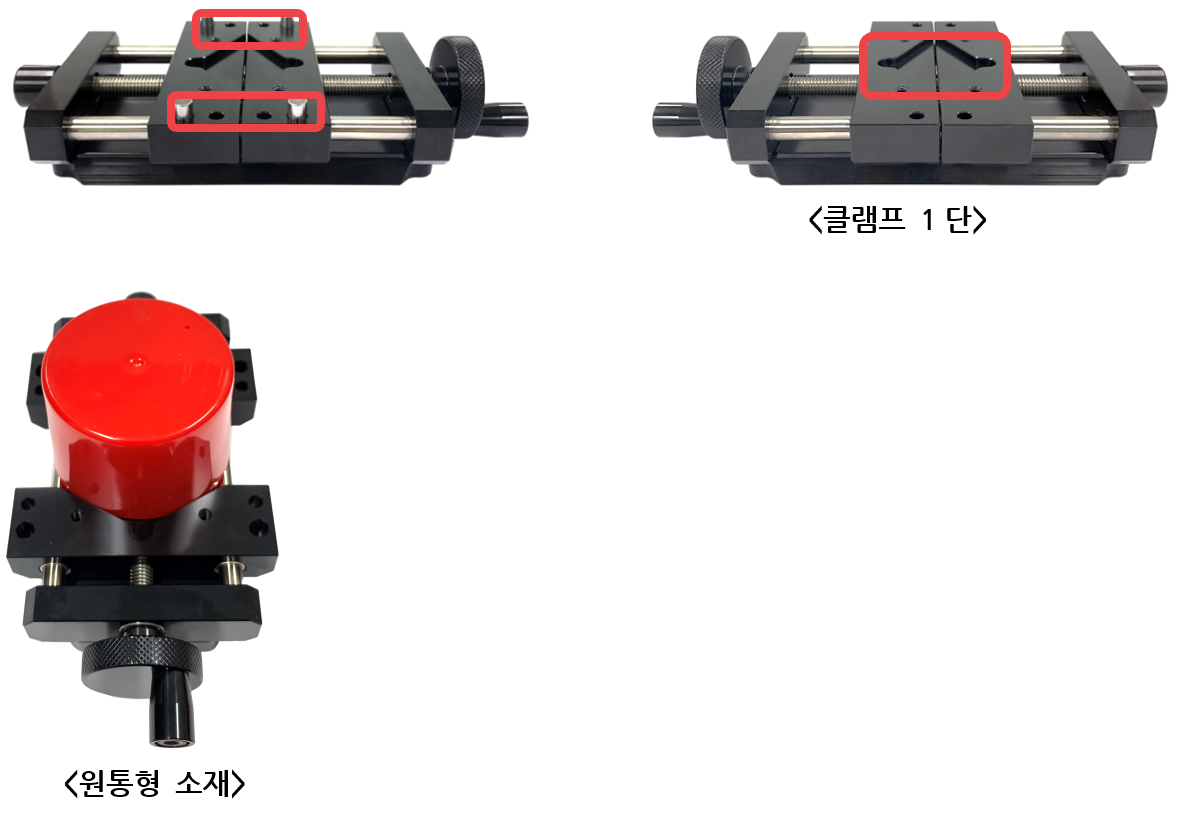

- 클램프 베이스 고정용 핀을 빼고 클램프 1단 V홈에 소재를 고정해 사용합니다.

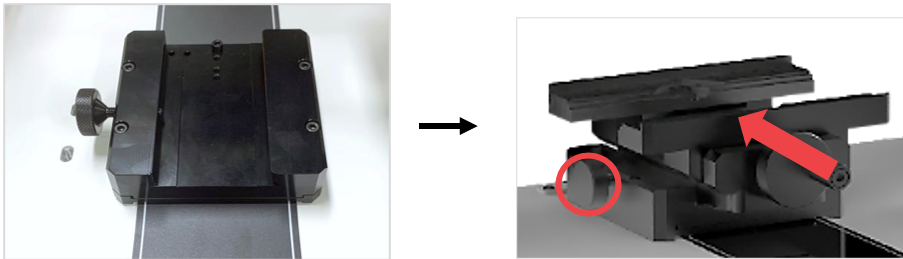

¶ 높이조절 클램프
소재의 두께나 클램프 종류에 따라 높이 조절 클램프를 사용하여 높이를 조정할 수 있습니다.
| 높이 조절 클램프 clamp (CP-252) |
 |
1EA | 클램프 높이 조절용 클램프 |

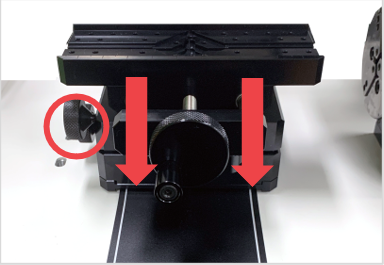

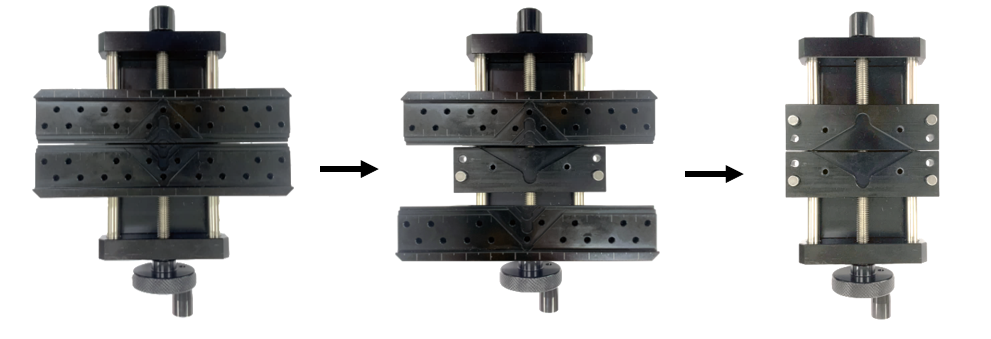

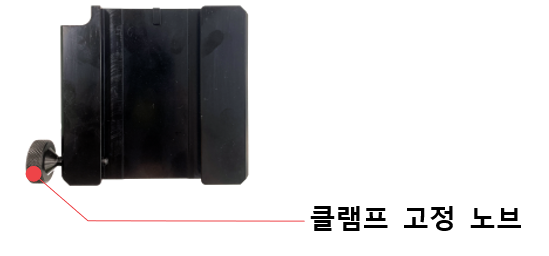

- 높이조절 클램프의 고정 노브를 돌려 클램프를 빼냅니다.
- 클램프 고정 노브를 돌려 높이조절 클램프를 빼냅니다.
- 클램프를 삽입하고 클램프 고정 노브를 돌려 클램프를 고정합니다.

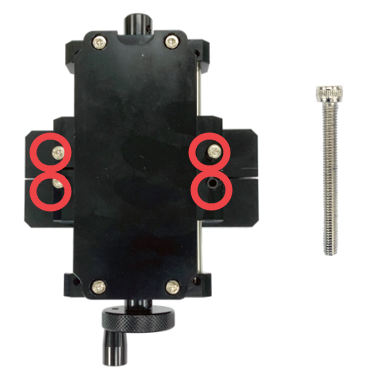

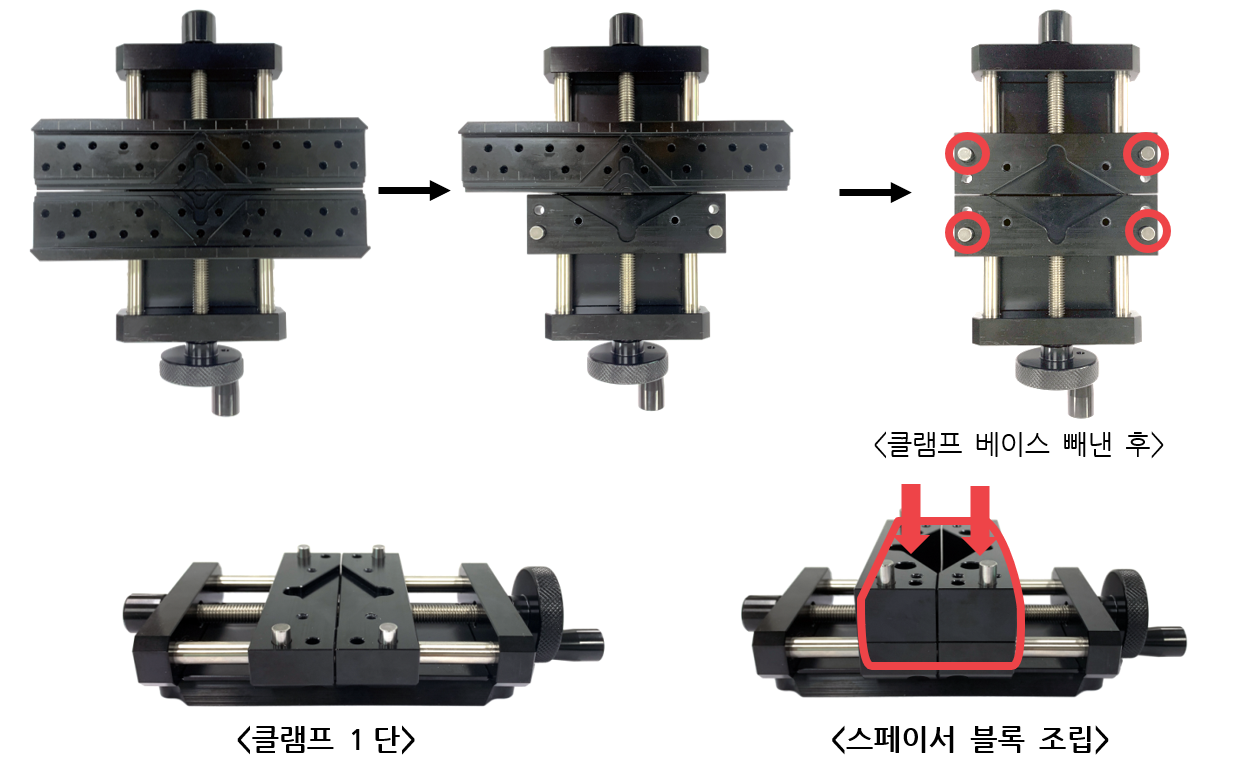

¶ 클램프 높이 조절 방법
소재 두께나 클램프 종류에 따라 클램프 높이를 조절할 수 있습니다.
| 스페이서 블록 (CP-250S) |
 |
1EA | 클램프 높이 조절용 부품 ※옵션(별도 구매품) |

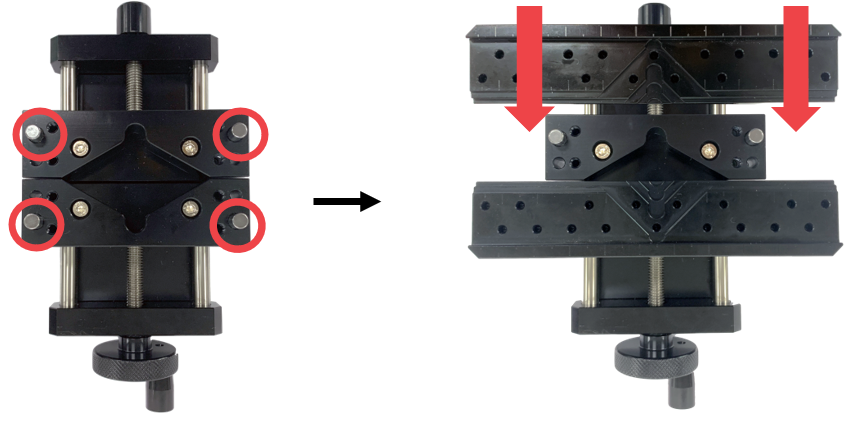

- 클램프 고정 노브를 돌려 클램프를 빼냅니다.
- 클램프를 뒤집어 볼트(M4x20mm)를 3mm L-렌치로 분리합니다.
- 클램프 베이스를 빼내고 핀에 스페이서 블록을 조립합니다.

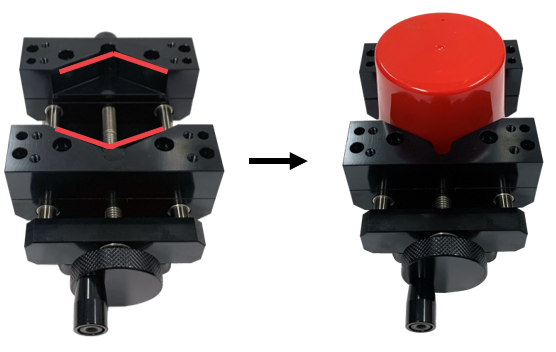

※스페이서 블록 조립 후 V홈에 원통형 소재를 고정할 수 있습니다.
- 3mm L-렌치를 사용하여 스페이서 블록 고정 볼트(M4x20mm)로 스페이서 블록을 고정합니다.
- 스페이서 블록에 핀을 고정하고, [클램프 베이스]를 조립합니다.

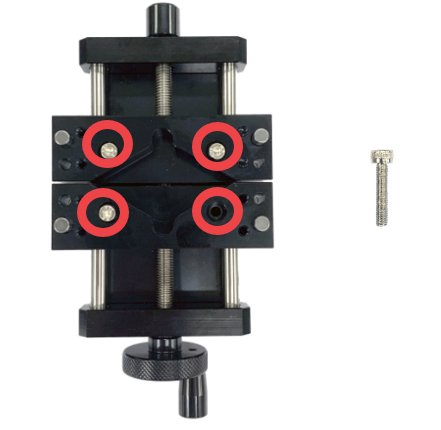

- 클램프를 뒤집어서 3mm L렌치를 사용해 클램프 고정 볼트(M4x40mm)로 [클램프 베이스]를 고정합니다.
※ 스페이서 블록을 조립/분리할 때는 고정하는 볼트 종류에 유의하십시오.
 |
 |
| 스페이서 블록 고정 볼트- M4x20mm | 클램프 베이스 고정 볼트- M4x40mm |
¶ 팬던트 클램프 지그류(별도 구매품)
¶ 1) 핀지그(CP-80)
| 핀 지그 (CP-80) |
 |
1SET | 소재 고정 지그 |
| 핀 (CP-172) |
 |
5EA | 소재 고정 핀 |
| 렌치 볼트 (M4x6) |
 |
5EA | 클램프 고정용 볼트 |
| L렌치(3mm) (CP-L30) |
 |
1EA | 볼트 고정/교환용 공구 |
¶ 2) 수저 클램프(CP-83)
| 수저 클램프 (CP-83) |
 |
1SET | 수저 고정용 클램프 |
¶ 3) 시계 지그(CP-84)
| 시계 지그 (CP-84) |
 |
1SET | 시계 고정용 지그 |
| 렌치 볼트 |  |
5EA | 지그 고정용 볼트 |
| L렌치(3mm) (CP-L30) |
|
1EA | 볼트 고정/교환용 공구 |
¶ 4) 팔찌 지그(CP-85)
| 팔찌 지그 (CP-85) |
 |
1SET | 팔찌 고정용 지그 |
| 핀 |  |
4EA | 지그 고정용 핀 |
¶ 5) 바목걸이 지그(CP-166)
| 바목걸이 지그 (CP-166) |
 |
1SET | 세로 폭이 2~3mm 정도의 좁은 팬던트 고정용 지그 |
| 핀 | |
4EA | 지그 고정용 핀 |
※ 바목걸이, 팬던트 등을 고정 시 이탈 가능성이 있으니 아답터 중앙을 누른 상태에서 손가락이 끼지 않게 주의해서 고정하시기 바랍니다.
¶ 6) 브릭 지그(CP-167)
| 브릭 지그 (CP-167) |
 |
1SET | 블록 고정용 지그 |
| 렌치 볼트 | |
4EA | 지그 고정용 볼트 |
| L렌치(3mm) (CP-L30) |
|
1EA | 볼트 고정/교환용 공구 |
¶ 7) 브릭 지그 (Shallow type) (CP-167S)
| 브릭 지그 (Shallow type) (CP-167S) |
|
1SET | 블록 고정용 지그 |
| 렌치 볼트 | |
5EA | 지그 고정용 볼트 |
| L렌치 | |
1EA | 지그 고정용 렌치 |
¶ 8) 곡면 팔찌 지그(CP-182)
| 곡면 팔찌 지그 (CP-182) |
 |
1SET | 굴곡진 소재 뒷면 고정용 지그 (곡면 형태 팬던트, 체인팔찌 등) |
| 핀 | |
4EA | 지그 고정용 핀 |

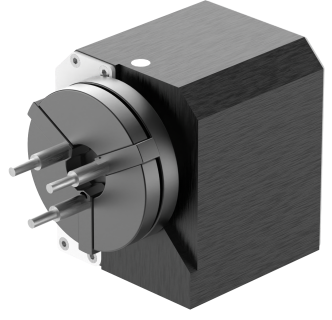

¶ 2) 로터리 클램프
로터리 버튼을 눌러 외경/내경 모드로 들어갑니다.
¶ 반지 외경 조각을 위한 고정법
반지가 척 핑거 턱에 걸리도록 끼운 후 척 핸들을 이용해 반지가 빠지거나 헛돌지 않도록 고정합니다.

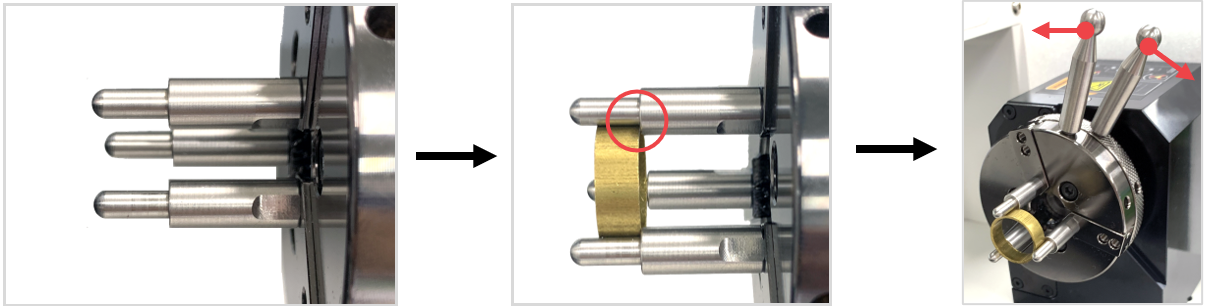

¶ 반지 내경 조각을 위한 고정법
회전 클램프의 척 핑거를 벌려 반지를 끼운 다음 척 핸들을 이용해 반지가 빠지거나 헛돌지 않도록 고정합니다.

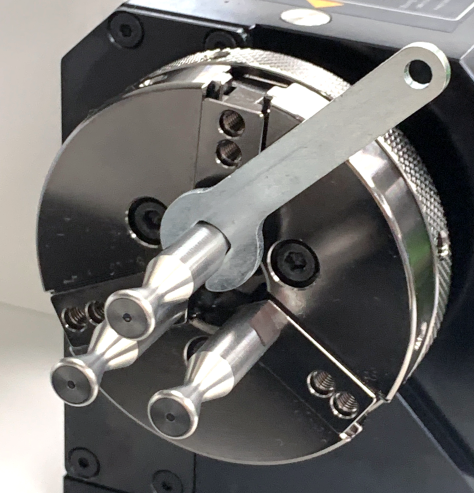

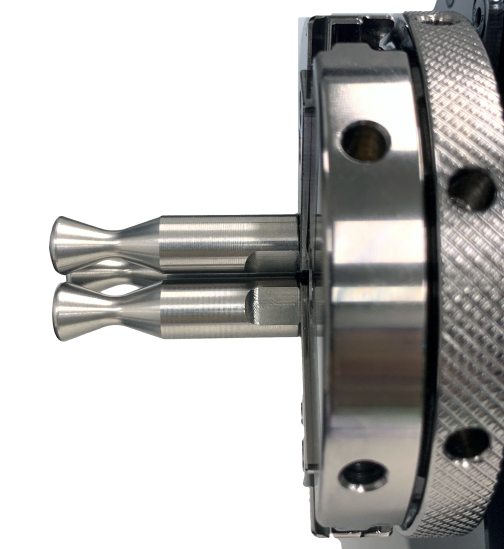

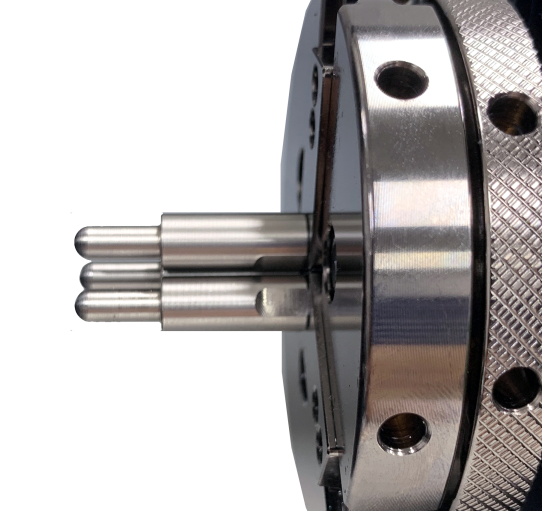

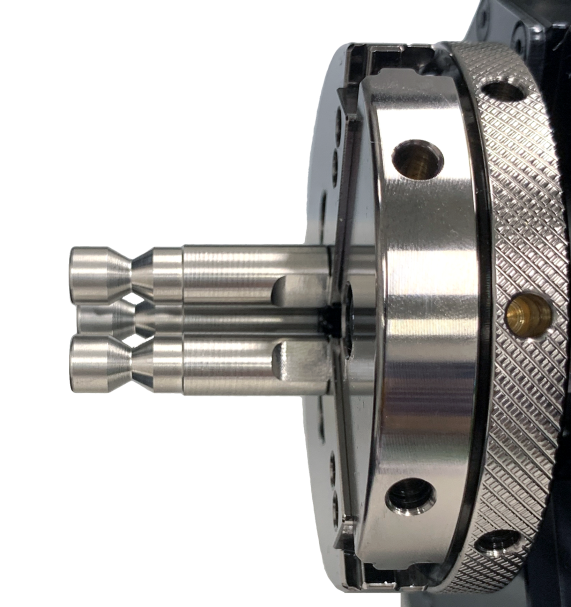

¶ 척 핑거 교환
척 핑거는 3가지 종류가 제공되며 반지의 모양에 따라 척 핑거를 적절히 이용하여 반지가 빠지거나 헛돌지 않도록 고정합니다.
반지의 굵기가 일정하지 않을 경우 서로 다른 크기의 척 핑거를 섞어 사용하여 고정할 수도 있습니다.
 |
 |
 |
| 플랫 척 핑거 | 라운드 척 핑거(넓은폭) | 라운드 척 핑거(좁은폭) ※별도 구매품 |
제품과 함께 제공된 척 핑거 스패너를 척 핑거 홈에 끼워 풀거나 고정합니다.
¶ 3) 심압대
※별도 구매품(펜 어댑터 포함)
-바닥면에서부터 중심축까지의 높이: 69 mm
-심압대 좌우 이동 거리: 109.5mm
| 심압대 (CP-251) |
 |
1EA | 펜 고정용 클램프 |
| 펜 어댑터 (CP-251P) |
 |
1EA | 심압대 부품 |
| 심압대 고정 볼트 (CP-251B) |
 |
1EA | 심압대 고정 볼트 |
| 핀 (6Øx25mm) |
 |
2EA | 심압대 고정용 핀 |

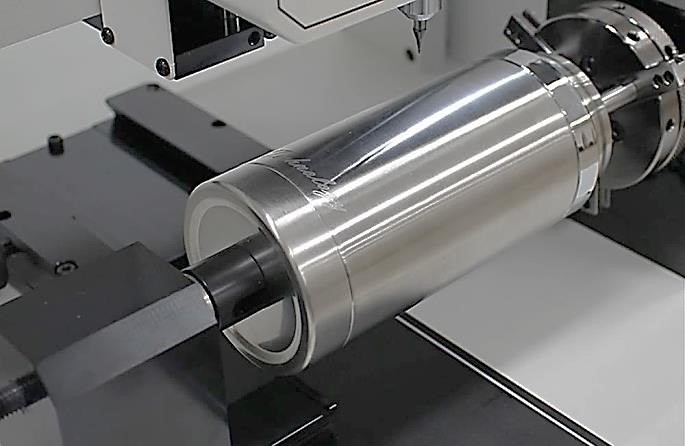

심압대는 긴 원통형 소재를 한쪽으로 기울지 않도록 단단히 고정하는 부품입니다.
심압대를 이용해 텀블러, 머그잔, 와인잔, 그리고 술잔과 같은 원통형 소재에 마킹할 수 있습니다.

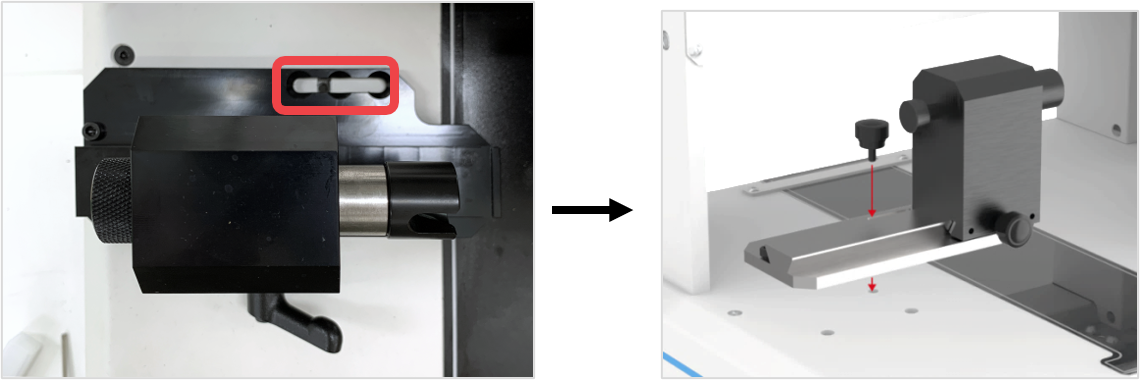

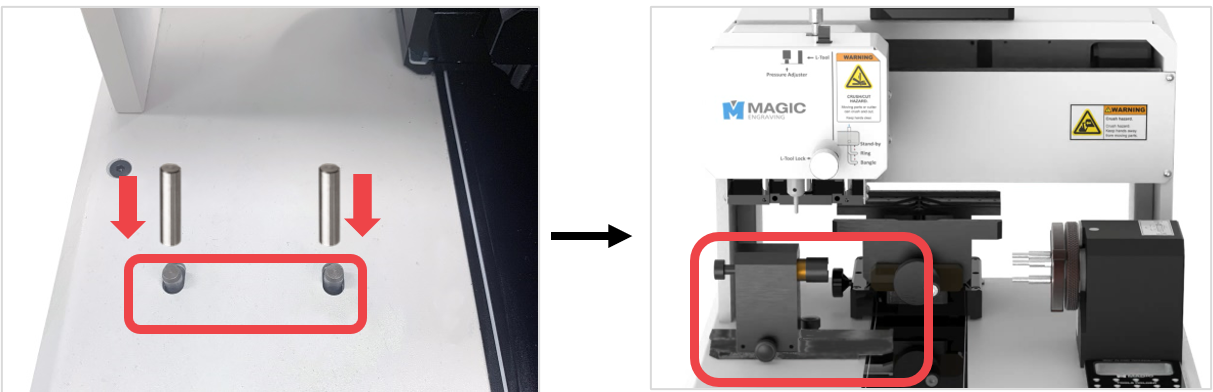

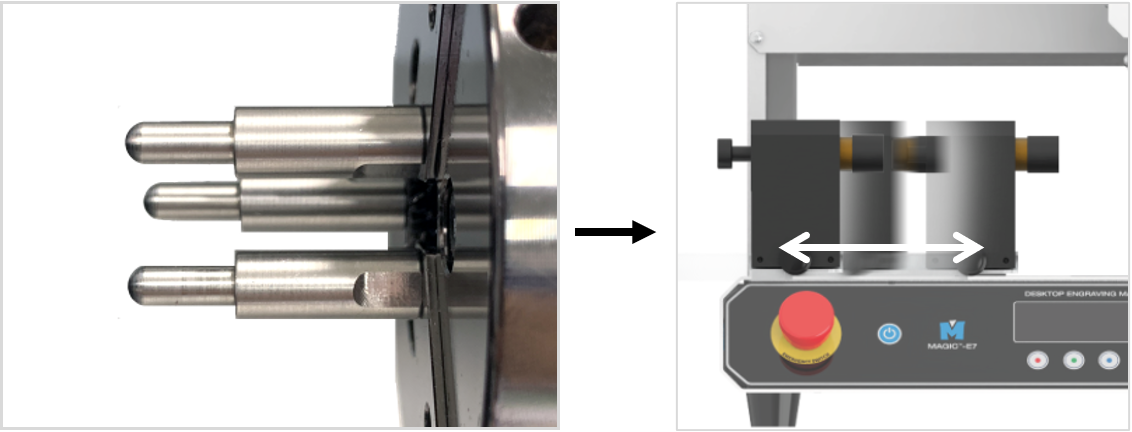

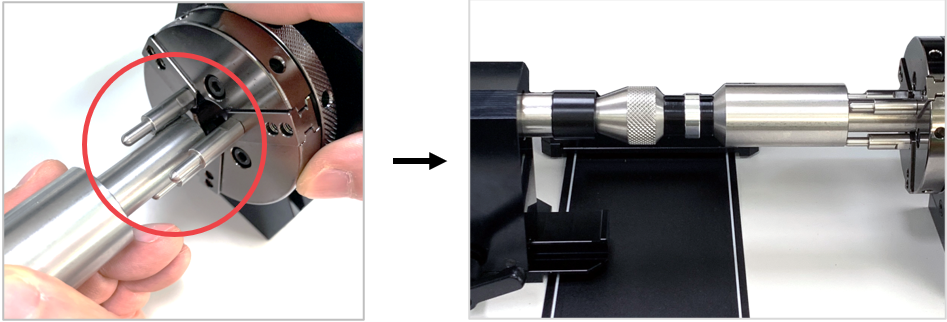

- 심압대를 6Ø핀으로 설치합니다.
2. 심압대를 심압대 고정 볼트로 고정합니다.

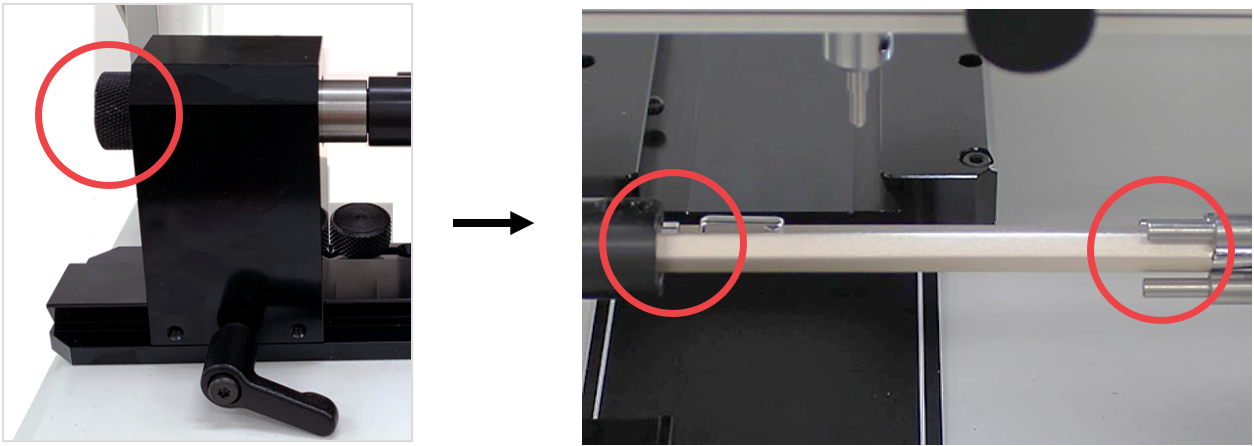

- 로터리 클램프의 척 핑거에 소재을 고정한 후 심압대가 척 핑거에 고정된 펜에 닿을 때까지 밉니다.

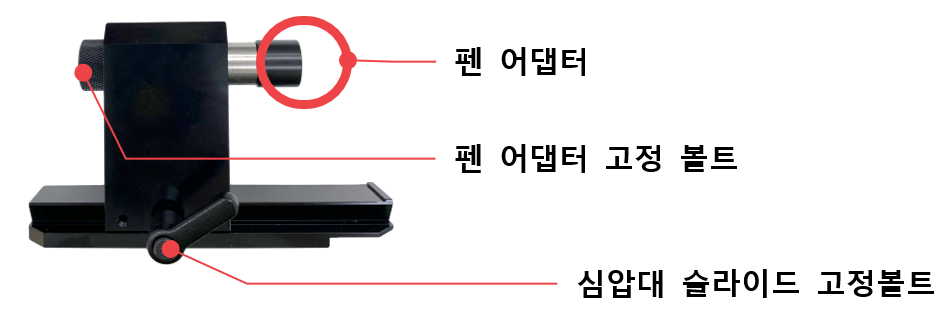

- 심압대가 밀리지 않도록 심압대 슬라이드 고정 볼트를 조이고, 펜 어댑터 고정 볼트를 조여 펜을 단단히 고정합니다.
¶ 반지 조각 어댑터
※옵션 (별도 구매품)
반지의 외경 조각 시 로터리 클램프와 심압대를 사용하여 반지를 더욱 견고하게 고정하기 위한 부품입니다.
| 반지 조각 어댑터 (CP-241) |
|
1EA | 반지 조각용 클램프 (심압대와 함께 사용) |
| 반지 콜렛 |  |
1SET | 반지 고정용 콜렛(반지 사이즈별로 9가지 제공) |

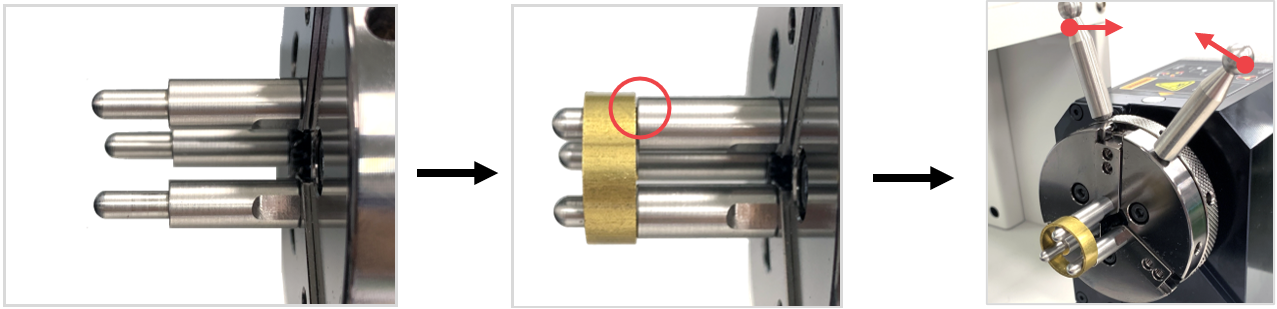

1. 고정 너트를 시계 반대 방향으로 돌려 반지 조각 어댑터를 분리합니다.
2. 반지와 맞는 호수의 반지 외경 콜렛에 반지를 고정합니다.
반지 외경 콜렛: 반지 호수별로 총 9개가 제공되며, 소모품입니다.
3. 반지 외경 콜렛 을 반지 어댑터에 넣고, 고정너트를 돌려 고정 합니다.
4. 척 핑거를 벌려 반지가 고정된 반지 조각 어댑터를 고정합니다. 그리고 심압대에 고정 너트 부분을 고정 후 반지 조각 어댑터가 흔들리지 않게 단단히 고정합니다.
¶ 4) 컷팅 클램프
¶ 컷팅 클램프 (CP-56)

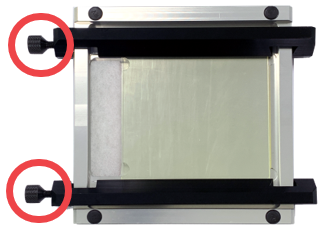

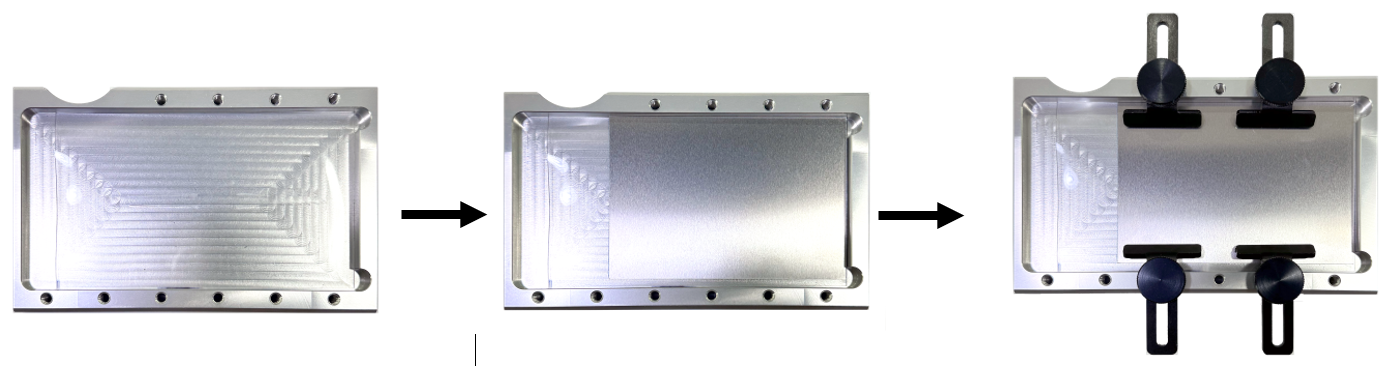

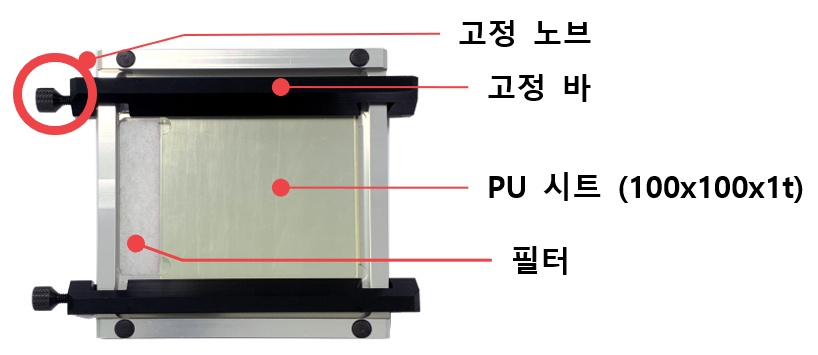

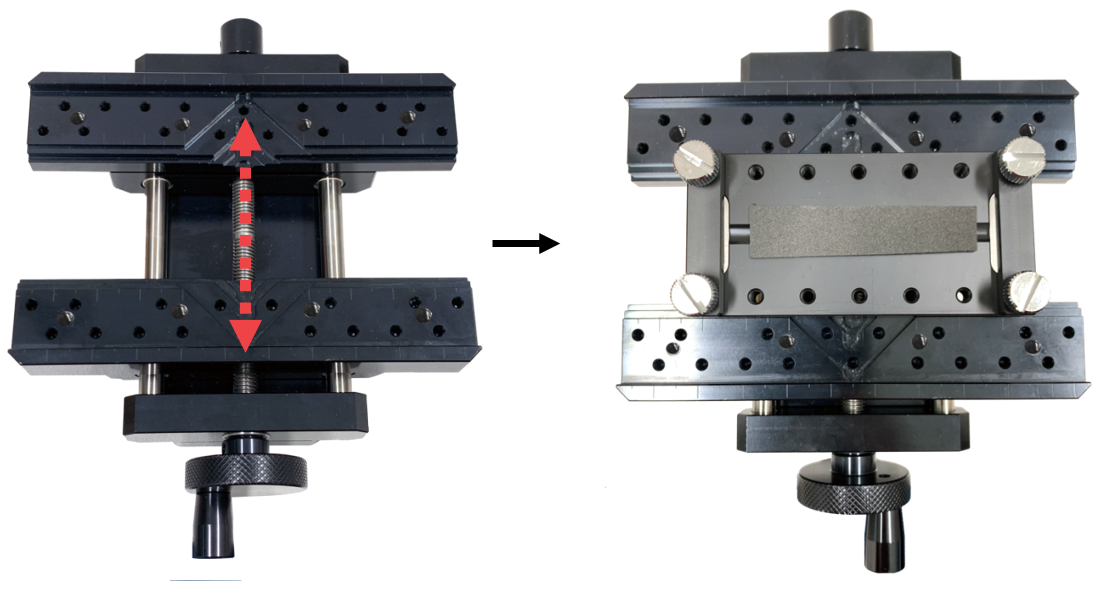

- 컷팅 클램프 위에 소재를 놓습니다. 그리고 제공된 고정바와 고정노브로 고정합니다.

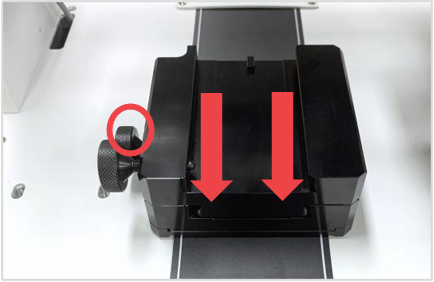

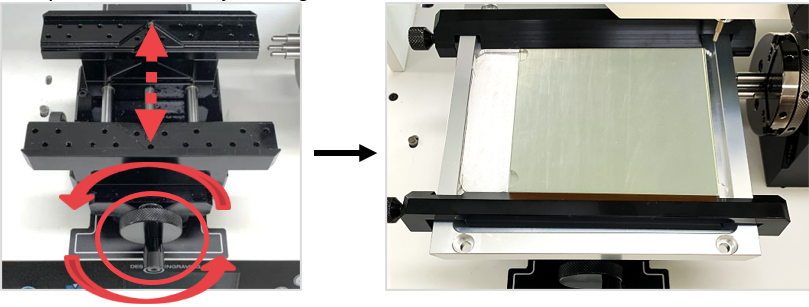

- 클램프를 최대한 넓게 열고 컷팅 클램프를 올려 고정합니다. 클램프 고정 노브를 돌려 움직이지 않게 고정합니다.
높이 조절 클램프 장착 후 클램프에 컷팅클램프를 고정합니다.
¶ 컷팅 클램프 (CP-243)
※옵션(별도 구매품)
| 컷팅 클램프 (CP-243) |
 |
1EA | 컷팅 소재 고정용 클램프 |
| 컷팅노즈(4Ø) (CP-243N) |
 |
1EA | 공구 보호/ 일정 깊이로 컷팅 |
| 핀셋 |  |
1EA | 컷팅 소재용 핀셋 |
| 스크래퍼 |  |
1EA | 컷팅 클램프 커버 |
| 컷팅 클램프 커버 |  |
1EA | 칩 제거용 고무 스크래퍼 |
| L렌치(5mm) |  |
1EA | 클램프 고정용 공구(For E4) |
| 필터 |  |
10EA | 메탈 칩 필터 |

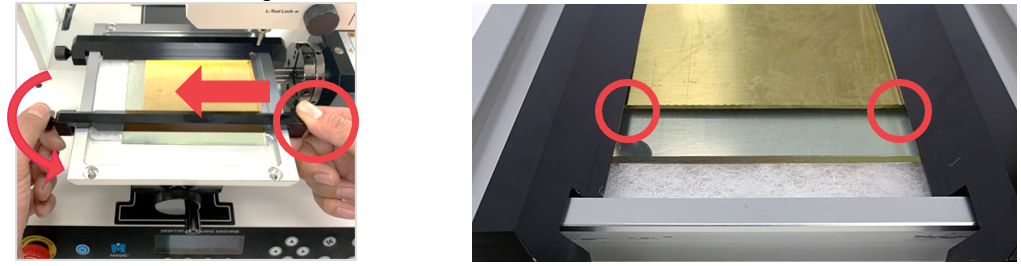

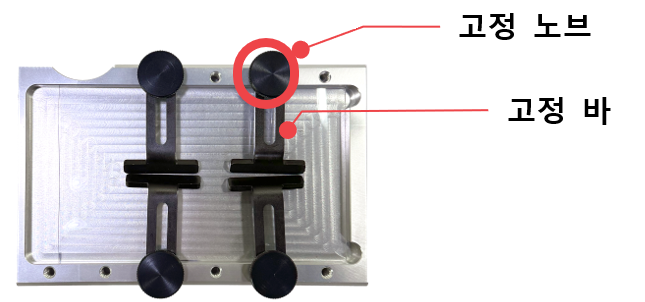

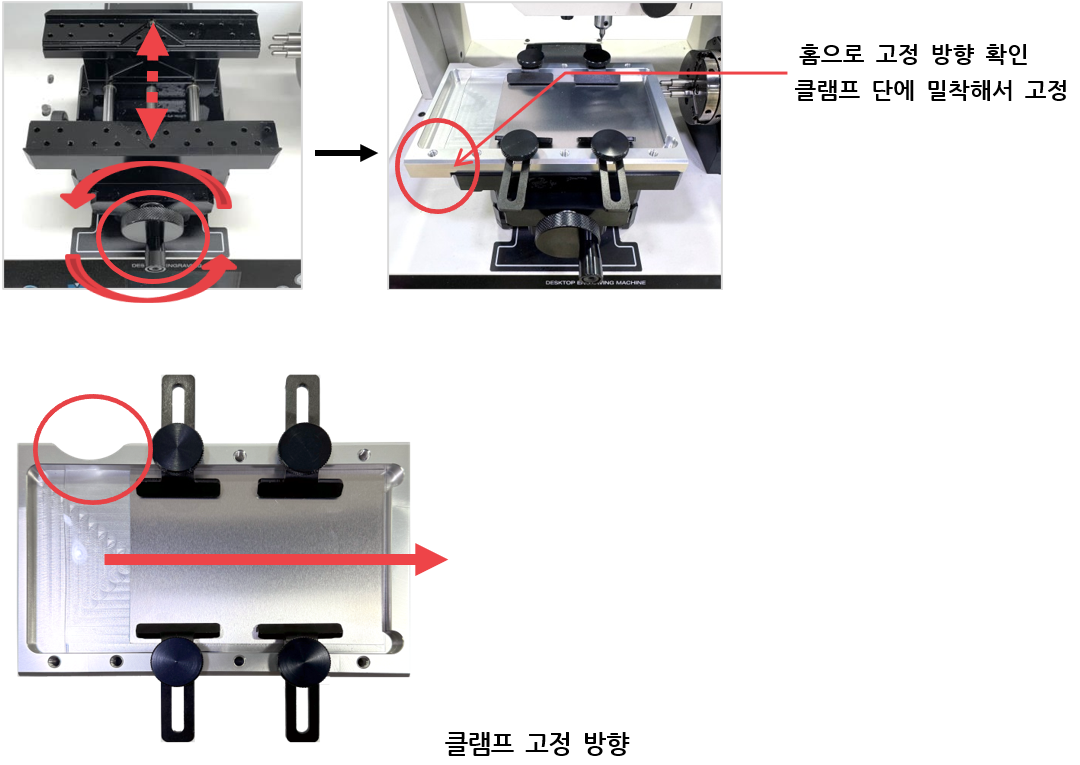

- 클램프를 최대한 넓게 열고 컷팅 클램프를 올려 고정합니다.
- 컷팅 클램프의 고정 노브를 돌려 풉니다.
- 컷팅 소재를 올려 놓고 고정 바를 이용해 고정합니다.
- 고정 바의 끝부분을 잡고 안쪽으로 미는 상태에서 고정 노브를 돌려 소재를 단단히 고정합니다.
※고정 바 고정부가 소재를 단단히 고정하는지 확인

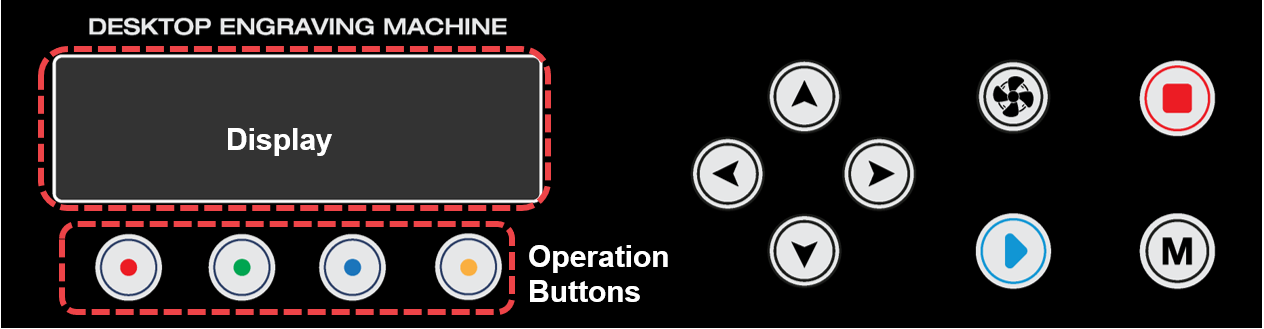

¶ 3. 키패드
| 디스플레이 | 상태 알림 및 표시 | |||
| 동적 할당 버튼 | 상황에 따라 LCD에 표시된 기능을 수행합니다. | |||
 |
Direction Key (X,Y/Z/A) |
조각영역 조정  (X) X축 이동  (Y)(Z)(A) Y, Z, A축 이동/ 동적 할당버튼을 통해 모드 변경 가능 |
||
 |
Vacuum ON/OFF | 집진기 전원 버튼 • 자동 제어: 조각 시작 시 자동시작, 조각 완료 후 자동정지 • 수동 우선 동작: 사용자가 수동으로 집진기를 켰을 경우 자동제어 비활성 조각이 끝나면 사용자가 직접 정지시켜야 함. |
||
 |
Start | 마킹 시작 버튼 -반복 마킹:  버튼을 길게 눌러 마킹 종료 후, 동일 작업 반복 마킹 시 버튼을 더블 클릭하여 반복 마킹 합니다.• 메뉴 이용 시: 확인 |
||
 |
Menu | 메뉴 | ||
 |
Stop | 마킹 정지 버튼/ 기능 취소 | ||
¶ 4. 메뉴
키패드의 버튼을 눌러 메뉴모드로 들어갑니다. 버튼을 눌러 원하는 메뉴를 선택한 후
버튼을 눌러 기능을 이용합니다.
| 1. 공구 교환 | 공구를 교환합니다. | |
| 2. 바이스 원점 변경 | 현재 위치를 바이스 원점으로 변경합니다. | |
| 3. 스핀들 설정 | 스핀들 관련 기능을 설정합니다. 1. 스핀들 회전 속도: 50~100% (10%단위로 조정) 2. 스핀들 회전 시작 또는 중지 |
|
| 4. 셋팅 보정 | 1. 터치 설정 | 터치 보정을 수행합니다. |
| 2. 프로브 설정 | 프로브 보정을 수행합니다. | |
| 3. 포인터 설정/평면 | 포인터/ 평면 보정을 수행합니다. | |
| 4. 포인터 설정/로터리 | 포인터/ 로터리 보정을 수행합니다. | |
| 5. 포인터 설정/L-툴 | 포인터/ L-툴 보정을 수행합니다. | |
| 5. 소재 높이 측정 | 1. 높이 측정 2. 가로 기울기 3. 세로 기울기 4. 평면 기울기 *로터리 모드에서는 [1. 높이 측정]만 활성화됩니다. |
|
| 6. 반지 내경 확인 | 내경 조각 영역 확인 방법을 설정합니다. 1. L-툴 2. 레이저 포인터 |
|
| 7. 로터리 척 회전 | 로터리 척을 회전시킵니다. | |
| 8. 밝기 조절 | 1. 상태 LED | 상태 LED 밝기를 조정합니다. |
| 2. 내부 LED | 내부 LED 밝기를 조정합니다. | |
| 3. 포인터 | 포커스 레이저 포인터 밝기를 조정합니다. | |
| 9. 집진기 설정 | 집진기 기능을 설정합니다. -자동 제어 활성화 여부 -집진기 유형 설정: 습식/건식 |
|
| 10. 공구 위치 레코딩 | 현재 위치를 기록 기능으로 활성화 여부를 설정합니다. | |
| 11. 반복 조각 시 소재 측정 설정 | 반복 조각 시 소재 측정 방법을 설정합니다. 1. 측정 안함 2.높이 측정 3. 높이 측정 + 영역 확인 |
|
| 12. 프론트 커버 | 프론트 커버 사용 여부를 선택합니다. ※별도 구매품 |
|
¶ 5. 디스플레이
내장 디스플레이에서 각 기능의 상태 확인, 메시지 확인, 기능선택을 할 수 있습니다. 아이콘은 기능에 따라 다르게 표시됩니다. LCD하단의 4개의 버튼은 상황에 따라 수행하는 기능이 변경됩니다.

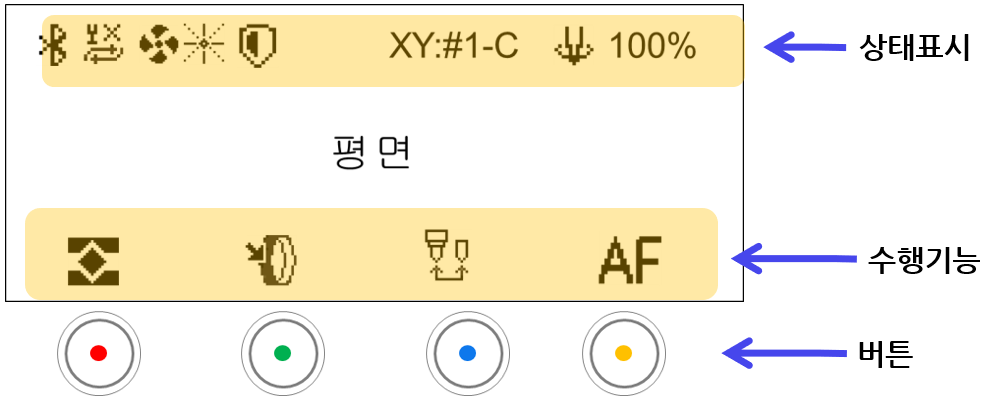

¶ 1) 대기 모드-평면
| 상태 표시 | ||
|---|---|---|
 |
블루투스 상태 | 블루투스 기능이 활성화 시 표시 |
 |
반복 조각 시 소재 측정 설정 |  : 측정 안함 : 높이만 측정 : 높이 측정+ 영역 확인 |
 |
집진기 전원 | 집진기 ON/OFF 상태 표시: OFF시 미표시 |
 |
포커스 포인터 | 레이저 포인터 ON/OFF 상태 표시 |
 |
프론트 커버 | 프론트 커버 사용 시 표 ※별도 구매품 |
| XY:#1-C | XY 원점 | XY 원점 표시 •[#1]: 클램프 번호(1~5까지) •[C]: 원점 번호(C는 중앙(CENTER)/ 원점번호는 1~8까지) |
 |
스핀들 회전 속도 | Z축 위치 표시: 소재 높이 |
| 수행 기능 | ||
|---|---|---|
 |
평면 모드 | 평면 모드로 전환 |
 |

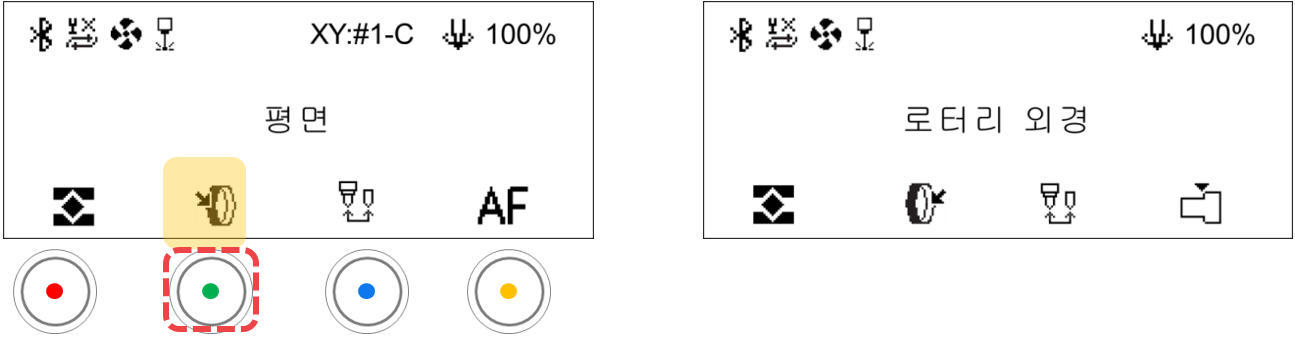

로터리 모드 | 로터리 모드로 전환 • 버튼 클릭 시 마다 외경→내경→외경 모드로 순환함 •더블 클릭 시 내경 모드로 즉시 전환 |
 |
공구 교환 | 공구교환 모드로 전환 |
 |
오토 포커스 | 카메라의 포커스 위치로 이동 • 높이 측정 후 카메라 뷰 위치로 이동 • MagicEngrave에서 카메라 화면 갱신 ※MagicEngrave를 실행 후 기능 사용 가능 |

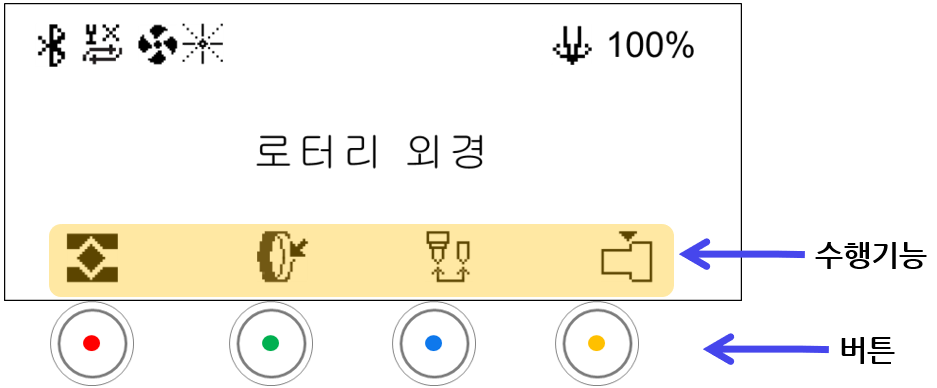

¶ 2) 대기 모드-로터리
| 수행 기능 | ||
|---|---|---|
 |
로터리 모드 | 버튼을 클릭 시 로터리 모드가 변경됩니다. : 로터리 내경 모드로 변경 : 로터리 외경 모드로 변경 |
|
핑거 모드 | 버튼을 클릭 시 플랫핑거 → 라운드핑거 → 원통형 모드로 순환 플랫 핑거 라운드 핑거 원통형(원통형 소재 조각/ 반지 투각 시 사용) |

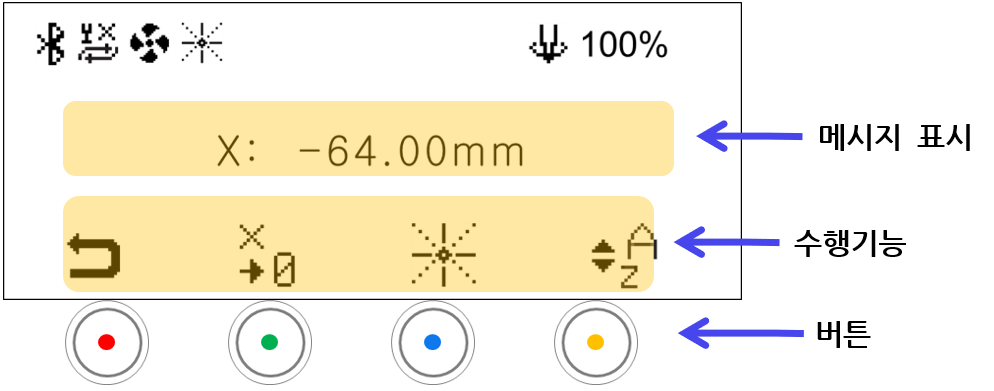

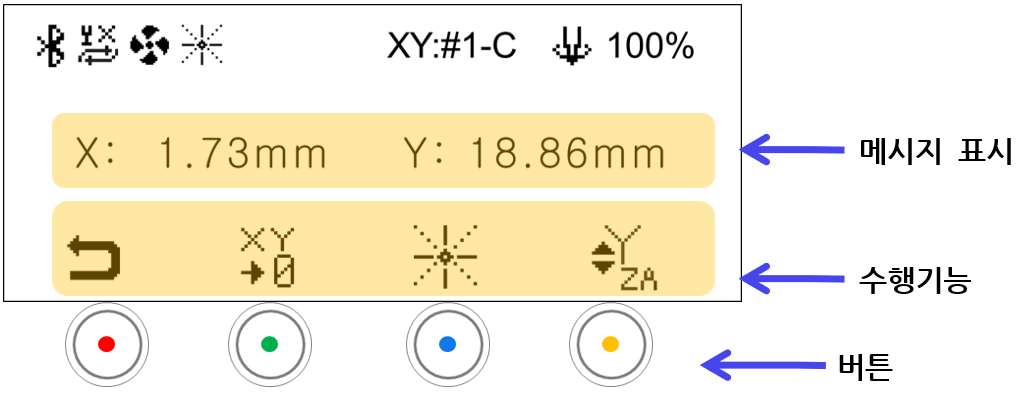

¶ 3) 이동 모드-평면
대기 모드인 상태에서 버튼 중 한 버튼을 누르면 화면이 이동 모드로 전환되며, 이 상태에서 버튼을 눌러 각 축의 위치를 제어할 수 있습니다.
| 메시지 표시 | |
|---|---|
| XY 위치 표시 | Y축 모드에 따라 메시지에 표시되는 위치 표시가 달라집니다. •Y→Y: XY축 위치 표시 •Y→Z: Z축 위치 표시 •Y→A: A축 위치 표시 |
| 수행 기능 | ||
|---|---|---|
 |
대기 모드 | • 대기 모드로 전환 • 이동 모드에서 약 10초 동안 아무 입력이 없을 경우, 대기 모드로 자동 전환 |
 |
원점 저장 | 현재 위치를 XY원점으로 저장합니다. •짧게 누름: 임시 저장 •길게 (2초 이상) 누름: 영구 저장 또한, 상하 버튼 기능에 따라 아이콘과 기능이 변경됩니다.  Y축 이동모드일 경우: XY 원점 저장 Z축 이동모드일 경우:  Z 원점 저장 A축 이동모드일 경우:  A 원점 저장 |
|
레이저 포인터 | 레이저 포인터 ON/OFF |
|
상하 버튼 기능 설정 | 버튼 클릭 시 마다 Y→ Z→ A→ Y 축 이동 모드 순환함  |
¶ 4) 이동 모드-로터리
대기 모드인 상태에서 버튼 중 한 버튼을 누르면 화면이 이동 모드로 전환됩니다.
| 수행 기능 | ||
|---|---|---|
|
대기 모드 | • 대기 모드로 전환 • 이동 모드에서 약 10초 동안 아무 입력이 없을 경우, 대기 모드로 자동 전환 |
 |
원점 저장 | 현재 위치를 원점으로 저장합니다. •짧게 누름: 임시 저장 •길게 (2초 이상) 누름: 영구 저장 또한, 상하 버튼 기능에 따라 아이콘과 기능이 변경됩니다. • 상하 버튼  (A축 모드)일 경우: 레이저 포인터가 켜져 있을 경우, 현재 핑거의 레이저포인터 위치를 원점으로 저장합니다.• 상하 버튼  (Z축 모드)일 경우 : 원점 저장 아이콘이 ‘ ’, 로 바뀌고, 현재 Z축 위치를 원점으로 저장합니다.- 외경모드: 외경의 Z축 원점 - 내경모드: 내경의 Z축 원점 |
|
상하 버튼 기능 설정 | 버튼 클릭 시 마다 A → Z 축 이동 모드 순환함  |

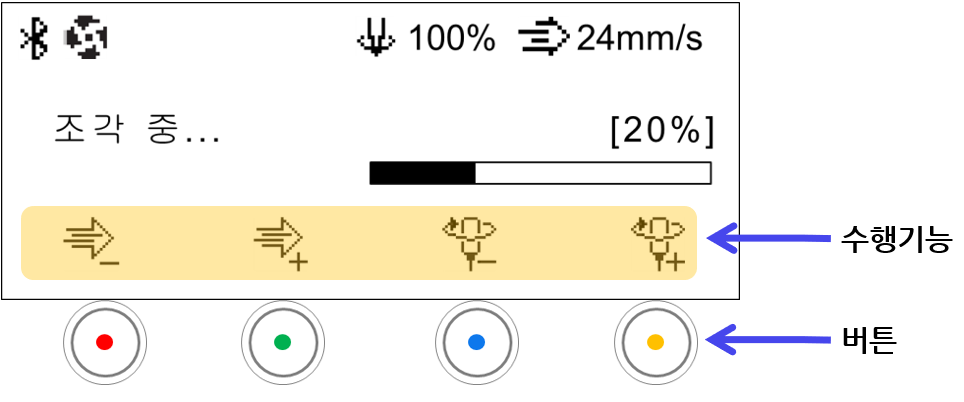

¶ 5) 조각 모드
 |
조각 속도 조절 | 버튼을 누를 때 마다 조각 속도가 1mm/s 단위로 감소 |
 |
버튼을 누를 때 마다 조각 속도가 1mm/s 단위로 증가 | |
 |
스핀들 회전 속도 조절 | 버튼을 누를 때 마다 스핀들 회전 속도가 10% 단위로 감소 |
 |
버튼을 누를 때 마다 스핀들 회전 속도가 10% 단위로 증가 |

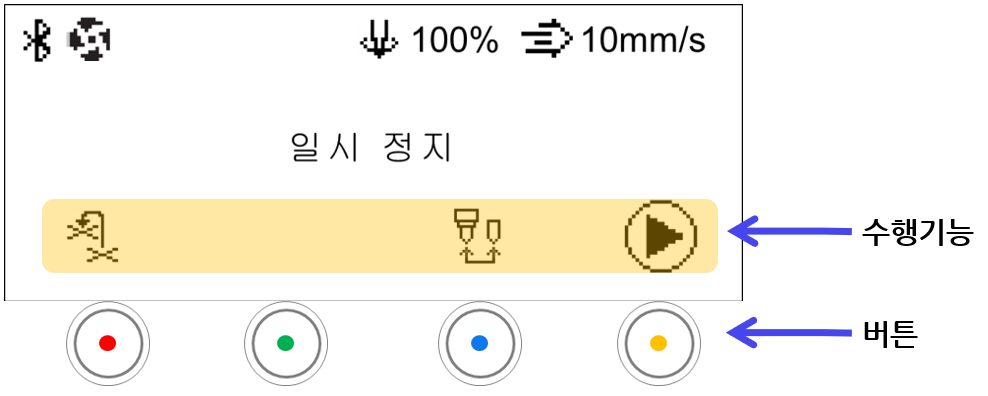

¶ 6) 일시 정지
| 수행 기능 | ||
|---|---|---|
 |
이전 위치로 이동 | 이전 위치로 이동하여 원하는 위치에서 다시 조각을 시작 |
|
공구 교환 | 공구를 교환할 때 사용 |
 |
재시작 | 조각을 다시 재시작 |
¶ 6. 상태 표시등

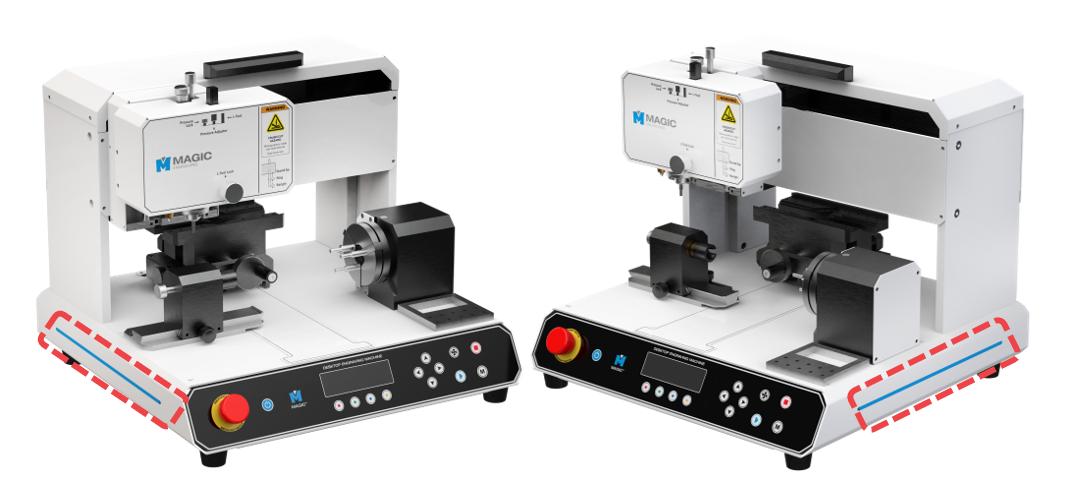

매직-E7 좌우 하단에 기기 상태를 표시하는 상태 표시등이 내장돼있어 기기 상태를 쉽게 파악할 수 있습니다.
상태 표시등 점멸 속도로 상태를 표시하며, 표시등을 통해 표현하는 상태는 다음과 같습니다.
| 기기 상태 | 상태 표시등 점멸 간격 |
| 대기 중 |  |
| 작동 중 |  |
| 알림 |  |
| 에러 |  |
버튼을 누르면 메뉴모드로 들어갑니다.
[8. 밝기 조절] 메뉴를 선택한 후, 버튼을 누르면 해당 메뉴를 실행합니다.
| 8. 밝기 조절 | 1. 상태 LED | 상태 LED 밝기를 조정합니다. |
| 2. 내부 LED | 내부 LED 밝기를 조정합니다. | |
| 3. 포인터 | 포커스 레이저 포인터 밝기를 조정합니다. |
[1. 상태 LED] 선택한 후, 버튼을 눌러 메뉴를 실행합니다. LED 밝기 상태는 버튼으로 조정할 수 있습니다.
¶ 7. 공구 교환
조각날이 회전 중일 경우 절대로 손가락 등 신체의 일부나 기타 사물을 조각 날에 대지 마십시오.
고속 회전하는 조각 날에 의해 심각한 부상 및 사물 파손의 위험이 있습니다.
¶ 1) 공구
| 명칭 | 사진 | 수량 | 용도 |
| T렌치 (2mm) |
 |
1EA | 볼트 고정/교환용 공구 |
아래 그림과 같이 공구 고정 볼트에 2mm렌치를 끼웁니다. 렌치를 왼쪽으로 돌려 볼트를 풉니다.
공구가 바닥에 떨어지지 않도록 미리 손으로 공구를 잡은 후 공구를 위에서 밀어 아래 방향으로 잡아당겨 빼어냅니다.
공구 교환 후 렌치로 볼트를 조여 공구를 고정시킵니다.
¶ 2) L툴
| 명칭 | 사진 | 수량 | 용도 |
| L렌치 (1.5mm) |
 |
1EA | 볼트 고정/교환용 공구 |
| L-툴 고정볼트 (M3x4) |
 |
3EA | L-툴 공구 고정용 볼트 |
아래 그림과 같이 공구 고정 볼트에 1.5mm렌치를 끼웁니다. 렌치를 왼쪽으로 돌려 볼트를 풉니다.
공구가 바닥에 떨어지지 않도록 미리 손으로 공구를 잡은 후 공구를 위에서 밀어 아래 방향으로 잡아당겨 빼어냅니다.
공구 교환 후 렌치로 볼트를 조여 공구를 고정시킵니다.
¶ 8. 텐션

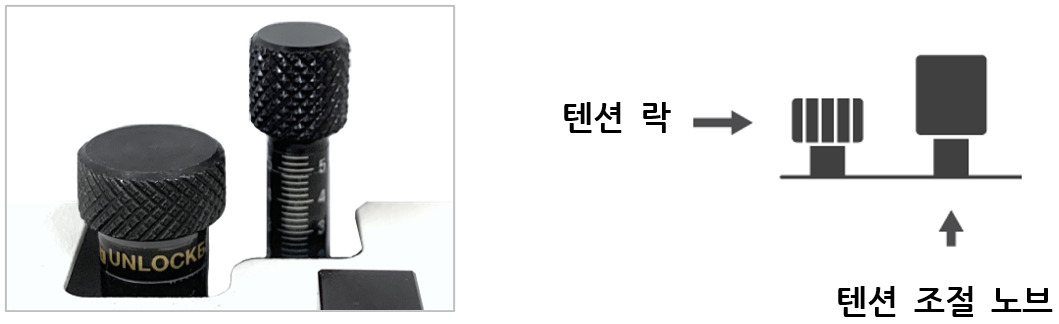

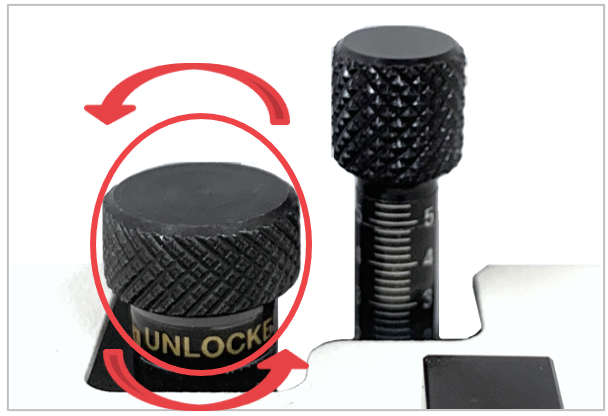

¶ 1) 텐션 락 설정
V커터/ 엔드밀 커터로 컷팅/ 조각을 할 때 텐션 락을 잠급니다.
조각하는 동안 진동이 줄어 조각이나 컷팅의 품질이 향상되고, 공구의 수명 주기가 늘어납니다.

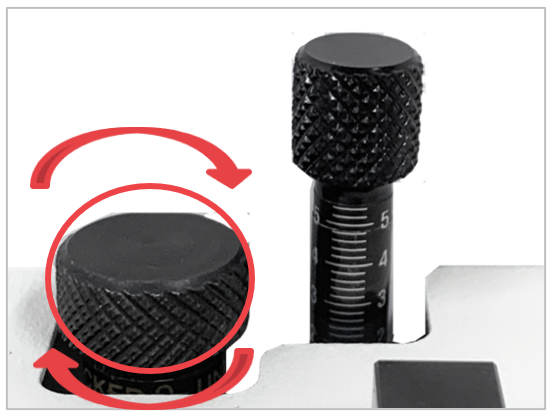

텐션 락을 시계방향으로 돌리면 잠기고, 시계 반대 방향으로 돌리면 텐션 락이 해제됩니다.
 |
 |
| [엔드밀/ V커터 사용 시] | [다이아몬드/ 초경팁 사용 시] |
다이아몬드/ 초경 팁으로 각인 시 많은 텐션이 필요합니다. 따라서 프레셔 락이 해제되어야 합니다.
¶ 2) 텐션 조절 노브
다이아몬드/초경 팁으로 각인 시, 깊이는 압력으로 조절합니다.
툴패스 생성 시 각인 깊이 설정과 동일한 효과가 있습니다.

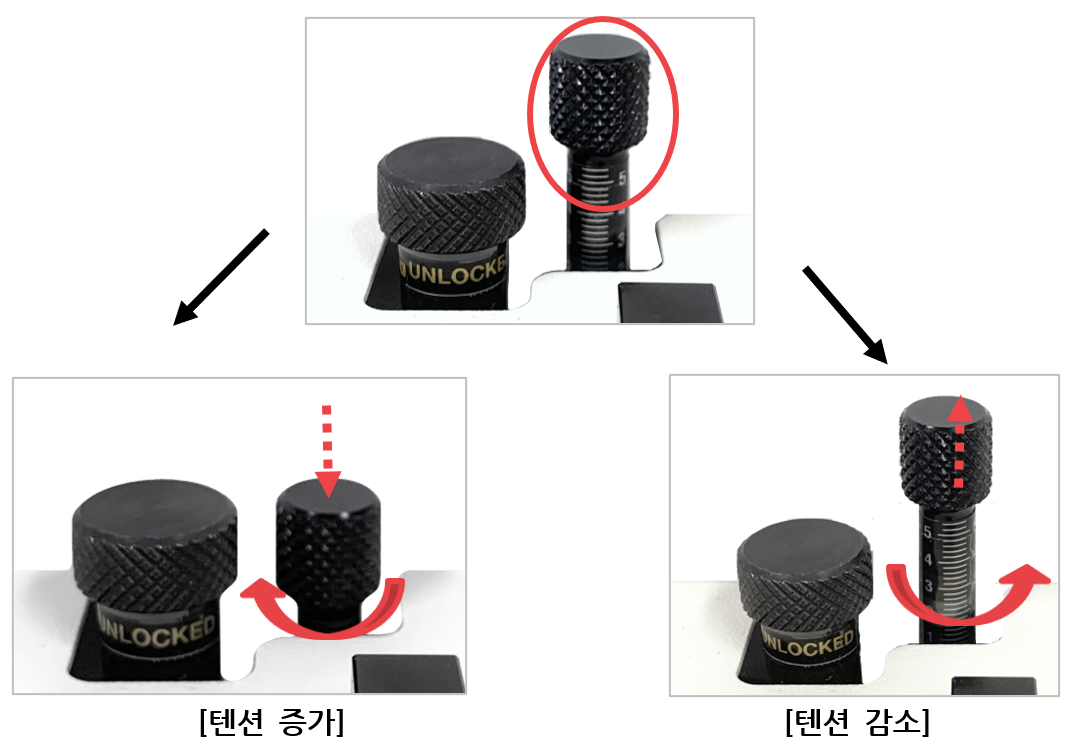

텐션 조절 노브를 시계 반대 방향으로 돌리면 텐션이 증가하며 시계 방향으로 돌리면 텐션이 감소합니다.
¶ 9. 스핀들 벨트 교환
 |

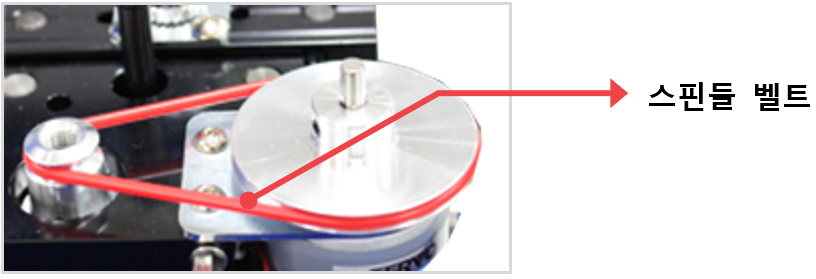

스핀들 벨트는 스핀들 모터의 회전력을 스핀들에 전달하여 조각날이 회전하도록 하는 부품입니다. 스핀들 벨트가 마모되면 표면이 갈라지며, 벨트 탄성이 저하되어 스핀들 모터의 회전력이 스핀들에 제대로 전달되지 못해 스핀들의 회전 수 저하를 가져오며, 이는 조각품질을 떨어뜨리는 주요 원인이 됩니다. 또한 스핀들 벨트 결손 시 공구가 파손됩니다. |
• 스핀들 벨트 크기: 50Ø (50mm)
• 교환 주기: 스핀들 벨트의 수명은 사용조건에 따라 달라지는데 일반적으로 2~3개월에 한번씩 교환하며, 반드시 교체해야 합니다.
¶ 스핀들 벨트 교환 방법

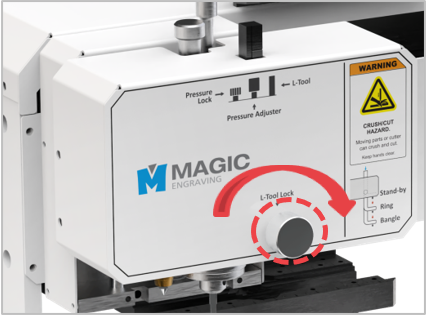

- L-툴 고정 볼트를 반시계 방향으로 돌려 제거합니다.

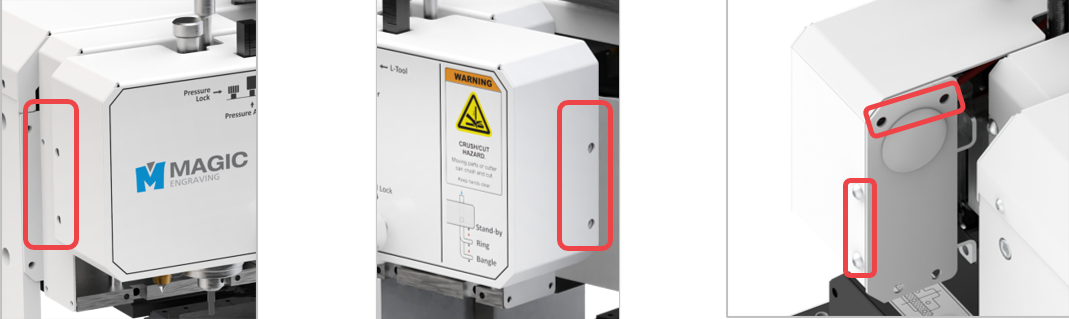

- 2.5mm 렌치를 사용해 좌우 4개 / 후면 4개 총 8개 볼트를 풀어 헤드 커버를 분리합니다.
- 조각기 전면 헤드 부분을 보면 붉은색 고무 벨트가 보이는데, 이 벨트를 제거하고 새 벨트로 교환합니다.
- 3~1번 순으로 조각기를 다시 조립합니다.
