¶ 목차
- 1. 터치 설정
- 2. 프로브 설정
- 3. 레이저 포인터 원점
- 4. 바이스 원점 설정
- 5. 바이스 원점 변경
- 6. 로터리 척 핑거 원점
- 7. 회전 클램프 원점(Z축)
- 8. 카메라 보정
※ 셋팅 보정은 공장에서 이미 셋팅 되어 출고됩니다. 설정을 변경하기 전에 본사와 상담해 주세요.
※ 원점 보정은 팁(초경팁, 다이아몬드)을 고정하여 설정합니다. 엔드밀, 커터 등을 고정하여 원점을 설정할 수 없습니다.
※ 텐션은 고정되어지지 않은 상태에서 보정합니다.
¶ 1. 터치 설정
- 공구는 최대한 짧게 고정합니다.
- 클램프에 윗면이 평평한 소재를 고정한 후 동적할당버튼의
[평면버튼]을 눌러 공구를 클램프로 이동시킵니다.
버튼을 눌러 메뉴모드로 들어갑니다.
버튼을 눌러 “4. 셋팅 보정” 메뉴를 선택 후
버튼을 누릅니다.
- “1. 터치 설정” 을 선택한 후 버튼을 누릅니다.
- 공구가 내려오면 버튼을 눌러 공구를 클램프에 고정된 소재 가까이 내립니다. 렌치로 공구 고정 볼트를 풀어 공구를 내리거나 소재를 손으로 밀어 올려 공구와 소재가 아래 그림과 같이 닿도록 합니다.
- 조각기의 비프음이 날 때까지 버튼을 길게(3초 이상) 누르면 공구가 소재 높이를 측정한 후 설정이 저장됩니다.
¶ 2. 프로브 설정
- 클램프에 윗면이 평평한 소재를 고정합니다.
- 버튼을 눌러 메뉴모드로 들어갑니다.
- b버튼을 눌러 “4. 셋팅 보정” 메뉴를 선택 후 버튼을 누릅니다.
- “2. 프로브 설정” 을 선택한 후 버튼을 누릅니다.
- LCD화면이 전환되면 [측정시작] 버튼을 누릅니다. LCD창에 아래 화면이 나타나면 버튼을 눌러 공구를 클램프에 고정된 소재 가까이 내립니다. 렌치로 공구 고정 볼트를 풀어 공구를 내리거나 소재를 손으로 밀어 올려 공구와 소재가 아래 그림과 같이 닿도록 합니다.
- 비프음이 날 때까지 버튼을 길게 (3초 이상) 누르면, 프로브가 소재 높이를 측정 하고, 공구의 길이를 측정한 후 설정이 저장됩니다.

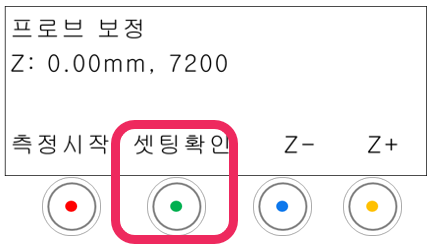

- 아래 이미지에서 [셋팅 확인] 버튼을 누르면 시험가공을 합니다. 이때 공구가 소재 위에 4개의 선을 긋습니다. 소재에 4개의 선 중 2개가 보이면 적당합니다. 소재에 선이 3개가 보이면 Z+(
) 버튼을 눌러 0.05mm 올리고, 선이 1개가 보일 경우 Z-(
) 버튼을 눌러 0.05mm 내립니다. (한줄당 0.05mm).
- 비프음이 날 때까지 버튼을 길게 (3초 이상) 누르면, 설정이 저장됩니다.
¶ 3. 레이저 포인터 원점
¶ 스핀들
- 평면 클램프에 윗면이 평평한 소재를 고정합니다.
- 버튼을 눌러 메뉴모드로 들어갑니다.
- 버튼을 눌러 “4. 셋팅 보정” 메뉴를 선택 후 버튼을 누릅니다.
- “3. 포인터 설정/평면” 을 선택한 후 버튼을 누릅니다.
- 공구가 소재 위에 열십자(＋) 선을 긋고 레이저 포인터가 켜집니다.
- 조각기의 버튼을 눌러 레이저 포인터를 열십자의 중앙으로 이동한 후 버튼을 누릅니다.
- T레이저 포인터가 소재에 근접하게 이동하여 한번 더 미세하게 레이저 포인터 원점을 보정합니다. 조각기의 방향키를 이용해 레이저 포인터를 열십자의 중앙으로 이동한 후 button (for more than 3 seconds) 버튼을 길게(3초 이상) 누르면 설정이 저장됩니다.
¶ 회전 클램프
- 장착된 클램프를 전부 제거합니다.
- 회전 클램프에 윗면이 평평한 반지를 고정합니다.
레이저 포인터 원점 설정 시 너비 최대18mm인 반지 사용가능. 18mm이상의 반지는 사용 불가능.
- 버튼을 눌러 메뉴모드로 들어갑니다.
- 버튼을 눌러 “4. 셋팅 보정” 메뉴를 선택 후 버튼을 누릅니다.
- “4. 포인터 설정/로터리” 을 선택한 후 버튼을 누릅니다.
- 공구높이를 측정한 후 소재로 이동해 소재 높이를 측정 후 열십자(+)를 긋고 레이저 포인터가 켜집니다.
- 조각기의 버튼을 눌러 레이저 포인터를 열십자의 중앙으로 이동한 후 버튼을 누릅니다.
- 레이저 포인터가 소재에 근접하게 이동하여 한번 더 미세하게 레이저 포인터 원점을 보정합니다. 조각기의 버튼을 이용해 레이저 포인터를 열십자의 중앙으로 이동한 후 버튼을 길게(3초 이상) 누르면 설정이 저장됩니다.
¶ L-툴
- . 장착된 클램프를 전부 제거합니다.
- 회전 클램프에 윗면이 평평한 반지를 고정합니다.
레이저 포인터 원점 설정 시 너비 최대18mm인 반지 사용가능. 18mm이상의 반지를 사용 불가능.
- 버튼을 눌러 메뉴모드로 들어갑니다.
- 버튼을 눌러 “4. 셋팅 보정” 메뉴를 선택 후 버튼을 누릅니다.
- “5. 포인터 설정/L-툴” 을 선택한 후 버튼을 누릅니다.
- LCD창에 아래 메시지가 나오면 L-툴을 반지 내경 조각 라인1 (RING1)까지 내립니다.
- 공구가 소재 위에 열십자(＋) 선을 긋습니다.
- LCD창에 아래 메시지가 뜨면 L-툴을 올리고 버튼을 누르면 레이저 포인터가 켜집니다.
- 조각기의 버튼을 이용해 레이저 포인터를 열십자의 중앙으로 이동한 후 버튼을 누릅니다.
- 레이저 포인터가 소재에 근접하게 이동하여 한번 더 미세하게 레이저 포인터 원점을 보정합니다. 조각기의 버튼을 이용해 레이저 포인터를 열십자의 중앙으로 이동한 후 버튼을 길게(3초 이상) 누르면 설정이 저장됩니다.
¶ 4. 바이스 원점 설정
- 버튼 중 한 버튼을 눌러 [이동 모드]로 전환합니다.

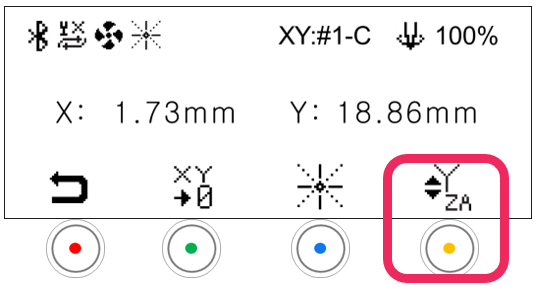

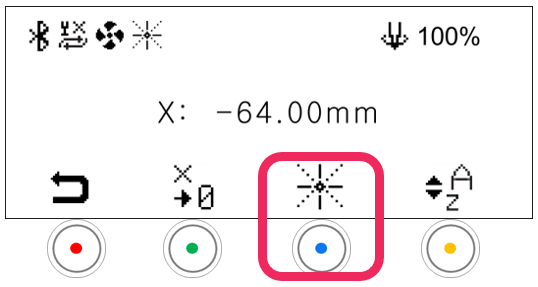

- LCD창에 아래와 같은 화면이 나타나면
[레이저 포인터] 버튼을 눌러 포인터를 켭니다.
- 버튼을 눌러 원점을 설정할 위치로 이동합니다.

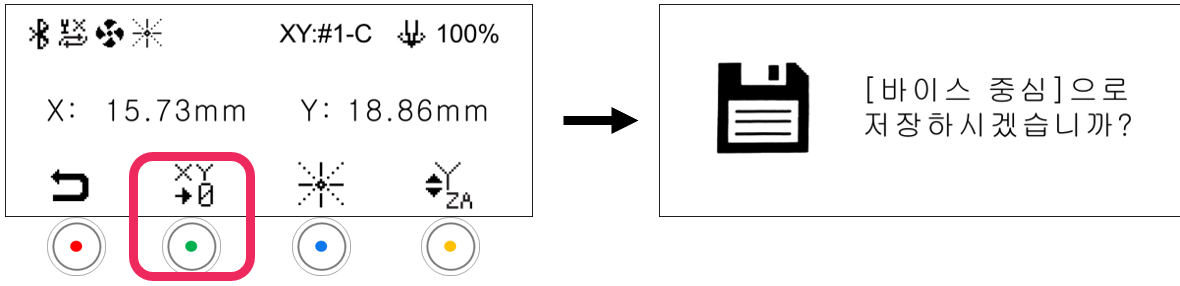

버튼을 길게(3초 이상) 누르면 저장 확인 화면이 나타납니다.
-버튼을 짧게 누를 경우: 임시 저장(메시지 안내 X)
-버튼을 길게(3초 이상) 누를 경우: 영구 저장
- 버튼을 누르면 설정이 저장합니다. 버튼을 누르면 원점을 변경 할 수 있습니다.
¶ 5. 바이스 원점 변경
- 버튼을 눌러 메뉴모드로 들어갑니다.
- Use 버튼을 눌러 “3. 바이스 원점 변경” 메뉴를 선택 후 버튼을 누릅니다.
- 버튼을 눌러 클램프를 선택하고, 버튼을 눌러 원점을 선택합니다.
- 버튼을 길게(3초 이상) 누르면 설정이 저장됩니다.
¶ 6. 로터리 척 핑거 원점

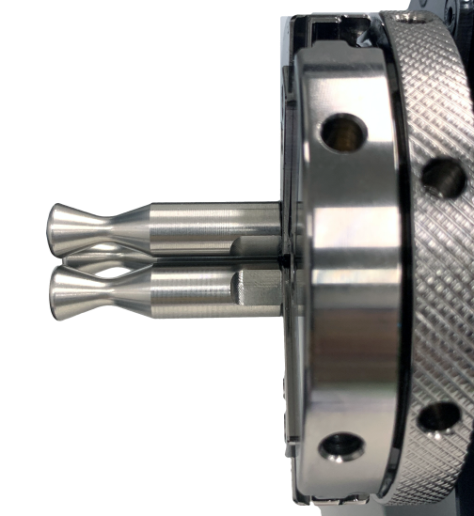

- 조각기의 로터리 클램프에 척 핑거를 고정합니다.
 |
 |

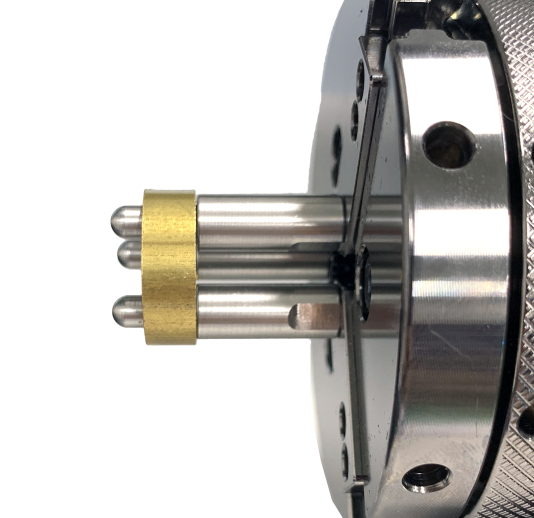

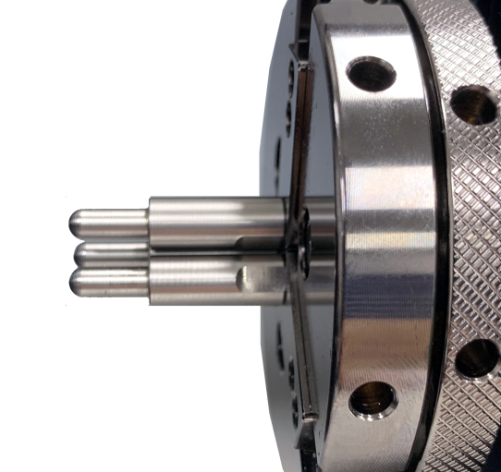

| 플랫 척 핑거 | 라운드 척 핑거 |

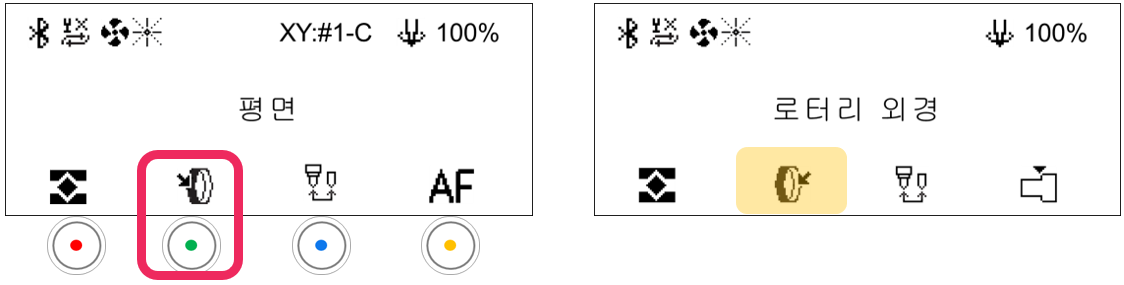

- [반지 모드] 버튼을 눌러 외경 모드로 이동합니다.

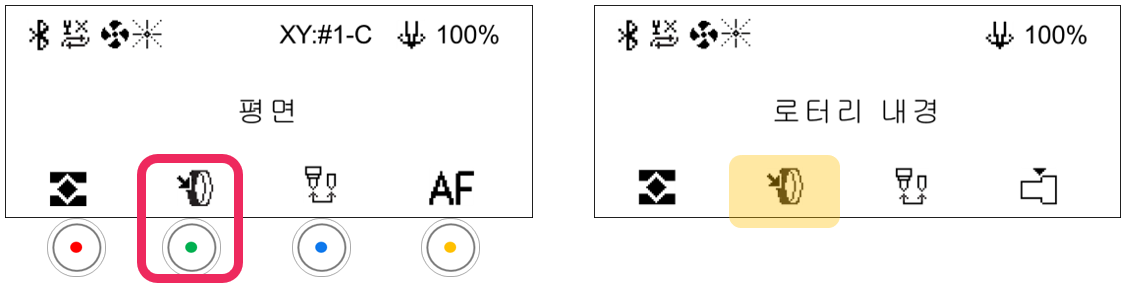

- 버튼을 이용해 [이동모드-로터리]로 전환합니다. LCD창에 아래와 같은 화면이 나타나면 [레이저 포인터] 버튼을 눌러 포인터를 켭니다.

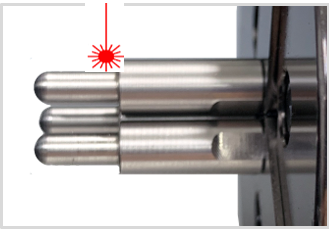

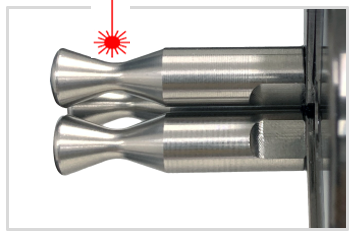

- 버튼을 눌러 아래와 같이 레이저 포인터를 각각의 척 핑거의 기준 원점에 맞추거나, 원점을 설정할 위치로 이동합니다.
 |
 |

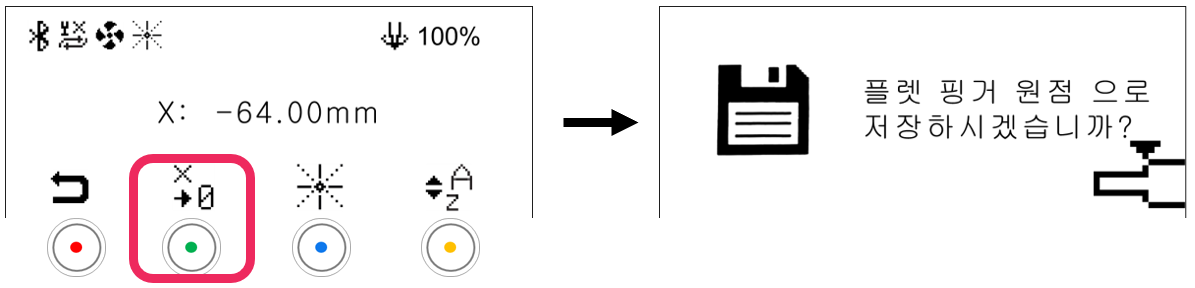

버튼을 길게(3초 이상) 누르면 저장 확인 화면이 나타납니다. 버튼을 누르면 플랫핑거 → 라운드핑거 → 원통형 모드로 변경할 수 있습니다. 원점 저장 종류 선택 후 버튼을 누르면 설정이 저장됩니다.
-버튼을 짧게 누를 경우: 임시 저장(메시지 안내 X) / -버튼을 길게(3초 이상) 누를 경우: 영구 저장
¶ 7. 회전 클램프 원점(Z축)
- [반지 모드] 버튼을 눌러 내경 모드로 이동합니다.

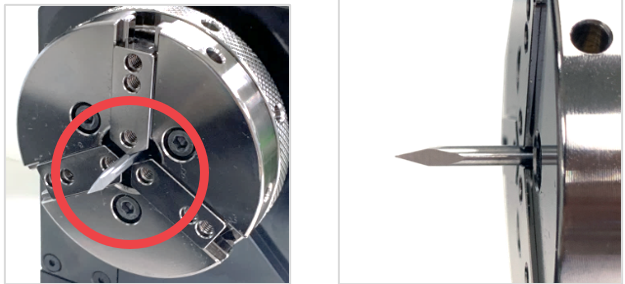

- 조각기의 회전 척에 아래 그림과 같이 끝이 뾰족한 공구를 고정합니다.
- 버튼을 이용해 [이동모드-로터리]로 전환합니다.

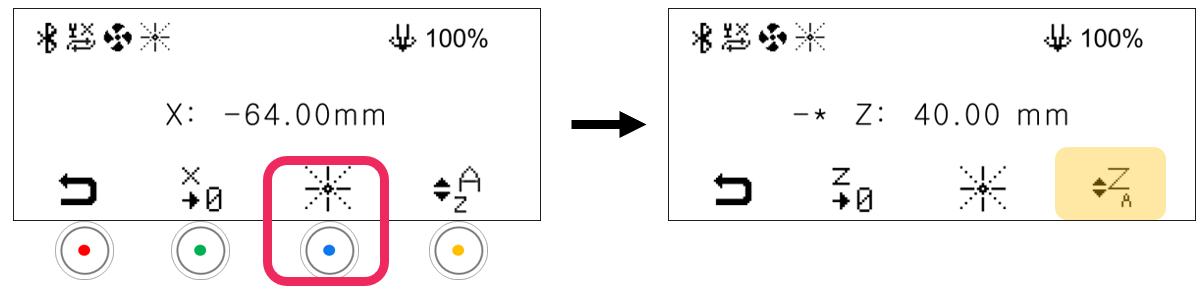

- LCD창에 아래와 같은 화면이 나타나면
버튼을 눌러 버튼의 기능을 Z축 제어로 변경합니다.

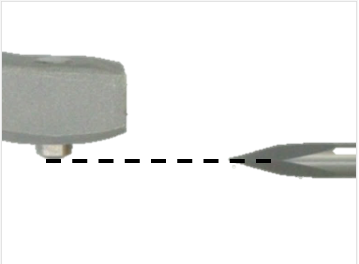

- 버튼을 눌러 공구 끝과 조각날 끝이 아래와 같이 수평이 되도록 맞춥니다. 이 때 공구와 뾰족한 공구의 사이가 멀 경우 조각기의 버튼을 이용해 위치를 조정합니다.
- 조각기의

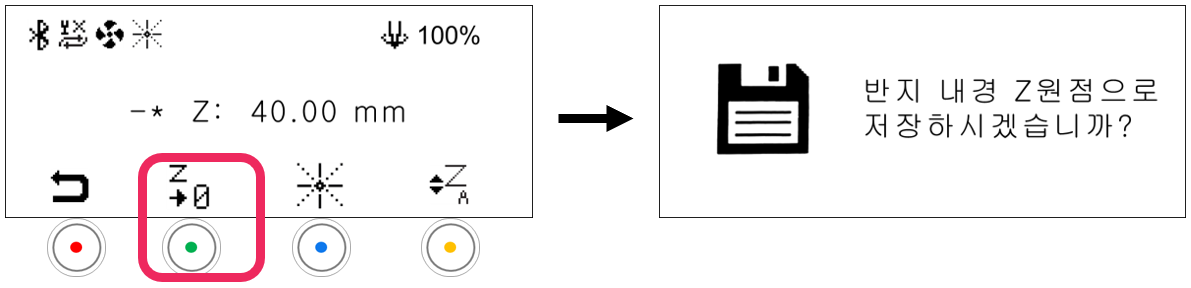

버튼을 길게(3초 이상) 누르면 확인 메시지가 뜹니다. 버튼을 눌러 설정을 저장합니다.
-버튼을 짧게 누를 경우: 임시 저장(메시지 안내 X)
-버튼을 길게(3초 이상) 누를 경우: 영구 저장
¶ 8. 카메라 보정
| 베이크라이트 (120x100x2t) |
 |

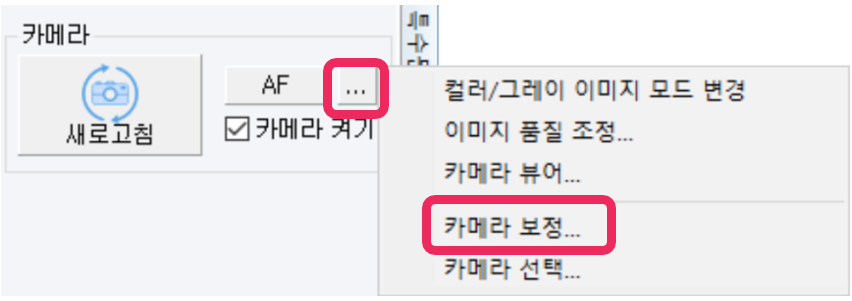

- MagicEngrave 프로그램에서 카메라 보정을 수행할 수 있습니다.

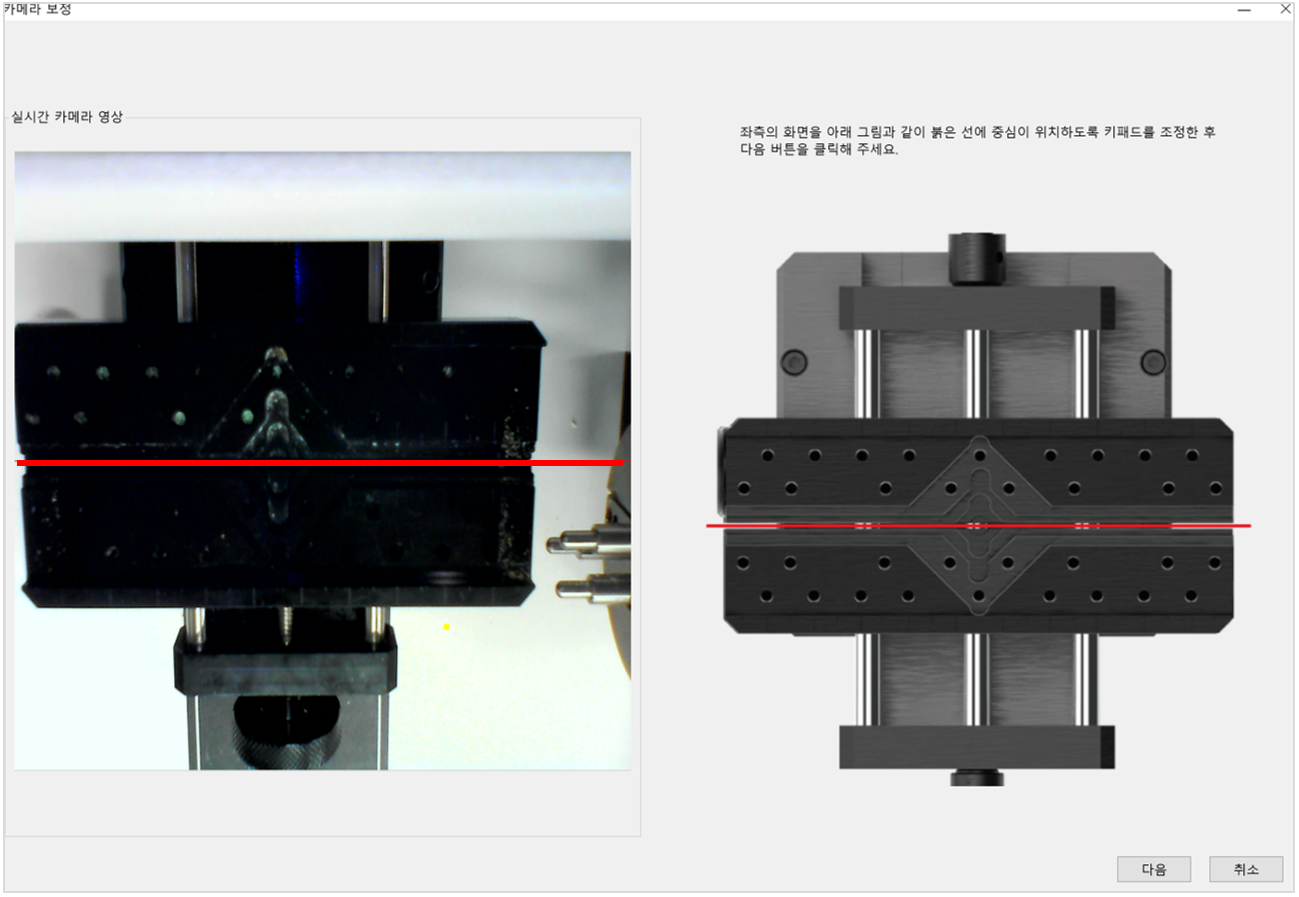

- 프로그램 상 카메라로 보이는 화면의 클램프에 빨간 선이 클램프 중앙에 위치하도록 버튼을 이용해 조정 후 [다음] 버튼을 클릭합니다.

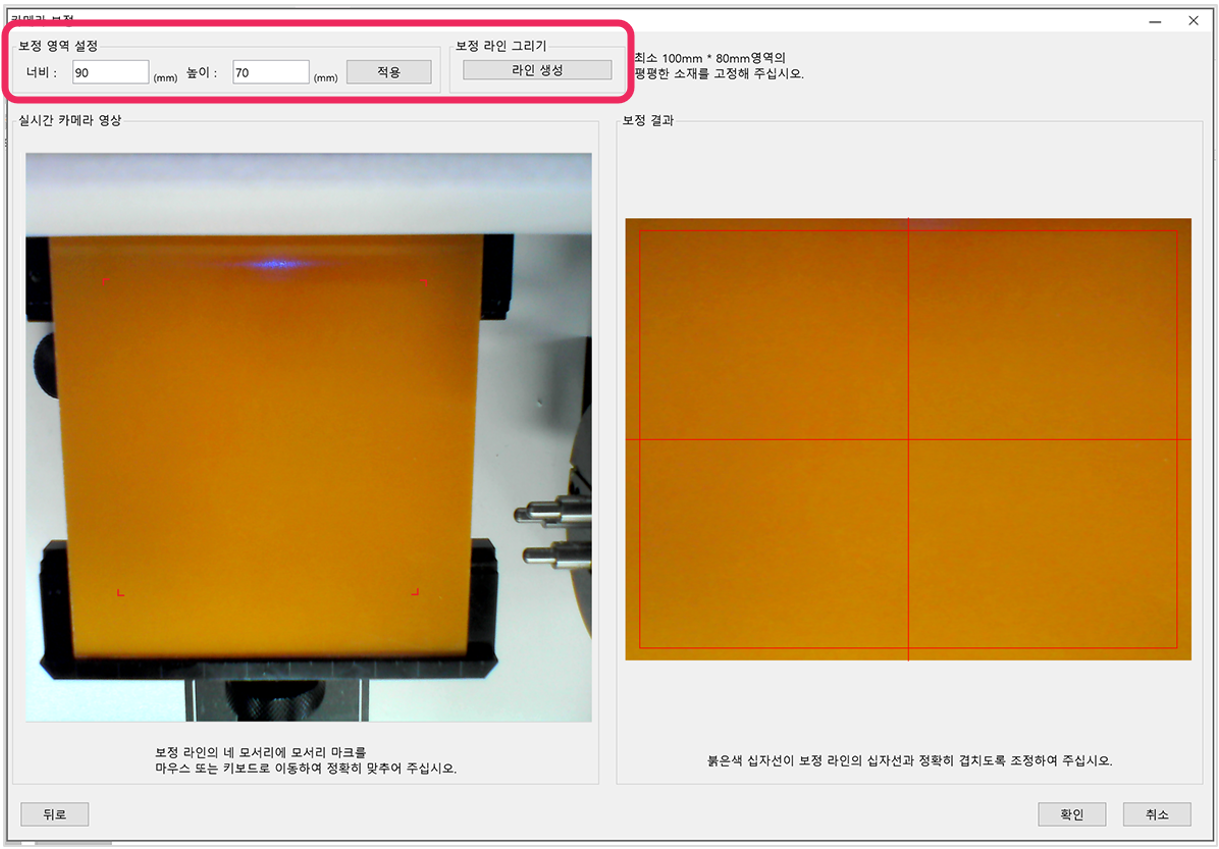

- 카메라 보정용 베이크라이트를 클램프에 고정한 후, 보정 영역을 90 x 70mm로 설정 후 [라인 생성] 버튼을 클릭합니다.
- 비프음이 들릴 때까지 버튼을 길게(3초 이상) 눌러 보정을 위한 사각형 조각을 시작 합니다.

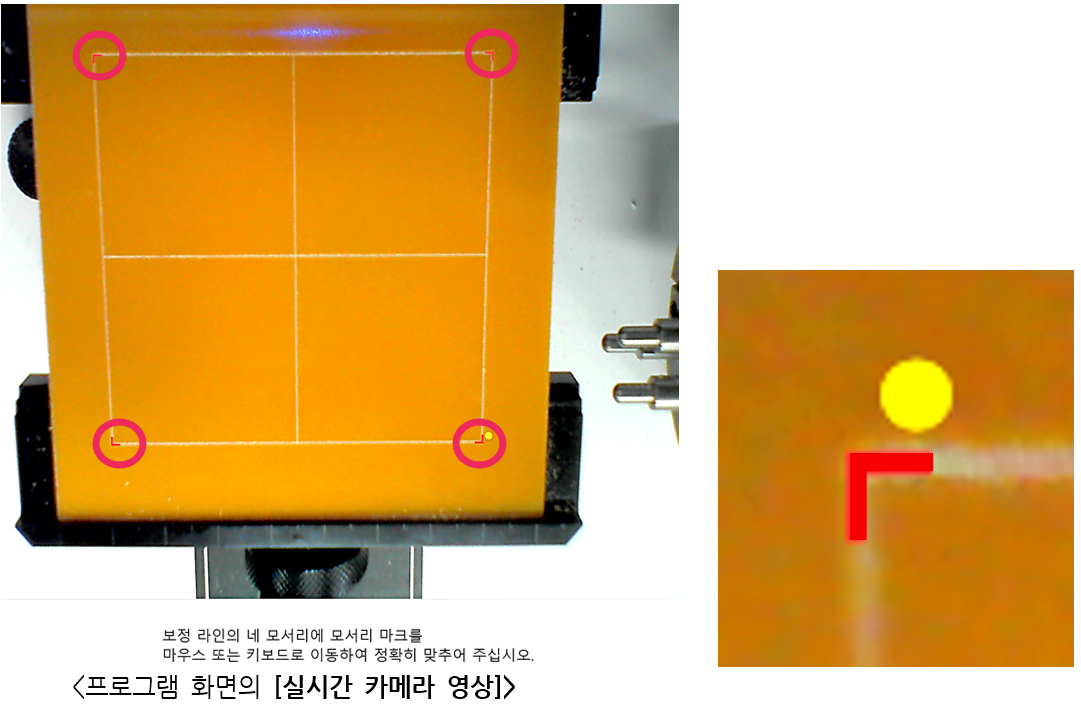

- 조각된 사각형 각 꼭지점 주변의 빨간색 보정 가이드를 마우스로 선택하여 아래 그림과 같이 각 꼭지점에 위치 할 수 있게 이동합니다. 키보드 방향키를 이용하면 미세 조정이 가능합니다.

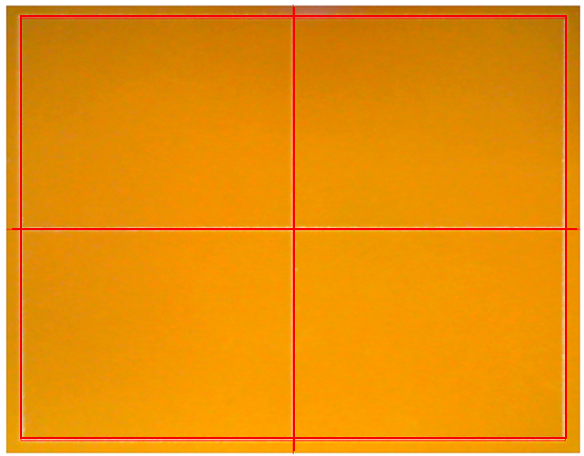

- 프로그램 화면의 [보정 결과]가 아래 그림과 같이 빨간색 +선(십자선)이 조각된 사각형의 +선(십자선) 위에 위치하는 것을 확인 후, [확인] 버튼을 눌러 보정을 완료합니다.
