[매직-L3] 제품 구성품과 사양

명칭	사진	수량	용도
L3		1EA	레이저 마킹 머신

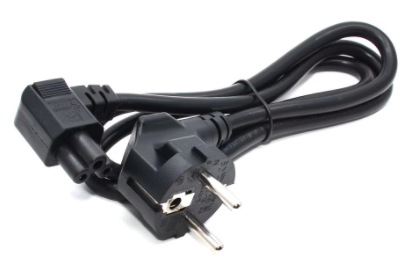

전원케이블 (CP-02)		1EA	전원공급 ※ 접지선이 되어있는 콘센트에 제공된 전원 케이블을 사용할 것. 만약 접지 콘센트가 아닐 경우 별도로 기계 바디와 접지해주십시오.
USB케이블 (CP-11)		1EA	PC 연결용
프로그램 USB		1EA	도안 및 조각 S/W
사용설명서		1EA	제품 사용설명서
클램프 (LMB-21)		1SET	소재 위치 보조용
클램프 볼트 (M5-12mm) (LMB-21B)		4EA	클램프 고정용 공구
L렌치(4mm) (CP-L40)		1EA	볼트 고정/교환용 공구
L렌치(3mm) (CP-L30)		1EA	포커스 포인터 보정용 공구
L렌치(2mm) (CP-L20)		1EA	포커스 포인터 보정용 공구
자 (CP-24)		1EA
핀(6Ø) (LMC-11)		2EA	클램프 고정용 핀
팬던트 클램프 (LMB-102)		1SET	소재 고정용 클램프
핀(3Ø) (CP-172)		6EA	팬던트 클램프 소재 고정 보조핀
L자 클램프 (LMB-101)		1EA	소재 고정용 클램프
오토 틸팅 로터리 클램프 (LMC-161)		1SET	링 소재 고정용 클램프
블로워박스 (LMC-200)		1SET	분진·연기 배출용 ※2A 이상인 집지기, 블로워 사용 시 기계가 고장 날 수 있습니다. 2A 이상인 제품은 연결하여 사용하지 마십시오.
세파 필터		1EA	전원 노이즈 제거용 필터

명칭	사진	수량	용도
전원케이블 (Right angled)		1EA	전원공급 ※ 접지선이 되어있는 콘센트에 제공된 전원 케이블을 사용할 것. 만약 접지 콘센트가 아닐 경우 별도로 기계 바디와 접지해주십시오.
USB 연장케이블 (Left angled) (LMC-36)		1EA	PC 연결용
포트 커버 (LMC-253)		1EA	포트 부분 보호용 커버 ※ 전원 케이블(Right angled)과 USB 케이블(Left angled)을 사용합니다.
팬던트 클램프 (자동 중심형) (LMC-020)		1SET	소재 고정용 클램프
뱅글 클램프 (LMC-165)		1EA	뱅글 소재 고정용 클램프
컷팅 작업대 (LMC-071)		1SET	컷팅용 소재 고정용
안티컬링클램프 (LMC-031)		1EA	얇은 소재 고정용 클램프
보조전원장치 (LMC-101)		1SET	보조전원 공급장치 외부 블로워나 집진기의 암페어가 2암페어 이상인 경우에는 보조 전원 장치를 사용해야 합니다.

모델	L3-20W	L3-30W	L3-60W	L3-100W
제품 안전 등급	Class 1
크기	404 mm(W) x 590 mm(D) x 556 mm(H) / 16 in(W) x 23 in(D) x 22 in(H)
작업 범위	110mm x 110mm / 4.3in x 4.3in
소재 최대 높이	100mm / 3.94in
Z축 행정	100mm / 3.94in
챔버 내부 유효 공간	350 mm(W) x 170 mm(D) x 100 mm(H) / 13.7 in(W) x 6.6 in(D) x 3.9 in(H)
안전 도어 개방 높이	266 mm / 10.4 in (From base plate)
마킹 소재 최대 중량	20kg
무게	45kg	46kg	50kg	54kg
소비 전력	290W	340W	520W	730W
쿨링 시스템	Air-cooling type
진동수	50/60Hz
사용 전원	AC 100~240V
블로워 전원 포트	100~220V/2A ※ 외부 블로워나 집진기의 암페어가 2암페어 이상인 경우에는 보조 전원 장치를 사용해야 합니다.
온도	0 – 40 ℃
습도	10 - 90%
용도	금속 소재 마킹, 금속 반지 내외경 마킹 등

¶ 1. 구성품
